Cel inwestora: realna ocena możliwości odwiertów w zabytku i w zwartej zabudowie
Osoba planująca gruntową pompę ciepła w zabytkowym budynku lub w gęstej zabudowie miejskiej zwykle chce połączyć dwa cele: radykalne obniżenie kosztów ogrzewania oraz modernizację instalacji bez niszczenia historycznej tkanki obiektu. Kluczowe jest więc zrozumienie, które ograniczenia są absolutne (prawne, konstrukcyjne, hydrogeologiczne), a które można obejść dobrym projektem, inną technologią lub zmianą zakresu inwestycji.
Krok 1 to zawsze weryfikacja, czy odwierty pod pompy ciepła są w ogóle możliwe i bezpieczne w danej lokalizacji. Krok 2 – ustalenie, jak je zaplanować, aby zmieścić się w przepisach, warunkach gruntowych i bardzo ograniczonej przestrzeni.
Charakterystyka zabytkowych budynków i ścisłej zabudowy a odwierty pod pompy ciepła
Czym różni się zabytkowa kamienica od zwykłego domu jednorodzinnego
Zabytkowe kamienice i historyczne budynki miejskie różnią się konstrukcyjnie od współczesnych domów jednorodzinnych. Projektant odwiertów pod pompy ciepła musi te różnice dobrze rozumieć, bo wiele standardowych założeń z budownictwa jednorodzinnego tutaj przestaje działać.
W typowym domu jednorodzinnym fundamenty są żelbetowe, dość przewidywalne, o znanych wymiarach z projektu. W kamienicy z przełomu XIX i XX wieku spotyka się fundamenty z kamienia, cegły lub mieszaniny obu, bez ciągłej ławy żelbetowej. Głębokość posadowienia bywa nierówna, a pod ścianami nośnymi pojawiają się łuki, sklepienia i dawne piwnice. To wszystko sprawia, że odwiert blisko ściany zewnętrznej wymaga znacznie większej ostrożności.
Dodatkowo zabytkowy budynek jest często częściowo nadwątlony: zawilgocone mury piwnic, spękania od osiadania, stare podcięcia pod izolacje, nieudane remonty. Każde nowe oddziaływanie na grunt – również odwiert – może zmienić rozkład sił w podłożu i pogłębić istniejące uszkodzenia. Dlatego konserwator i konstruktor będą ostrożni wobec planów wykonania odwiertów w bezpośrednim sąsiedztwie obiektu.
W domu jednorodzinnym na działce zwykle jest wolna powierzchnia do dyspozycji: ogród, trawnik, podjazd. W zabytkowej kamienicy inwestor ma najczęściej tylko podwórko–studnię, wąski dziedziniec lub pas terenu przy elewacji tylnej. To wymusza odwierty na bardzo małej powierzchni lub poszukiwanie innych lokalizacji (np. sąsiednia działka, część ulicy – co jest już dużo trudniejsze formalnie).
Gęsta zabudowa miejska – co dzieje się pod ziemią
Ścisła zabudowa miejska, szczególnie w historycznych centrach, to wyzwanie nie tylko nad ziemią, ale przede wszystkim w podziemiu. Prawie każdy metr poniżej poziomu terenu jest zajęty przez instalacje, fundamenty, nasypy i pozostałości dawnej zabudowy.
Pod ulicami i chodnikami biegną sieci: wodociąg, kanalizacja, sieć cieplna, gaz, kable energetyczne, teletechnika. Część z nich ma starą, niepełną dokumentację, a w wielu miastach występują także niezinwentaryzowane kanały techniczne czy korytarze. Dodatkowo stare budynki bywają połączone piwnicami podwórkowymi albo tunelami, o których nikt już dziś nie pamięta.
Każdy odwiert w ścisłej zabudowie musi uwzględnić ryzyko kolizji z takimi elementami. Nawet jeśli mapy uzbrojenia pokazują wolne miejsce, nie daje to stuprocentowej gwarancji. Z tego powodu przy odwiertach pod pompy ciepła w centrum miasta bardzo pomocne bywa wykonanie dodatkowych badań georadarem albo wierceń rozpoznawczych mniejszą średnicą.
Istniejące fundamenty sąsiadujących budynków również oddziałują na grunt. Obciążenia z kamienic często nachodzą na siebie, a linie stref wpływu fundamentów przenikają się pod ziemią. Oznacza to, że odwiert pod pompę ciepła wykonany blisko jednej ściany może oddziaływać również na konstrukcję domu obok. Projektant musi więc analizować nie tylko „swój” budynek, ale także otoczenie.
Nietypowe fundamenty, piwnice i podpiwniczenia blokujące odwierty
W zabytkach i starych dzielnicach pojawiają się rozwiązania konstrukcyjne, których nie spotyka się w nowych osiedlach. To właśnie one najczęściej ograniczają swobodę lokalizacji odwiertów pod pompy ciepła.
Do typowych utrudnień należą:
ławy z kamienia polnego o bardzo nierównej szerokości i głębokości,
fundamenty „schodkowe”, posadawiane stopniowo wraz ze spadkiem terenu,
sklepienia ceglane pod ścianami lub pod częścią dziedzińca,
zasypane lub częściowo zasypane piwnice,
podziemne przejazdy, dawne przejścia bramowe, tunele.
Odwierty pionowe w pobliżu takich elementów są ryzykowne, bo wiercenie może naruszyć grunt pod sklepieniem lub pod ścianą opartą na nieregularnym fundamencie. Nawet jeśli świder nie dotknie bezpośrednio konstrukcji, miejscowe rozluźnienie gruntu czy zmiana warunków wodnych może spowodować osiadanie lub pękanie murów.
Dlatego w zabytkach obowiązuje zasada większych odległości odwiertów od fundamentów niż w budynkach współczesnych. Projektant często musi „odsunąć” sondy gruntowe na 4–5 m od lica ściany, a czasem nawet dalej. Skutkuje to koniecznością sięgania poza dziedziniec lub korzystania z innych fragmentów działki, co nie zawsze jest możliwe własnościowo.
Stare instalacje i niepełna dokumentacja jako źródło ryzyka
W wielu historycznych dzielnicach systemy instalacyjne były modernizowane wielokrotnie. Rury wodociągowe zmieniały trasy, pojawiały się nowe przyłącza kanalizacyjne, przebudowywano sieci cieplne. Część prac wykonywano kilkadziesiąt lat temu, bez aktualizacji dokumentacji geodezyjnej.
Podczas planowania odwiertów pod pompy ciepła w ścisłej zabudowie trzeba liczyć się z tym, że mapa uzbrojenia może być niekompletna. Zdarzają się:
pozostawione, ale nieużytkowane odcinki sieci (tzw. „martwe” rurociągi),
dzikie przyłącza kanalizacyjne wpięte w nieprzewidzianych miejscach,
stare stalowe przewody gazowe, które nigdy nie zostały wykreślone z ewidencji,
instalacje lokalne (np. drenaże, odwodnienia piwnic) wykonane bez zgłoszeń.
Kolizja odwiertu z taką instalacją może skutkować awarią, zalaniem piwnic, wyciekiem wody czy uszkodzeniem przyłącza gazowego. Oprócz oczywistego zagrożenia dla bezpieczeństwa, oznacza to także zatrzymanie budowy i konflikt z zarządcami sieci.
Dlatego krok 1 przed projektowaniem odwiertów to zebranie wszystkich dostępnych map uzbrojenia. Krok 2 – weryfikacja w terenie i, jeśli to potrzebne, dodatkowe rozpoznanie geofizyczne lub sondażowe.
Ograniczona przestrzeń w podwórkach i dziedzińcach
Podwórka–studnie, małe dziedzińce i wąskie przejazdy bramowe to codzienność w zabytkowych kamienicach. Taki układ urbanistyczny mocno komplikuje organizację odwiertów pod pompy ciepła.
Najczęstsze ograniczenia to:
brak miejsca na ustawienie standardowej wiertnicy samochodowej,
brak przestrzeni manewrowej – wiertnica nie może się obrócić,
wysokie budynki wokół, które ograniczają wysokość roboczą masztu,
brak miejsca na magazynowanie urobku i materiałów (rur, sond).
W takich lokalizacjach stosuje się mniejsze zestawy wiertnicze (np. gąsienicowe lub segmentowe, składane elementy), ale to oznacza często ograniczenie maksymalnej głębokości odwiertu i wolniejsze tempo pracy. Z kolei większa liczba płytszych odwiertów na małej powierzchni rodzi pytanie o minimalne odległości między sondami, aby nie doszło do nadmiernego schłodzenia gruntu.
W praktyce bywa tak, że na małym dziedzińcu da się wykonać tylko kilka odwiertów o ograniczonej głębokości. To wymusza albo redukcję mocy gruntowej pompy ciepła, albo wsparcie innym źródłem (np. pompą powietrze–woda, kotłem gazowym). Pełne pokrycie dużych potrzeb cieplnych zabytkowej kamienicy wyłącznie odwiertami w małym podwórku bywa po prostu nierealne.
Wpływ sąsiednich budynków i przenoszenie obciążeń
W zwartej zabudowie zabytkowej kamienice często stoją ściana w ścianę, bez dylatacji lub z bardzo niewielkim odstępem. Obciążenia z tych budynków nakładają się w gruncie, a strefy wpływu fundamentów się zazębiają.
Projektując odwierty pod pompy ciepła, trzeba uwzględnić:
odległość od fundamentów własnej kamienicy,
odległość od fundamentów sąsiednich budynków,
czy istnieją podziemne przejścia między piwnicami sąsiadów,
czy w przeszłości były prowadzone podbicia fundamentów, mikropale itp.
Nawet jeśli inwestor realizuje instalację tylko na „swojej” działce, odwiert może znaleźć się w strefie wpływu fundamentów sąsiada. W razie uszkodzeń, spękań czy zawilgoceń to inwestor odpowie za szkody. Dlatego konstruktor powinien przeanalizować całą pierzeję ulicy lub ciąg zabudowy, nie ograniczając się do jednego budynku.
W praktyce często przyjmuje się większe niż minimalne odległości odwiertów od granicy działki, aby ograniczyć ryzyko zarzutów ze strony sąsiadów. To jednak dodatkowo redukuje obszar dostępny pod sondy gruntowe i może ostatecznie zadecydować o tym, że pełny projekt odwiertów będzie niewykonalny.
Co sprawdzić na starcie: dokumentacja i teren
Przed pierwszą koncepcją odwiertów pod pompy ciepła warto przejść przez prostą, ale szczegółową checklistę.
Krok 1: zebrać dostępne rysunki budynku – inwentaryzacje, przekroje, plany piwnic, ewentualne stare projekty.
Krok 2: pozyskać aktualną mapę do celów projektowych wraz z uzbrojeniem terenu.
Krok 4: pomiar rzeczywistych wymiarów dziedzińca, przejazdów bramowych, wysokości prześwitów.
Krok 5: sprawdzenie, czy teren jest płaski, czy ma skarpy, nasypy, różnice poziomów.
Jeżeli na tym etapie okaże się, że brak jest podstawowej dokumentacji, konieczne będzie wykonanie dodatkowych opracowań (inwentaryzacja konstrukcyjna, rozpoznanie geotechniczne), zanim powstanie rzetelny projekt odwiertów.
Podstawowe ograniczenia prawne i konserwatorskie przy odwiertach w zabytkach
Rola konserwatora zabytków i strefy ochrony konserwatorskiej
Przy odwiertach pod pompy ciepła w zabytkowych budynkach kluczowym graczem jest konserwator zabytków. Wbrew pozorom nie chodzi tylko o elewacje, dach czy stolarkę, ale również o to, co dzieje się w gruncie i na dziedzińcu.
Są dwie podstawowe sytuacje:
budynek lub działka wpisane do rejestru zabytków (indywidualny wpis),
teren objęty strefą ochrony konserwatorskiej (np. w miejscowym planie lub w ewidencji zabytków), bez indywidualnego wpisu.
W pierwszym przypadku zakres kontroli konserwatora jest zazwyczaj szerszy – może on oceniać nie tylko ingerencję w bryłę budynku, ale też w otoczenie, dziedziniec, zieleń. Odwierty pionowe mogą zostać uznane za prace wpływające na wartości historyczne lub krajobrazowe i wymagać pozwolenia konserwatorskiego.
W drugim przypadku (strefa ochrony) często decyzje są powiązane z zapisami miejscowego planu zagospodarowania przestrzennego. Plan może np. ograniczać ingerencję w zieleń, zabraniać pewnych robót ziemnych lub wprowadzać dodatkowe wymogi uzgodnień. Trzeba więc dokładnie sprawdzić status działki przed podjęciem jakichkolwiek działań projektowych.
Przepisy budowlane i ochrona środowiska a odwierty
Odwierty pod pompy ciepła podlegają nie tylko prawu budowlanemu, ale także przepisom ochrony środowiska, w tym ochrony wód podziemnych. W zależności od głębokości, liczby odwiertów, lokalizacji i rodzaju gruntu, inwestycja może wymagać:
zgłoszenia robót budowlanych lub pozwolenia na budowę,
uzgodnień z organem odpowiedzialnym za ochronę środowiska,
dodatkowych badań hydrogeologicznych.
Szczególnie wrażliwe są strefy ochrony ujęć wody oraz obszary, gdzie występują wody wykorzystywane do zaopatrzenia ludności. W takich miejscach przepisy mogą zabraniać wykonywania odwiertów o określonej głębokości albo wprowadzać dodatkowe wymogi co do szczelności odwiertów i stosowanych materiałów.
Dodatkowym ograniczeniem są przepisy dotyczące gospodarki odpadami i ochrony powierzchni ziemi. Urobek z odwiertów (szczególnie w rejonach zanieczyszczonych historycznie – dawne zakłady, składowiska, warsztaty) może być traktowany jako odpad wymagający badań i specjalnego sposobu zagospodarowania. To podnosi koszty i komplikuje logistykę na małych dziedzińcach, gdzie trudno o selektywne składowanie materiału.
Krok 1 przy analizie formalnej to sprawdzenie miejscowego planu zagospodarowania (lub decyzji o warunkach zabudowy) pod kątem stref ochrony konserwatorskiej, ochrony wód i ewentualnych zakazów robót ziemnych. Krok 2 – weryfikacja, czy działka lub budynek są w rejestrze zabytków albo ewidencji. Krok 3 – kontakt z lokalnym urzędem (wydział architektury, ochrony środowiska) i wstępne ustalenie, czy inwestycja będzie wymagała zgłoszenia, pozwolenia na budowę, czy też osobnych decyzji środowiskowych lub hydrogeologicznych.
Typowym błędem jest zamawianie szczegółowego projektu odwiertów i pompy ciepła przed rozeznaniem sytuacji prawnej. Jeśli w trakcie uzgodnień okaże się, że dopuszczalne są np. tylko płytsze odwierty lub ich liczba musi być mniejsza, projektant zostaje zmuszony do przeróbek, a inwestor – do ponoszenia podwójnych kosztów. Drugi częsty problem to bagatelizowanie wymagań konserwatora: samowolne roboty na dziedzińcu mogą skończyć się wstrzymaniem prac i nakazem przywrócenia stanu poprzedniego.
Co sprawdzić na starcie: poza dokumentacją projektową trzeba zebrać decyzje administracyjne z przeszłości (pozwolenia na przebudowy, nadbudowy, podbicia fundamentów), wypisy z rejestru zabytków, informacje o strefach ochrony ujęć wody oraz ewentualne opracowania środowiskowe dla okolicy. Dopiero komplet tych danych pozwala uczciwie ocenić, czy odwierty pod pompy ciepła w danym zabytku są możliwe i na jakich warunkach.
Jeżeli po przeglądzie warunków technicznych, gruntowych i prawnych widać, że klasyczne odwierty pionowe są zbyt ryzykowne lub formalnie trudne do przeprowadzenia, lepiej na wczesnym etapie szukać wariantów mieszanych: płytkie sondy, wymienniki poziome tam, gdzie to możliwe, wspomaganie pompą powietrze–woda lub pozostawienie części dotychczasowego źródła ciepła w trybie szczytowym. Świadome przejście przez kolejne kroki – od rozpoznania konstrukcji i gruntu, przez analizę formalną, po spokojny dialog z konserwatorem – zwykle prowadzi do rozwiązania, które chroni zabytkową tkankę, a jednocześnie sensownie poprawia efektywność systemu grzewczego.

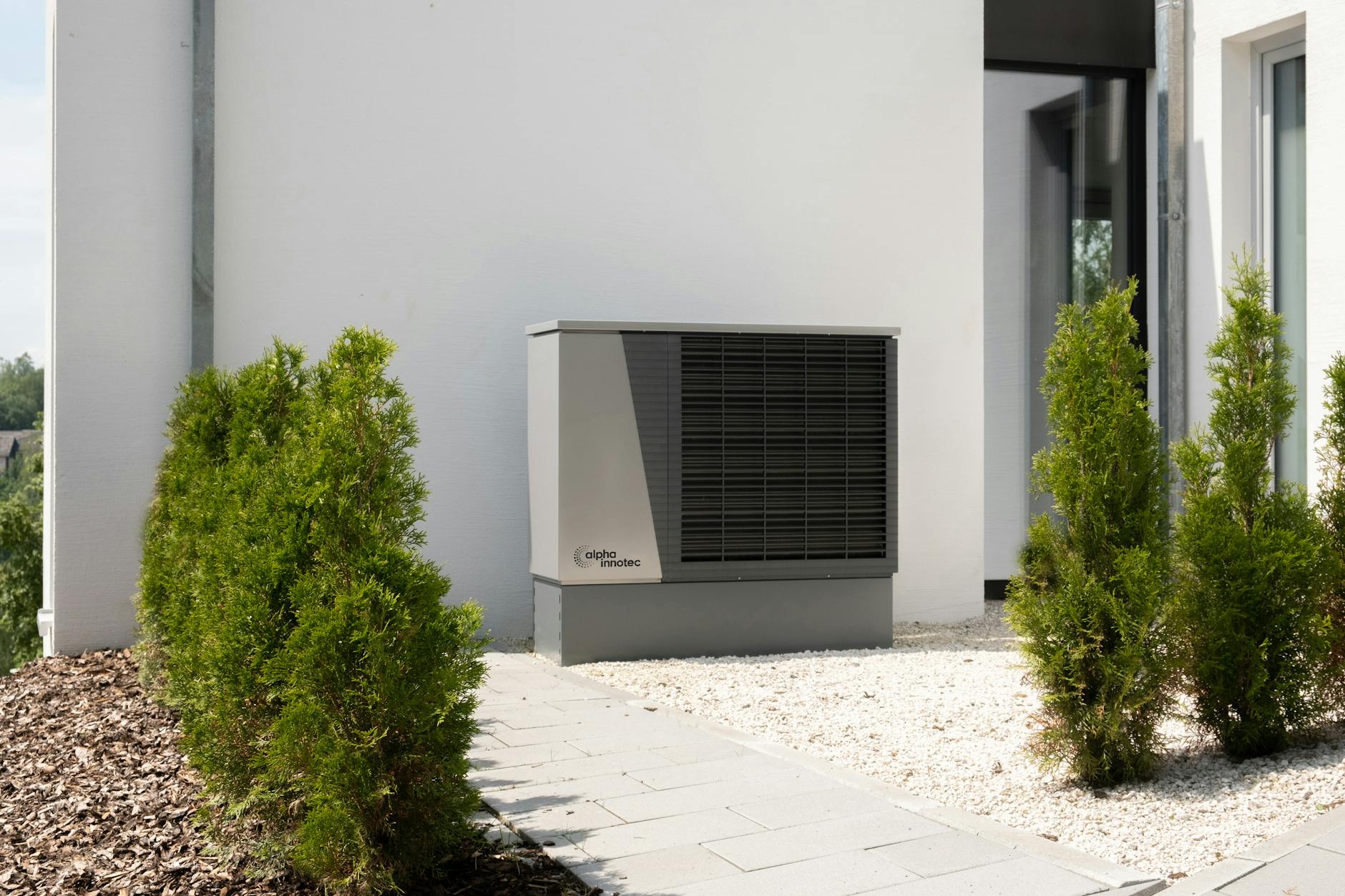

Źródło: Pexels | Autor: alpha innotec
Warunki gruntowe i hydrogeologiczne w gęstej zabudowie – specyfika i ryzyka
Niejednorodność warstw gruntu w historycznych centrach
W centrach miast, szczególnie na obszarach o długiej historii zabudowy, układ warstw geologicznych bywa dużo bardziej skomplikowany niż na przedmieściach. Oprócz naturalnych warstw gruntów nośnych pojawiają się nasypy, zasypane piwnice, stare fundamenty, koryta dawnych cieków wodnych.
W praktyce oznacza to, że dwa odwierty oddalone o kilka metrów mogą „widzieć” zupełnie inne warunki: różną głębokość warstw wodonośnych, inne przewodnictwo cieplne, odmienną miąższość iłów czy glin. Projekt mocy sond gruntowych oparty na jednym lub dwóch rozpoznawczych otworach może okazać się zbyt optymistyczny.
Przy planowaniu instalacji gruntowej pompy ciepła w zabytkowej zabudowie krok 1 to przeanalizowanie istniejących opracowań geotechnicznych: nie tylko dla samego budynku, ale także dla inwestycji w okolicy (remonty sąsiednich kamienic, nowe podziemne garaże). Krok 2 – zaplanowanie własnych wierceń rozpoznawczych, nawet jeśli formalnie nie są wymagane. Krok 3 – uwzględnienie w obliczeniach szerokiego zakresu możliwych parametrów gruntu (wariant optymistyczny i ostrożny).
Typowy błąd to kopiowanie założeń z nowego osiedla na peryferiach do śródmiejskiej kamienicy. Grunt z dużym udziałem nasypów, cegieł, gruzu i starych fundamentów ma zupełnie inne właściwości niż jednorodny piasek czy żwir.
Co sprawdzić: dostępne dokumentacje geotechniczne z okolicy, informacje o historycznej zabudowie piwnic, ewentualne relacje z wcześniejszych robót ziemnych (przebudowy przyłączy, kanalizacji, podbicia fundamentów).
Poziom wód gruntowych i wpływ na pracę sond
Woda gruntowa ma kluczowe znaczenie dla wydajności sond pionowych. Obecność zwierciadła wody lub przepływów gruntowych poprawia regenerację cieplną gruntu, ale jednocześnie zwiększa wymagania dotyczące szczelności odwiertów i bezpieczeństwa hydrogeologicznego.
W gęstej zabudowie występują dodatkowe zjawiska:
lokalne podniesienie poziomu wód na skutek uszczelnienia powierzchni (asfalt, kostka, brak infiltracji),
wpływ systemów drenażowych i kanalizacji deszczowej,
zmiany poziomu wód po sąsiednich inwestycjach (garaże podziemne, tunele, głębokie wykopy).
Projektant sond musi zakładać, że poziom zwierciadła wody może się w czasie zmieniać. Parametry przyjęte na podstawie jednorazowego badania w okresie suchym często są niereprezentatywne. Jeśli odwierty znajdą się zbyt blisko fundamentów, sezonowe wahania wód mogą wzmocnić napór hydrostatyczny lub sprzyjać podciąganiu wilgoci w stare mury.
Krok 1 to weryfikacja archiwalnych danych hydrogeologicznych dla kwartału zabudowy. Krok 2 – co najmniej kilkudniowa obserwacja poziomu wody w otworach rozpoznawczych (jeśli to możliwe, w różnych porach roku). Krok 3 – zaprojektowanie kolumny uszczelniającej odwierty tak, aby wykluczyć niekontrolowane połączenie różnych poziomów wodonośnych.
Co sprawdzić: historyczne problemy z zalewaniem piwnic, informacje od zarządcy budynku i mieszkańców o pojawianiu się wody po intensywnych opadach, istniejące systemy drenażu i ich stan.
Ryzyko przebić między poziomami wodonośnymi
W wielu miastach występuje kilka poziomów wodonośnych rozdzielonych warstwami słabiej przepuszczalnymi (ił, glina). Niewłaściwie wykonany odwiert może stworzyć „rurę” łączącą te warstwy i doprowadzić do niekontrolowanego przepływu wód podziemnych.
Konsekwencje są poważne:
obniżenie poziomu wody w warstwie płytkiej (wpływ na zieleń, studnie, osiadanie gruntów),
zanieczyszczenie głębszych warstw wodonośnych,
zmiana warunków wodnych pod fundamentami (osłabienie podłoża, zmiana pracy ław fundamentowych).
W gęstej zabudowie, gdzie każdy budynek „opiera się” na innym typie fundamentu, takie zmiany mogą prowadzić do nierównomiernych osiadań i spękań ścian. Z tego względu krok 1 to dobra znajomość lokalnej hydrogeologii, krok 2 – precyzyjne określenie maksymalnej głębokości odwiertów, krok 3 – wybór technologii wypełnienia i uszczelnienia kolumny (np. specjalne zaczyny o niskiej przepuszczalności).
Co sprawdzić: czy w dokumentacji geologicznej występują zapisy o kilku poziomach wodonośnych, czy w okolicy są ujęcia wody, studnie, a także czy służby wodociągowe nakładają ograniczenia w zakresie głębokości odwiertów.
Grunty słabonośne, nasypy i strefy osiadań
Stare centrum miasta to często mieszanka naturalnych gruntów i nasypów powstałych w wyniku wieloletniej działalności człowieka. Nasypy budowlane, zasypane piwnice, koryta dawnych fos i rowów tworzą strefy o zwiększonym ryzyku osiadania.
Gdy w takim podłożu wykonuje się serię odwiertów, dochodzi do lokalnego naruszenia struktury gruntu: wiercenie, płuczka, późniejsze wypełnienie. W większości przypadków nie prowadzi to do katastrof, ale przy zabytkowych, już osłabionych konstrukcjach, dodatkowe odkształcenia mogą być nieakceptowalne.
Bezpieczny schemat działania wygląda następująco:
Analiza archiwalnych map i planów – wyszukiwanie dawnych fos, nasypów, zasypanych cieków.
Opracowanie geotechniczne z odwiertami rozpoznawczymi do głębokości docelowej sond.
Konsultacja z konstruktorem – wytypowanie stref, w których osiadanie będzie najmniej groźne dla budynku i sąsiadów.
Typowy błąd to umieszczanie odwiertów jak najbliżej ścian, aby „oszczędzić” miejsce na dziedzińcu. W gruncie nasypowym bliżej ścian ryzyko niekontrolowanych deformacji jest zwykle większe niż w środku dziedzińca.
Co sprawdzić: obecność nasypów w dokumentacji geotechnicznej, wyniki ewentualnych badań nośności podłoża, wcześniejsze przypadki spękań lub osiadań w budynku i sąsiedztwie.
Ograniczenia techniczne: dostęp sprzętu, miejsca odwiertów i logistyka
Ograniczona dostępność dziedzińców i przejazdów bramowych
W zabytkowych kamienicach wąskie bramy, łukowe przejazdy i niskie sklepienia piwnic mocno ograniczają rodzaj sprzętu, który da się wprowadzić na dziedziniec. Klasyczne wiertnice samochodowe najczęściej odpadają, a nawet mniejsze maszyny gąsienicowe mogą nie zmieścić się w prześwicie lub przekroczyć dopuszczalne obciążenie stropu nad piwnicami.
Aby uniknąć niespodzianek, warto podejść do sprawy etapami:
Krok 1: dokładny pomiar światła bramy, szerokości przejazdu, promieni skrętu, wysokości wszelkich występów i lamp.
Krok 2: ocena nośności nawierzchni dziedzińca i ewentualnego stropu nad piwnicą (często konieczna konsultacja z konstruktorem).
Krok 3: wybór typu wiertnicy i sposobu jej wprowadzania – w elementach, na wózku, dźwigiem ponad budynkiem lub przez rozbieralny fragment ogrodzenia od strony podwórka sąsiedniego.
W praktyce zdarzają się sytuacje, w których wiertnica fizycznie „weszłaby” w bramę, ale jej masa przekracza bezpieczne obciążenie sklepienia nad przejazdem. Wtedy potrzebne jest albo wzmocnienie konstrukcji na czas prac, albo zmiana technologii (np. odwierty wykonywane z poziomu ulicy pod odpowiednim kątem).
Co sprawdzić: wymiary przejazdów i klatek, aktualny stan konstrukcji sklepień, wcześniejsze nadbudowy i przebudowy w strefie przejazdów.
Ciężar sprzętu a nośność stropów i sklepień
Wiele zabytkowych dziedzińców ma pod spodem piwnice, sklepienia łukowe lub stropy odcinkowe z cegły. Nie były one projektowane na obciążenia generowane przez współczesne maszyny wiertnicze. Nawet jeśli na pierwszy rzut oka dziedziniec wygląda na „solidny”, pod spodem może znajdować się delikatna konstrukcja wymagająca odciążenia, a nie dodatkowego dociążenia.
Konstruktor powinien:
Rozpoznać typ stropu i jego rozpiętości na podstawie inwentaryzacji i oględzin w piwnicach.
Określić dopuszczalne obciążenia użytkowe i porównać je z masą wiertnicy, osprzętu, zbiorników z płuczką.
Wskazać strefy, gdzie możliwe jest bezpieczne ustawienie maszyny oraz trasy jej przejazdu.
Jeżeli nośność jest niewystarczająca, w grę wchodzi rozłożenie obciążenia (płyty rozdzielające, legary), zmniejszenie masy sprzętu (mniejsze maszyny, praca w segmentach) lub całkowita rezygnacja z odwiertów w tej części dziedzińca.
Co sprawdzić: rodzaj i stan stropu nad piwnicami, obecność zarysowań i ugięć, historię napraw i wzmocnień w ostatnich latach.
Rozmieszczenie odwiertów na małej powierzchni
Na niewielkim dziedzińcu głównym ograniczeniem staje się geometria: konieczny odstęp pomiędzy sondami pionowymi (dla uniknięcia nadmiernego schłodzenia gruntu), odległość od fundamentów i granic działki, a także dostęp do poszczególnych punktów w trakcie wiercenia.
Praktyka pokazuje, że papier zniesie wiele, ale rzeczywistość budowy bywa bezlitosna. Wiertnica potrzebuje miejsca nie tylko w punkcie wiercenia, ale też zapasu na manewrowanie, składowanie rur, urobku, płuczki. Dodatkowo trzeba utrzymać drożny dojazd dla wywozu urobku i dostaw materiałów.
Bezpieczny sposób planowania to:
najpierw wrysować w planie minimalne odległości między sondami i od ścian,
potem nałożyć strefy manewrowe dla wiertnicy oraz trasy transportu materiałów,
na końcu zweryfikować, czy w każdym punkcie da się ustawić maszynę bez naruszania konstrukcji i bez demontażu istotnych elementów dziedzińca (schodów, zadaszeń, małej architektury).
Co sprawdzić: czy zaplanowane punkty odwiertów są faktycznie dostępne sprzętowo, czy nie kolidują z istniejącymi przyłączami, drzwiami, klatkami ewakuacyjnymi i elementami małej architektury podlegającej ochronie konserwatorskiej.
Logistyka urobku, płuczki i materiałów na ciasnym podwórku
Ograniczona przestrzeń na dziedzińcu oznacza duże wyzwanie logistyczne. Trzeba zaplanować, gdzie staną kontenery lub big-bagi na urobek, zbiorniki płuczki, miejsce tymczasowego składowania rur sond, a także jak odbywać będzie się ruch ludzi i samochodów.
Sprawdza się podejście etapowe:
Podział prac na krótkie odcinki czasowe – np. wiercenie jednego lub dwóch otworów i natychmiastowy wywóz urobku, zamiast składowania go do końca budowy.
Zastosowanie mniejszych pojemników i częstszych kursów – mniej efektywne czasowo, ale bezpieczniejsze dla otoczenia.
Uzgodnienie harmonogramu z mieszkańcami i zarządcą – wyznaczenie godzin intensywnych prac, ograniczenie ruchu w newralgicznych porach.
Przy obiektach zabytkowych dochodzą dodatkowe wymagania: ochrona nawierzchni dziedzińca (płyty kamienne, historyczna kostka), zabezpieczenie zieleni, drzew, detali architektonicznych. Niekiedy konieczne jest zastosowanie mat ochronnych, tymczasowych pomostów czy ogrodzeń wewnętrznych.
Co sprawdzić: możliwość czasowego zamknięcia dziedzińca, trasy transportu urobku na zewnątrz (windy towarowe, przejazdy), dostępność miejsca na kontenery i zbiorniki bez blokowania dojść ewakuacyjnych.
Bezpieczeństwo konstrukcji zabytkowego budynku przy wykonywaniu odwiertów
Oddziaływania dynamiczne i drgania od wiertnicy
Nawet stosunkowo małe wiertnice generują drgania przenoszące się przez grunt na fundamenty. W nowym budynku z żelbetową konstrukcją zwykle nie stanowi to problemu, ale w zabytkowej kamienicy z pęknięciami, osłabionymi sklepieniami i przemurowaniami sytuacja wygląda inaczej.
Dla ograniczenia ryzyka przyjmuje się kilka prostych zasad:
dobór technologii wiercenia o możliwie małej energii udaru (preferowane wiercenie obrotowe z płuczką, a nie udarowe),
zachowanie minimalnych odległości od fundamentów (często większych niż w standardowych wytycznych),
monitorowanie drgań w trakcie robót, przynajmniej w kluczowych punktach (np. na istniejących rysach ściennych).
Przy obiektach o wysokiej wrażliwości konstrukcji dobrym rozwiązaniem bywa pomiar drgań już na etapie prac próbnych – krótkie wiercenie testowe w najbezpieczniejszej lokalizacji pozwala dobrać parametry i zweryfikować, czy dopuszczalne poziomy przyspieszeń i przemieszczeń nie są przekraczane. Jeżeli budynek ma aktywne rysy lub świeże spękania, rozsądne jest ich zinwentaryzowanie (zdjęcia, szkice, repery) i założenie prostego monitoringu – choćby gipsowych placków kontrolnych lub taśm pomiarowych, które pokażą, czy w trakcie robót coś się zmienia.
Typowy błąd to uspokojenie się stwierdzeniem „przecież już tu robiono cięższe prace i nic się nie stało”. Stary budynek często ma mniejszy zapas bezpieczeństwa niż kilkanaście lat wcześniej, a każde kolejne naruszenie gruntu lub wprowadzenie drgań kumuluje skutki. Przy kamienicach ze sklepionymi piwnicami i cienkimi ścianami wewnętrznymi lepiej przyjąć konserwatywne odległości odwiertów od fundamentów i ograniczyć jednoczesną pracę kilku maszyn.
Co sprawdzić: wyniki ewentualnych wcześniejszych ekspertyz konstrukcyjnych, historię spękań i napraw, dopuszczalne poziomy drgań dla danego typu obiektu (np. wytyczne dla obiektów zabytkowych), możliwość prowadzenia podstawowego monitoringu w trakcie wierceń.
Kontrola osiadań i wpływu na sąsiednie budynki
W zwartej zabudowie ryzyko nie dotyczy wyłącznie samego zabytku. Nawet jeśli sondy wykonywane są na dziedzińcu, przemieszczenia gruntu i zmiany warunków wodnych mogą przełożyć się na ściany sąsiednich kamienic. W starych kwartach miejskich budynki często „opierają się” wzajemnie – drobne osiadania w jednym obiekcie potrafią uaktywnić zarysowania w drugim.
Krok 1 to przegląd sąsiedniej zabudowy: stan elewacji, nadproży, naroży, istniejące rysy. Krok 2 – wytypowanie newralgicznych miejsc, gdzie ewentualne osiadania będą najbardziej niebezpieczne (np. styki budynków o różnej wysokości, miejsca dawnych rozbudów). Krok 3 – zaplanowanie prostego systemu obserwacji: repery wysokościowe, łaty kontrolne na elewacjach, wizje lokalne w ustalonych odstępach czasu z krótkim protokołem.
W gruncie słabonośnym lub mocno uwodnionym czasem potrzebne są rozwiązania ograniczające przemieszczenia: zmniejszenie średnicy otworów, mniejsze tempo wiercenia, dokładniejsza kontrola płuczki, a w skrajnych przypadkach – zmiana koncepcji na inne źródło dolne (np. kolektor poziomy, pompa powietrze–woda). Kluczowe jest, by decyzja o rezygnacji z odwiertu w „ryzykownym” miejscu zapadała przed wejściem wiertnicy, a nie dopiero po pojawieniu się pierwszych rys.
Co sprawdzić: rozkład istniejącej zabudowy w promieniu co najmniej kilku metrów od planowanych odwiertów, stan techniczny ścian sąsiadów, możliwość uzgodnienia dostępu do klatek i piwnic w budynkach przyległych na potrzeby oględzin.
Dokumentacja stanu wyjściowego i odpowiedzialność za szkody
Przy zabytkach i gęstej zabudowie spory o ewentualne uszkodzenia są niestety częste. Dlatego przed rozpoczęciem wierceń przydaje się pełna dokumentacja stanu wyjściowego: zdjęcia elewacji, klatek schodowych, piwnic, opis istniejących rys, zarysowań, zawilgoceń. Dobrą praktyką jest podpisanie przez zarządcę lub właściciela krótkiego protokołu oględzin z oznaczeniem miejsc problemowych.
W umowie z wykonawcą odwiertów powinny być jasno opisane zakres odpowiedzialności, procedura zgłaszania szkód oraz sposób ich weryfikacji (np. udział niezależnego konstruktora). Z punktu widzenia inwestora lepiej doprecyzować to na początku niż później udowadniać, czy dana rysa była „nowa”, czy „stara”. Przy obiektach o wysokiej wartości historycznej dodatkowo dochodzą wymogi konserwatora co do sposobu naprawy ewentualnych uszkodzeń.
Czasem przydaje się także ubezpieczenie od szkód w mieniu sąsiednim oraz jednoznaczne określenie, kto uruchamia polisę i w jakich sytuacjach. Im bardziej precyzyjnie opisane są procedury, tym mniejsze ryzyko konfliktu z zarządcą, wspólnotą lub konserwatorem w momencie, gdy pojawi się spór o przyczynę uszkodzeń. Dobrze, jeśli podstawowe ustalenia (np. sposób dokumentowania szkód, terminy zgłoszeń) trafią nie tylko do umowy, lecz także do prostego załącznika, z którym mogą zapoznać się mieszkańcy.
Praktyczny schemat działania wygląda często podobnie: krok 1 – wspólne oględziny z udziałem inwestora, wykonawcy i, gdy to możliwe, konstruktora. Krok 2 – wykonanie dokumentacji foto/wideo oraz krótkiego opisu stanu. Krok 3 – parafowanie materiału przez strony i dołączenie go do umowy. Krok 4 – powtórne oględziny po zakończeniu prac odwiertowych, jeszcze przed odjazdem sprzętu. Dzięki temu ewentualne różnice są uchwytne i możliwe do spokojnej analizy, zamiast opierać się na pamięci i ogólnych wrażeniach.
Typowy błąd to bagatelizowanie wstępnej dokumentacji przy małym zakresie robót – „przecież to tylko kilka otworów na dziedzińcu”. W ścisłej zabudowie nawet pozornie niewielka ingerencja potrafi wywołać realne skutki w sąsiednich murach, a brak dowodów stanu wyjściowego utrudnia obronę zarówno wykonawcy, jak i inwestora. Dobrze przygotowany komplet zdjęć i protokołów staje się w takiej sytuacji nie kosztem, lecz zabezpieczeniem obu stron.
Co sprawdzić: czy istnieje aktualna ekspertyza konstrukcyjna budynku, czy wykonano pełną dokumentację fotograficzną wnętrz i elewacji, czy umowa z wykonawcą jasno określa procedurę zgłaszania i weryfikacji szkód, a także zasady współpracy z konserwatorem przy ewentualnych naprawach.
Przy odwiertach pod pompy ciepła w zabytkach i zwartej zabudowie powodzenie inwestycji zależy głównie od przygotowania: rozpoznania gruntu, analizy konstrukcji, uzgodnień z konserwatorem i sąsiadami oraz przemyślanej logistyki. Im wcześniej te elementy zostaną poukładane krok po kroku, tym większa szansa, że nowoczesne źródło ciepła powstanie bez strat dla historycznej tkanki i codziennego funkcjonowania budynku.

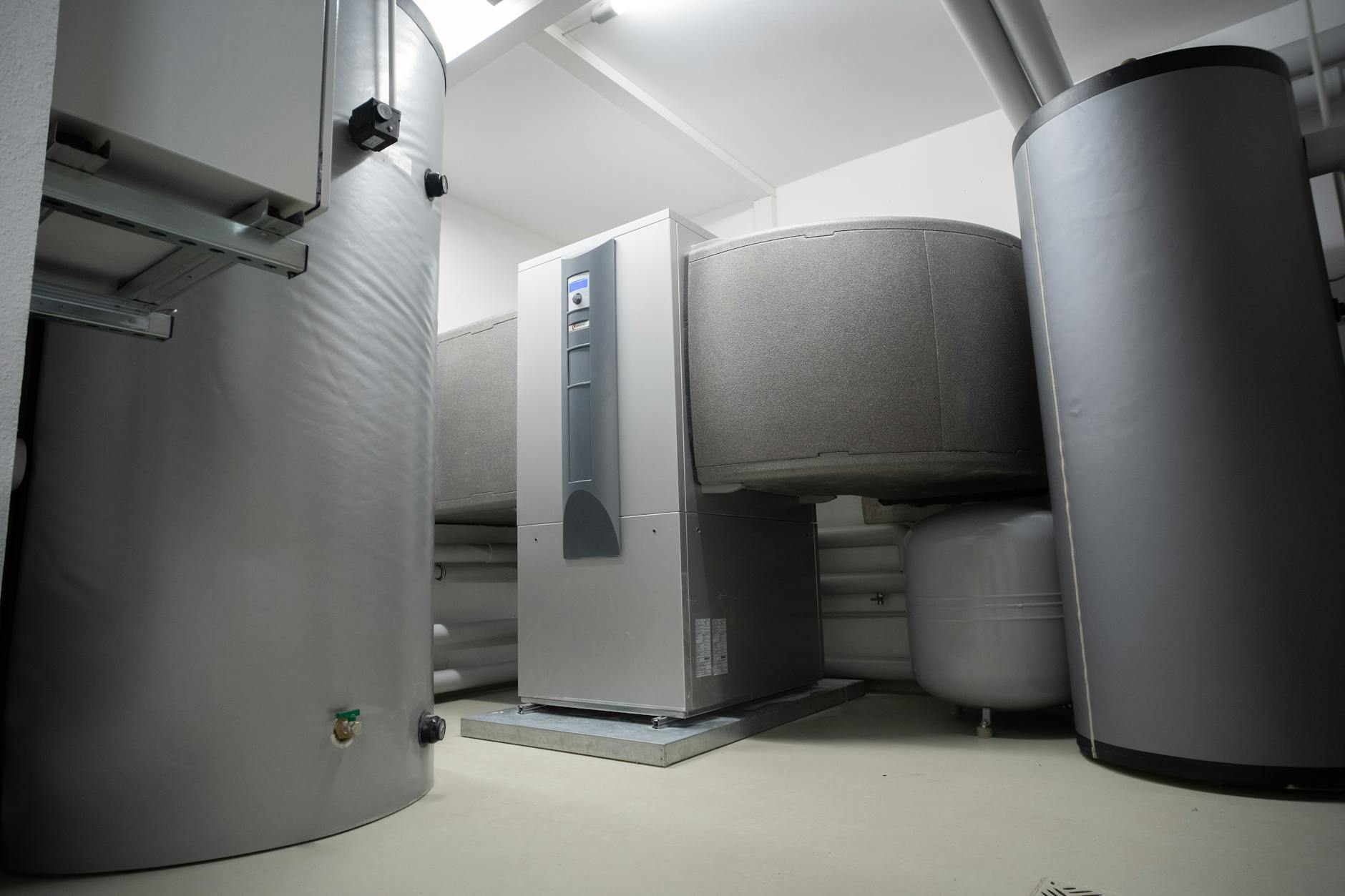

Źródło: Pexels | Autor: alpha innotec
Integracja odwiertów z istniejącymi instalacjami i układem pomieszczeń
Dobór lokalizacji studni rozdzielaczowych i tras rurociągów
W zabytkach i zwartej zabudowie o powodzeniu całego systemu często decyduje nie sam odwiert, lecz sposób wyprowadzenia kolektorów do wnętrza oraz umiejscowienie rozdzielaczy. Brak planu na tym etapie kończy się wykutymi na chybił-trafił bruzdami w historycznych murach albo koniecznością prowadzenia rur przez reprezentacyjne wnętrza.
Praktyczne podejście wygląda zwykle tak:
Krok 1 – wybór „technicznego” pomieszczenia – piwnica, dawna kotłownia, magazyn, czasem nieużytkowy parter. Liczy się możliwość wprowadzenia rur z dziedzińca bez rozkuwania zabytkowych klatek czy sklepień.
Krok 2 – projekt trasy od odwiertów do rozdzielacza – wykop/kanaliki na dziedzińcu, przepust w ścianie fundamentowej, przejście przez mur. Najlepiej prowadzić rury możliwie krótko, w jednym „korytarzu technicznym”, zamiast rozrzucać je po całym podwórzu.
Krok 3 – wkomponowanie rozdzielacza – szafa rozdzielaczowa w piwnicy, moduł ścienny lub nisza w murze. W obiektach zabytkowych lepiej unikać wolnostojących „szafek” na środku pomieszczenia – trudniej je potem ukryć i chronić przed uszkodzeniami.
Ograniczenie zwykle wynika z geometrii budynku: grube mury piwnic, niskie sklepienia, brak ciągów technicznych. Czasem trzeba zaakceptować kompromis – dłuższe rury między odwiertem a rozdzielaczem (nieco większe straty ciśnienia, większy koszt), ale za to bez naruszania wrażliwych elementów konstrukcji czy wystroju.
Typowy błąd: planowanie trasy instalacji dopiero po wykonaniu odwiertów. Wtedy okazuje się, że najkrótsza droga z sond do pompy ciepła wymaga przekucia historycznego łuku lub odsłonięcia starych sklepień, czego konserwator nie akceptuje.
Co sprawdzić: czy wybrano docelowe pomieszczenie na rozdzielacze i pompę ciepła, czy jest uzgodniona trasa przejść przez ściany fundamentowe, czy przekroje rur nie wymuszają nadmiernego powiększania otworów w murach.
Ochrona zabytkowych posadzek i ścian na trasie instalacji
Przy budynkach z zachowanymi oryginalnymi posadzkami (terakota, płyty kamienne, parkiet w jodełkę) prowadzenie rurociągów wymaga precyzyjnego planu ochrony. Konserwator może nie wyrazić zgody na rozkuwanie oryginalnej podłogi, nawet jeśli po zakończeniu robót wszystko zostanie przykryte nową warstwą wykończeniową.
Do wyboru jest zwykle kilka wariantów:
prowadzenie rur pod stropem piwnicy lub w przestrzeniach nad sklepieniami – gdy główne kondygnacje mają wartość zabytkową, a strefa piwniczna jest bardziej techniczna,
wykorzystanie istniejących bruzd, dawnych kanałów wentylacyjnych lub tras po starych instalacjach (np. po demontażu nieczynnych przewodów),
lokalne podniesienie poziomu podłogi w mniej reprezentacyjnych pomieszczeniach (magazyn, zaplecze) i poprowadzenie rur w nowej warstwie podposadzkowej,
prowadzenie rur po ścianie w obudowie maskującej (listwy, kanały techniczne), zamiast głębokiego kucia w historycznej cegle.
Każde kucie w zabytkowym murze to ryzyko uszkodzeń: odspojenia tynków, naruszenia sztukaterii czy pęknięcia sąsiadujących sklepień. Dlatego dobrym zwyczajem jest ograniczenie bruzd do minimum, a tam, gdzie nie da się ich uniknąć – wcześniejsze zdjęcie cennych okładzin (płytek, listew, sztukaterii) z możliwością późniejszego odtworzenia.
Co sprawdzić: czy trasa instalacji została uzgodniona z konserwatorem, które posadzki i okładziny są nie do naruszenia, czy zaplanowano sposób zabezpieczenia i ponownego montażu elementów zdjętych na czas prac.
Alternatywy dla głębokich odwiertów w szczególnie wrażliwych lokalizacjach
Kolektory płytkie, poziome i odwierty skośne
W niektórych zabytkach klasyczne sondy pionowe są praktycznie niewykonalne: zbyt małe podwórze, silnie ograniczona nośność konstrukcji na drgania lub kolizje z istniejącym uzbrojeniem podziemnym. Wówczas rozważa się inne warianty wykorzystania gruntu jako dolnego źródła ciepła.
W praktyce stosuje się głównie trzy rozwiązania:
Kolektor poziomy płytki – ułożony na niewielkiej głębokości pod dziedzińcem lub ogrodem. Sprawdza się w obiektach z rozległym zielonym zapleczem (np. pałace, dwory), gorzej w ciasnej zabudowie śródmiejskiej. Wymaga przekopania dużej powierzchni i okresowego ograniczenia użytkowania terenu.
Kolektor płytowy (np. spiralny, koszowy) – pozwala skoncentrować wymiennik na mniejszym obszarze, ale nadal wymaga robót ziemnych i zachowania odległości od fundamentów oraz drzew o rozbudowanym systemie korzeniowym.
Odwierty ukośne – wprowadzane z jednej, względnie bezpiecznej lokalizacji (np. narożnik dziedzińca), schodzą pod ogród sąsiadujący lub pod zabudowę, omijając wrażliwe strefy. Z technicznego punktu widzenia wymagają większej precyzji i dobrej dokumentacji geologicznej, ale potrafią rozwiązać problem braku miejsca.
Przy kolektorach płytkich ograniczeniem jest zwykle głębokość strefy przemarzania oraz ewentualne kolizje z istniejącą infrastrukturą: kanalizacja, przyłącza, fundamenty, piwnice. Trzeba też liczyć się z wymogami konserwatorskimi dotyczącymi zieleni – wrażliwe korzenie drzew mogą wykluczyć część terenu z prac ziemnych.
Co sprawdzić: czy istniejące podwórze/ogród ma wystarczającą powierzchnię na kolektor poziomy, czy możliwe jest zastosowanie odwiertów ukośnych bez wchodzenia w cudzą działkę, jak przebiegają istniejące instalacje podziemne.
Dolne źródło z wykorzystaniem wód gruntowych lub powierzchniowych
Na obszarach miejskich o wysokim poziomie wód gruntowych czasem da się zrezygnować z sond gruntowych na rzecz pomp ciepła typu woda–woda. Wymaga to jednak wykonania osobnych studni czerpanych i zrzutowych, a także bardzo starannego rozpoznania hydrogeologicznego.
Najważniejsze kroki:
Krok 1 – badania wód gruntowych – poziom zwierciadła, wydajność warstwy wodonośnej, jakość wody (zawartość żelaza, manganu, agresywność korozyjna). Woda silnie zanieczyszczona lub z dużą ilością zawiesin może wymusić kosztowną filtrację lub wręcz uniemożliwić eksploatację.
Krok 2 – lokalizacja studni – miejsce na studnię czerpaną i zrzutową, zachowanie odpowiednich odległości, brak kolizji z fundamentami i innymi ujęciami wody. W zwartej zabudowie takie miejsca bywają mocno ograniczone.
Krok 3 – uzgodnienia formalne – pozwolenia wodnoprawne, zgody właścicieli sąsiednich działek, jeśli koryto zrzutowe lub wpływ na poziom wód może ich dotyczyć. Tu często pojawia się bariera czasowa – procedury są dłuższe niż przy sondach pionowych.
W pobliżu rzek, kanałów lub stawów (np. przy założeniach pałacowo-parkowych) rozważa się też pompy ciepła z wymiennikiem w zbiorniku wodnym. Ograniczeniem jest jednak status ochronny zbiornika, jego głębokość oraz wymagania konserwatorskie i przyrodnicze.
Co sprawdzić: parametry i stabilność poziomu wód gruntowych, możliwość lokalizacji studni bez naruszania konstrukcji i zabytkowych nawierzchni, wymagania formalne związane z korzystaniem z wód podziemnych lub powierzchniowych.
Systemy hybrydowe i etapowanie inwestycji
Zdarza się, że pełne pokrycie zapotrzebowania budynku zabytkowego przez gruntowe pompy ciepła i odwierty jest zbyt ryzykowne lub ekonomicznie nieuzasadnione. W takich sytuacjach sprawdzają się systemy hybrydowe, łączące kilka źródeł ciepła i chłodu.
Najczęstsze konfiguracje to:
pompa ciepła gruntowa + istniejący kocioł gazowy/olejowy jako źródło szczytowe,
pompa ciepła gruntowa + powietrzna (np. na potrzeby części biurowej),
pompa ciepła + miejska sieć ciepłownicza (ograniczony udział odwiertów, uzupełniany energią z sieci).
Wariant hybrydowy pozwala zredukować liczbę odwiertów – i tym samym ingerencję w grunt – przy zachowaniu szerokiego udziału OZE. Dodatkowo umożliwia etapowanie inwestycji: najpierw wykonuje się część sond w najbezpieczniejszej strefie, sprawdza ich działanie, a dopiero po kilku sezonach rozważa rozbudowę systemu.
Co sprawdzić: jakie jest minimalne uzasadnione zapotrzebowanie na moc z gruntowych pomp ciepła, czy istniejące źródło ciepła może pracować jako szczytowe/rezerwowe, jak etapowanie wpływa na harmonogram i logistykę robót odwiertowych.
Organizacja współpracy z konserwatorem, projektantami i wykonawcami
Etapy uzgodnień z konserwatorem zabytków
Przy większości zabytków odwierty i towarzyszące im roboty budowlane wymagają ścisłej współpracy z właściwym konserwatorem. Im wcześniej pojawi się on w procesie, tym mniej ryzykownych niespodzianek na etapie realizacji.
Praktyczny schemat:
Krok 1 – koncepcja wstępna – orientacyjna liczba i lokalizacja odwiertów, proponowana technologia, zakładane trasy instalacji w budynku. Na tym etapie konserwator może wskazać strefy całkowicie wyłączone z prac (np. część dziedzińca, fragment piwnic).
Krok 2 – projekt budowlany/branżowy – rysunki z dokładną lokalizacją odwiertów, przekrojami przez dziedziniec i fundamenty, opis technologii wiercenia oraz sposobu odtworzenia nawierzchni i wnętrz. Tu pojawiają się konkretne uzgodnienia materiałowe (np. rodzaj kamienia, sposób fugowania).
Krok 3 – plan zabezpieczeń na czas robót – opis mat ochronnych, konstrukcji tymczasowych, osłon detali architektonicznych, sposobu prowadzenia transportu wewnątrz budynku. Nierzadko konserwator wymaga też nadzoru podczas szczególnie newralgicznych prac.
Konserwator nie zastępuje projektanta ani konstruktora, ale wyznacza ramy, w których muszą się oni poruszać. Brak rzetelnego dialogu na tym etapie kończy się często zakazem pewnych rozwiązań już po rozpoczęciu robót, co potrafi całkowicie zablokować inwestycję.
Co sprawdzić: czy wybrano i opisano w koncepcji wszystkie miejsca ingerencji w substancję zabytkową, czy projekt zawiera rysunki przekrojowe z zaznaczeniem odwiertów i instalacji, czy ustalono zasady nadzoru konserwatorskiego przy robotach.
Odwierty pod pompy ciepła w zabytkach rzadko są „prostą” instalacją jednego branżysty. Potrzebna jest koordynacja co najmniej trzech zespołów: geologów (dolne źródło), konstruktorów (bezpieczeństwo budynku) i instalatorów (pompa ciepła i rozprowadzenie instalacji). Bez wspólnej pracy pojawiają się kolizje i błędne założenia.
Dobrą praktyką jest:
wyznaczenie jednego koordynatora prac projektowych (często po stronie generalnego projektanta),
wspólna narada branżowa przed zamknięciem projektu, z przeglądem rysunków w jednym modelu lub na wspólnych planach,
ustalenie priorytetów – np. bezpieczeństwo konstrukcji przed wydajnością energetyczną, ochrona detali architektonicznych przed minimalizacją długości tras instalacyjnych.
Jeżeli geolog projektuje odwierty bez znajomości realnego przebiegu fundamentów, a instalator nie wie, gdzie konstruktor dopuszcza przejścia przez ściany, powstaje projekt, którego nie da się zrealizować bez doraźnych przeróbek na budowie. W zabytku takie „doraźne” decyzje bywają szczególnie groźne.
Co sprawdzić: czy odbyło się wspólne uzgodnienie branżowe, czy wszyscy projektanci korzystają z tej samej aktualnej dokumentacji inwentaryzacyjnej, czy jasno określono hierarchię priorytetów (bezpieczeństwo, ochrona zabytku, parametry energetyczne).
Wybór wykonawcy z doświadczeniem w pracy w zabudowie zabytkowej
Nie każda firma wiertnicza, choćby dysponowała nowoczesnym sprzętem, nadaje się do pracy przy zabytkach. Liczy się nie tylko technologia, ale też kultura prowadzenia robót, umiejętność komunikacji z zarządcą i mieszkańcami oraz świadomość ograniczeń konserwatorskich.
Przy wyborze wykonawcy przydaje się proste „sito”:
Krok 1 – referencje – konkretne realizacje w zabytkach lub ścisłej zabudowie, najlepiej z możliwością kontaktu z poprzednim inwestorem lub zarządcą obiektu.
Krok 2 – organizacja placu robót – sposób wprowadzenia i ustawienia wiertnicy, trasy transportu materiałów, miejsca składowania urobku i płuczek. W zabytkach kluczowe jest, czy wykonawca ma doświadczenie z pracą na bardzo małych podwórkach, przy ruchu pieszym i w otoczeniu wrażliwych nawierzchni.
Krok 3 – standard dokumentowania i zabezpieczeń – zdjęcia stanu wyjściowego, opisy zabezpieczenia elewacji i detali, procedury reagowania na uszkodzenia. Dobrzy wykonawcy mają gotowe wzory protokołów przekazania terenu i odbioru, a także jasno opisane zasady sprzątania i przywracania terenu do stanu pierwotnego.
Krok 4 – park maszynowy i technologia wiercenia – dostępność małogabarytowych wiertnic, systemów odprowadzania płuczki, separatorów urobku. W gęstej zabudowie często odpadają najprostsze, „brudne” metody, bo nie da się ich pogodzić z ochroną sąsiedniej zabudowy i komunikacją.
Przed wyborem firmy warto zorganizować krótkie spotkanie na obiekcie. Wykonawca, który realnie orientuje się w specyfice zabytków, już podczas wizji lokalnej zadaje precyzyjne pytania o nośność nawierzchni dziedzińca, dopuszczalne godziny pracy, miejsca z ograniczoną wysokością wjazdu czy możliwość czasowego wyłączenia fragmentu instalacji wewnętrznych. Brak takich pytań to sygnał ostrzegawczy.
Drugim etapem jest doprecyzowanie zakresu w umowie. Trzeba tam jasno rozpisać odpowiedzialność za zabezpieczenia, monitoring drgań, inwentaryzację przed i po robotach, a także procedury w przypadku odkrycia niezinwentaryzowanych elementów (np. reliktów fundamentów, piwnic, instalacji). Im więcej konkretów na tym poziomie, tym mniej pola do „oszczędności” kosztem bezpieczeństwa i zabytkowej substancji.
Dobrym nawykiem jest też rozpoczęcie od pilotażowego odwiertu w najbezpieczniejszej lokalizacji, z pełnym reżimem pomiarowym. To pozwala ocenić rzeczywiste parametry gruntu, poziom drgań, uciążliwość hałasu i zaplanować dalsze prace bez zgadywania. W wielu obiektach po takim pilotażu modyfikuje się harmonogram, kolejność odwiertów lub sposób wprowadzenia sprzętu.
Co sprawdzić: czy wykonawca ma udokumentowane doświadczenie w obiektach o podobnej skali i charakterze, czy umowa precyzuje wymagane zabezpieczenia i standard odtworzenia terenu, czy zaplanowano pilotażowy odwiert z monitoringiem jako test przed pełnym zakresem robót.
Gruntowe pompy ciepła w zabytkowych budynkach i zwartej zabudowie da się zrealizować bezpiecznie, o ile na pierwszym miejscu stawia się stabilność konstrukcji i ochronę wartości historycznych, a dopiero później optymalizację energetyczną. Dobrze przygotowane rozpoznanie, przemyślany układ odwiertów i rzetelna współpraca z konserwatorem oraz doświadczonym wykonawcą zwykle pozwalają pogodzić wszystkie te cele i krok po kroku wprowadzić nowoczesne źródło ciepła w bardzo wymagające otoczenie.
Najczęściej zadawane pytania (FAQ)
Czy w zabytkowym budynku w ogóle można zrobić odwierty pod pompę ciepła?
Tak, ale nie w każdym przypadku i prawie nigdy „z automatu”. Krok 1 to sprawdzenie, czy obiekt jest wpisany do rejestru zabytków lub gminnej ewidencji. Jeśli tak, potrzebna będzie zgoda konserwatora zabytków i projekt uwzględniający ochronę konstrukcji oraz wyglądu budynku i podwórka.
Krok 2 to ocena techniczna: rodzaj fundamentów, stan murów, podpiwniczenie, obecność sklepień i dawnych piwnic. W wielu zabytkach sondy trzeba odsunąć od ścian nawet o 4–5 m, a czasem całkowicie zrezygnować z odwiertów przy samym budynku i szukać innej lokalizacji na działce.
Co sprawdzić: czy obiekt jest formalnie zabytkiem, jaki jest stan fundamentów i piwnic, jaki jest minimalny wymagany odstęp odwiertów od ścian według konstruktora.
Jakie są najważniejsze ograniczenia odwiertów pod pompy ciepła w ścisłej zabudowie miejskiej?
W gęstej zabudowie główne bariery to mała przestrzeń robocza oraz bardzo „zatłoczone” podziemie. Podwórka–studnie, wąskie przejazdy i bliskie sąsiedztwo budynków utrudniają wjazd standardowej wiertnicy i zmuszają do użycia małych zestawów, które wiercą płycej i wolniej.
Drugie ograniczenie to sieci podziemne i stare fundamenty sąsiadów. Trzeba uwzględnić nie tylko to, co jest na mapie uzbrojenia, ale też niewidoczne elementy: dawne piwnice, tunele, niezinwentaryzowane rurociągi. Błąd na etapie rozpoznania może skończyć się uszkodzeniem instalacji lub pęknięciem ściany w sąsiednim budynku.
Co sprawdzić: dostępność podwórka dla sprzętu, aktualne mapy uzbrojenia, odległości od fundamentów własnych i sąsiadów.
Jak daleko od ściany zabytkowej kamienicy można wiercić odwierty pod pompę ciepła?
W nowym budownictwie sondy gruntowe często projektuje się 2–3 m od ściany. W zabytkach bezpieczny dystans bywa większy: projektanci i konstruktorzy wymagają zwykle 4–5 m od lica muru, a przy sklepieniach, starych piwnicach lub osłabionych fundamentach – nawet więcej.
Krok 1 to inwentaryzacja fundamentów i piwnic (rzuty, przekroje, odkrywki). Krok 2 – analiza konstruktora: wyznaczenie strefy, w której wiercenie jest niedopuszczalne. Na tej podstawie dobiera się liczbę i rozmieszczenie odwiertów albo szuka innej lokalizacji (np. dalsza część działki, podjazd, teren zielony).
Co sprawdzić: dokumentację konstrukcyjną budynku, przebieg fundamentów, ewentualne sklepienia i zasypane piwnice pod dziedzińcem.
Co zrobić, jeśli na małym dziedzińcu nie da się zmieścić wystarczającej liczby odwiertów?
Najczęstsze wyjścia są trzy. Po pierwsze – zaakceptować mniejszą moc z gruntu i dobrać pompę ciepła, która będzie współpracowała z innym źródłem (np. powietrzną pompą ciepła lub istniejącym kotłem gazowym). Po drugie – szukać dodatkowej przestrzeni na sondy poza samym dziedzińcem, np. w ogrodzie, na podjeździe, na sąsiedniej działce (po uzgodnieniu własnościowym).
Po trzecie – zoptymalizować same odwierty: zastosować większą głębokość tam, gdzie pozwala na to sprzęt i grunt, oraz odpowiednio dobrać odstępy między sondami, żeby nie przechłodzić gruntu. Błędem jest „upychanie” zbyt wielu krótkich odwiertów tuż obok siebie tylko dlatego, że jest kawałek wolnej powierzchni.
Co sprawdzić: realną powierzchnię pod sondy (z rzutem działki), możliwości wiertnicze na danym podwórku oraz scenariusz pracy pompy ciepła z drugim źródłem ciepła.
Jak ograniczyć ryzyko kolizji odwiertów z instalacjami podziemnymi w starych dzielnicach?
Krok 1: zebrać pełen zestaw map uzbrojenia od wszystkich gestorów sieci (woda, kanalizacja, gaz, prąd, ciepło, teletechnika) i porównać je z aktualnym stanem na terenie. Krok 2: przeprowadzić wizję lokalną – sprawdzić studzienki, włazy, istniejące przyłącza, ślady dawnych tras rur.
Przy gęstym uzbrojeniu i niepewnej dokumentacji stosuje się dodatkowe rozpoznanie, np. badania georadarem lub płytkie wiercenia rozpoznawcze. To pozwala „zajrzeć” pod nawierzchnię zanim stanie tam właściwa wiertnica. Poważnym błędem jest opieranie się wyłącznie na starej mapie i zakładanie, że w gruncie „nic więcej nie ma”.
Co sprawdzić: kompletność map uzbrojenia, przebieg wszystkich przyłączy do budynku, możliwość wykonania badań geofizycznych lub sondaży próbnych.
Czy w małym podwórku można użyć standardowej wiertnicy samochodowej?
Często nie. Duża wiertnica potrzebuje miejsca do wjazdu, ustawienia i pracy masztu. W podwórkach–studniach problemem bywa nie tylko mała powierzchnia, ale też wysokość – maszt może zahaczać o balkony lub dachy niższych oficyn. W takich lokalizacjach stosuje się mniejsze wiertnice gąsienicowe lub segmentowe, które da się wprowadzić przez bramę i rozstawić w ograniczonej przestrzeni.
Konsekwencją jest zwykle mniejsza maksymalna głębokość jednego odwiertu oraz dłuższy czas realizacji. To trzeba uwzględnić już na etapie projektu: zamiast kilku bardzo głębokich sond przygotować większą liczbę płytszych, lub połączyć gruntową pompę ciepła z innym źródłem ogrzewania.
Co sprawdzić: szerokość i wysokość przejazdu, możliwość manewrowania sprzętem na podwórku, wymagania producenta wiertnicy co do przestrzeni roboczej.
Jak ocenić, czy odwierty pod pompę ciepła nie uszkodzą zabytkowego budynku lub sąsiedniej kamienicy?
Krok 1: wykonać analizę konstrukcyjno–geotechniczną, która obejmie nie tylko „nasz” budynek, ale też sąsiadów. Trzeba określić: rodzaj i głębokość fundamentów, stopień podpiwniczenia, ewentualne sklepienia i tunele oraz obecne uszkodzenia (spękania, ślady osiadania).
Krok 2: na tej podstawie konstruktor wyznacza strefy zakazu odwiertów oraz minimalne odległości od ścian i miejsc szczególnie wrażliwych. Czasem zaleca też monitoring – np. repery kontrolne na elewacjach, pomiary przemieszczeń podczas prac. Ignorowanie istniejących zarysowań i stanu piwnic to typowy błąd, który może skończyć się poważnymi roszczeniami sąsiadów.
Opracowano na podstawie
PN-EN 15450: Energetyczne właściwości użytkowe budynków – Projektowanie systemów ogrzewania z pompami ciepła. Polski Komitet Normalizacyjny (2007) – Wytyczne projektowania instalacji z gruntowymi pompami ciepła
PN-EN 14199: Wykonawstwo specjalnych robót geotechnicznych – Mikropale. Polski Komitet Normalizacyjny (2015) – Zasady wierceń w sąsiedztwie fundamentów i konstrukcji
Prawo budowlane. Sejm Rzeczypospolitej Polskiej (1994) – Podstawy prawne robót budowlanych, odwiertów i przebudowy instalacji
Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Ministerstwo Rozwoju i Technologii (2022) – Minimalne odległości, posadowienie, kolizje z instalacjami
Wytyczne projektowania i wykonania instalacji z gruntowymi pompami ciepła. Polskie Stowarzyszenie Pomp Ciepła – Zalecenia doboru odwiertów, sond i konfiguracji w terenie zurbanizowanym
Geotermia niskotemperaturowa – poradnik dla projektantów i inwestorów. Państwowy Instytut Geologiczny – Państwowy Instytut Badawczy (2015) – Warunki gruntowo‑wodne, bezpieczeństwo odwiertów i sond pionowych
Instrukcja ITB nr 448: Posadowienie budynków istniejących i zabytkowych. Instytut Techniki Budowlanej – Charakterystyka fundamentów starych budynków, ryzyko osiadań
