Wiertnice do pomp ciepła porównanie maszyn pionowych i horyzontalnych

Podstawy wiercenia pod pompy ciepła – o co chodzi w instalacji gruntowej

Typy dolnych źródeł ciepła a wymagania dla sprzętu

Pompa ciepła sama z siebie nie „produkuje” energii – tylko przenosi ją z dolnego źródła do instalacji grzewczej. Tym dolnym źródłem może być powietrze, grunt lub woda. W kontekście wiertnic interesuje wyłącznie grunt i wszystko, co z nim związane.

Najczęściej spotykane rozwiązania gruntowe to:

• sondy pionowe – głębokie odwierty wypełnione sondą U‑kształtną i płynem roboczym,
• kolektor poziomy – sieć rur ułożonych płytko pod powierzchnią, zwykle 1,2–1,8 m,
• przewierty pod instalacje – poziome lub lekko nachylone otwory wykonane technologią HDD, w których prowadzi się rurociągi lub fragmenty kolektora.

Dla każdego z tych rozwiązań inny sprzęt sprawdzi się najlepiej. Sondy pionowe wymagają klasycznej wiertnicy pionowej (geotermalnej lub uniwersalnej wiertnicy do wierceń geotechnicznych/odwodnieniowych), która poradzi sobie z głębokościami rzędu kilkudziesięciu, a nawet kilkuset metrów. Kolektor poziomy teoretycznie można wykonać koparką lub minikoparką, bez użycia wiertnicy, o ile nie ma przeszkód terenowych. Przewierty pod instalacje to domena wiertnic horyzontalnych HDD – szczególnie tam, gdzie nie da się zrobić tradycyjnego wykopu.

Mit kontra rzeczywistość: panuje przekonanie, że każda pompa gruntowa wymaga „ogromnej” wiertnicy i dużego placu budowy. Przy kolektorach poziomych w wielu przypadkach wystarczy minikoparka i prosty osprzęt, natomiast ciężka wiertnica pojawia się dopiero przy sondach pionowych i większych głębokościach.

Głębokość i liczba odwiertów a zapotrzebowanie na moc pompy ciepła

Wybór typu wiertnicy nie wynika wyłącznie z preferencji wykonawcy. Wprost wynika z bilansu cieplnego budynku i rodzaju dolnego źródła. Dla sond pionowych przyjmuje się orientacyjnie zakres kilkudziesięciu metrów odwiertu na każdy kilowat mocy grzewczej (konkretne wartości zależą od warunków gruntowych i projektu). Im większa moc pompy, tym większa łączna długość odwiertów – wykonywanych jako kilka lub kilkanaście odwiertów o określonej głębokości.

Przykładowo budynek jednorodzinny może wymagać kilku odwiertów po 70–120 m, natomiast obiekt usługowy lub wielorodzinny – całego „pola sond” o sumarycznej długości setek metrów. Wiertnica pionowa musi więc zapewnić odpowiednią głębokość i wydajność dzienną, żeby inwestycja nie przeciągnęła się na tygodnie.

Przy kolektorach poziomych zamiast głębokości pojawia się parametr długości wykopów i powierzchni dostępnego terenu. Tutaj nie ma klasycznego wiercenia pionowego, więc ciężka wiertnica jest zbędna. Jeśli jednak działka jest mała lub silnie zabudowana, pojawia się miejsce dla technologii HDD i wiertnic horyzontalnych, które pozwalają układać rury pod istniejącą infrastrukturą, bez rozkopywania całego ogrodu.

Jak rodzaj dolnego źródła determinuje wybór rodzaju wiertnicy

Jeżeli w projekcie przewidziano sondy pionowe, wybór jest prosty: potrzebna jest wiertnica pionowa. Tylko taka maszyna zapewni prosty, kontrolowany odwiert z możliwością stabilizacji otworu, stosowania rur osłonowych oraz wprowadzania sond w odpowiednich warunkach. Wiertnica horyzontalna nie służy do wykonywania klasycznych, pionowych otworów geotermalnych.

Dla kolektorów poziomych zdejmuje się z placu budowy dużą część ciężkiego sprzętu. W wielu przypadkach roboty ziemne wykonuje zwykła koparka łańcuchowa, minikoparka lub koparko‑ładowarka. Wiertnica pionowa jest niepotrzebna, natomiast wiertnica horyzontalna może wejść do gry punktowo – przy przejściach pod drogą, pod tarasem, pod parkingiem czy pod istniejącymi fundamentami.

Przewierty pod instalacje przy pompach ciepła to głównie domena HDD: przejścia pod drogami, liniami kolejowymi, ciekami wodnymi, a także „przeciąganie” fragmentów kolektora lub rurociągów czynnych mediów, kiedy nie ma miejsca na klasyczny wykop. W takim zastosowaniu nie wykorzystuje się potencjału geotermicznego gruntu na dużej głębokości, ale rozwiązuje się konkretne problemy logistyczne instalacji.

Kiedy potrzebna jest ciężka wiertnica, a kiedy wystarczy lekki sprzęt

Ciężka wiertnica pionowa jest niezbędna, kiedy:

• głębokość pojedynczego odwiertu przekracza kilkanaście metrów i zbliża się do kilkudziesięciu,
• grunt wymaga stabilizacji płuczką lub rurami okładzinowymi,
• konieczne jest pokonanie warstw skalistych, zwartych iłów, rumoszu,
• łączna liczba metrów odwiertów jest na tyle duża, że wydajność dzienna ma kluczowe znaczenie.

Lekki sprzęt – minikoparka, małe wiertnice statywowe, ręczne świdry – może wystarczyć przy płytkich odwiertach testowych, małych sondach do gruntowych wymienników płytkich, czy przy pracach pomocniczych (np. otwory pod sondy pionowe o bardzo małej głębokości w piaskach). Przy klasycznych instalacjach geotermalnych dla pomp ciepła w budynkach mieszkalnych stosuje się jednak profesjonalne wiertnice pionowe, często na podwoziu gąsienicowym.

Wiertnice horyzontalne HDD wchodzą w grę nie tam, gdzie trzeba sięgnąć głęboko po energię z gruntu, lecz tam, gdzie trzeba przejść pod przeszkodą. Nie zastępują klasycznych wiertnic pionowych jako głównej technologii wykonywania sond, ale skutecznie uzupełniają je od strony logistycznej instalacji.

Wiertnice pionowe do pomp ciepła – budowa, rodzaje, zastosowanie

Konstrukcja i główne zespoły robocze

Typowa wiertnica pionowa do odwiertów pod pompy ciepła to maszyna wyspecjalizowana w wierceniach geologicznych, geotechnicznych i geotermalnych. Niezależnie od producenta i konkretnego modelu, kluczowe podzespoły są bardzo podobne:

• podwozie – gąsienicowe, samochodowe lub przyczepiane, decyduje o mobilności i możliwościach dojazdu,
• wieża (maszt) – prowadzi żerdzie i narzędzia wiercące, umożliwia pracę na odpowiedniej wysokości i utrzymanie osiowości otworu,
• głowica obrotowa – serce wiertnicy, odpowiada za przenoszenie momentu obrotowego i ruchu posuwisto‑zwrotnego na narzędzie,
• system posuwu – siłowniki, łańcuchy lub wciągarki, które zapewniają nacisk osiowy na narzędzie i wyciąganie żerdzi,
• układ płuczkowy – pompy wysokociśnieniowe, zbiorniki, mieszalniki płuczki, system obiegu i oczyszczania,
• układ sterowania – panel operatora, hydraulika, często systemy bezpieczeństwa i diagnostyki.

Przy porównaniu modeli warto zwracać uwagę nie tylko na „suche” parametry, ale i na ergonomię obsługi: dostęp do podzespołów, komfort pracy operatora, sposób mocowania żerdzi, możliwości automatyzacji podawania rur. Przy dłuższych projektach geotermalnych różnice w komforcie i organizacji potrafią przełożyć się na dziesiątki godzin oszczędności.

Typowe układy: gąsienicowe, samochodowe, przyczepiane

Wiertnice pionowe do pomp ciepła występują w kilku typowych konfiguracjach podwozia, z których każda ma swoje plusy i ograniczenia:

• Podwozie gąsienicowe – najbardziej uniwersalne przy pracach terenowych. Dobre właściwości terenowe, mniejszy nacisk jednostkowy na grunt, możliwość pracy na słabszym podłożu. Wadą jest mniejsza prędkość przemieszczania się po drogach publicznych oraz konieczność transportu na lawecie.
• Podwozie samochodowe – wiertnica zabudowana na ciężarówce. Atutem jest szybki dojazd na miejsce, możliwość przemieszczania się między punktami bez dodatkowego transportu. Ograniczeniem bywa wjazd na małe działki, wąskie bramy, miękkie grunty oraz większy ciężar całkowity.
• Wiertnice przyczepiane – mniejsze, lżejsze jednostki, które można ciągnąć za samochodem. Sprawdzają się przy mniejszych odwiertach i tam, gdzie liczy się waga i gabaryt. Często mają mniejszą moc, ale za to łatwiej je „przeciągnąć” na trudny teren.

Przy wyborze rodzaju wiertnicy do konkretnej inwestycji pod pompy ciepła kluczowe są: dostępność terenu, nośność gruntu na dojazd, szerokość bram i dróg dojazdowych. W praktyce na ciasnych miejskich działkach znacznie częściej spotyka się mniejsze jednostki gąsienicowe lub przyczepiane, a na otwartych terenach – cięższe wiertnice samochodowe.

Elementy kluczowe: głowica obrotowa, wieża, system płuczki

Parametry katalogowe wiertnicy często podają moc silnika czy maksymalną głębokość, ale w pracy geotermalnej bardziej liczą się trzy elementy: głowica, maszt i system płuczkowy.

Głowica obrotowa decyduje o tym, z jaką prędkością i siłą można wiercić w różnych rodzajach gruntu. Dla iłów i skał potrzebny jest wyższy moment obrotowy przy niższych obrotach; dla piasków i żwirów – większe obroty przy odpowiedniej płuczce. Solidna głowica z szerokim zakresem regulacji pozwala jedną maszyną obsłużyć zróżnicowane warunki geologiczne na tej samej działce.

Wieża (maszt) to nie tylko „statyw” dla żerdzi. Jej wysokość, sposób prowadzenia i wytrzymałość mechaniczna wpływają na maksymalną długość sekcji żerdzi (im dłuższe, tym mniej operacji wciągania/wyciągania), a tym samym na wydajność dzienną. Stabilny maszt ułatwia utrzymanie osiowości odwiertu, co przy sondach pionowych ma znaczenie dla późniejszego wprowadzenia sond i jakości wypełnienia otworu.

System płuczkowy jest krytyczny przy wierceniach pod pompy ciepła. Płuczka nie tylko transportuje urobek na powierzchnię, ale także stabilizuje ściany otworu, chłodzi narzędzia i ogranicza zapadanie się gruntu. Wydajność pomp, możliwość regulacji ciśnienia i składu płuczki, a także sposób jej oczyszczania i recyrkulacji mocno wpływają na ekonomię pracy. Mit, że „byle jaka pompa wystarczy”, szybko rozpada się przy pierwszym odwiertu w brudnym żwirze z wodami gruntowymi.

Zakres średnic i głębokości odwiertów dla wiertnic pionowych

W kontekście pomp ciepła przeciętne wiertnice pionowe obsługują średnice odwiertów w zakresie od około 90–100 mm do 200–250 mm, w zależności od konfiguracji i narzędzi. Dla większości sond geotermalnych stosuje się otwory, w których swobodnie można umieścić sondę U‑kształtną wraz z odpowiednim zacementowaniem.

Maksymalna głębokość odwiertu deklarowana przez producenta często przekracza realne potrzeby typowych instalacji geotermalnych w budownictwie mieszkaniowym. W praktyce dla domów jednorodzinnych rzadko przekracza się 150–200 m na odwiert, natomiast wiertnice projektowane są często na głębokości rzędu 250–300 m i więcej. Znacznie ważniejsza jest stabilna praca na całej długości i utrzymanie odpowiedniej wydajności niż absolutne maksimum głębokości.

Oprócz głębokości pojedynczego odwiertu istotne jest to, ile metrów łącznie trzeba wywiercić na danej inwestycji. Przy polach sond geotermalnych mówimy często o łącznej długości kilkuset lub kilku tysięcy metrów. Rzeczywista wydajność dzienna wiertnicy – liczona jako ukończone, poprawnie ustabilizowane metry otworu – staje się tu kluczowa, a nie rekordowa głębokość pojedynczego odwiertu.

Gdzie wykorzystuje się pionowe odwierty dla pomp ciepła

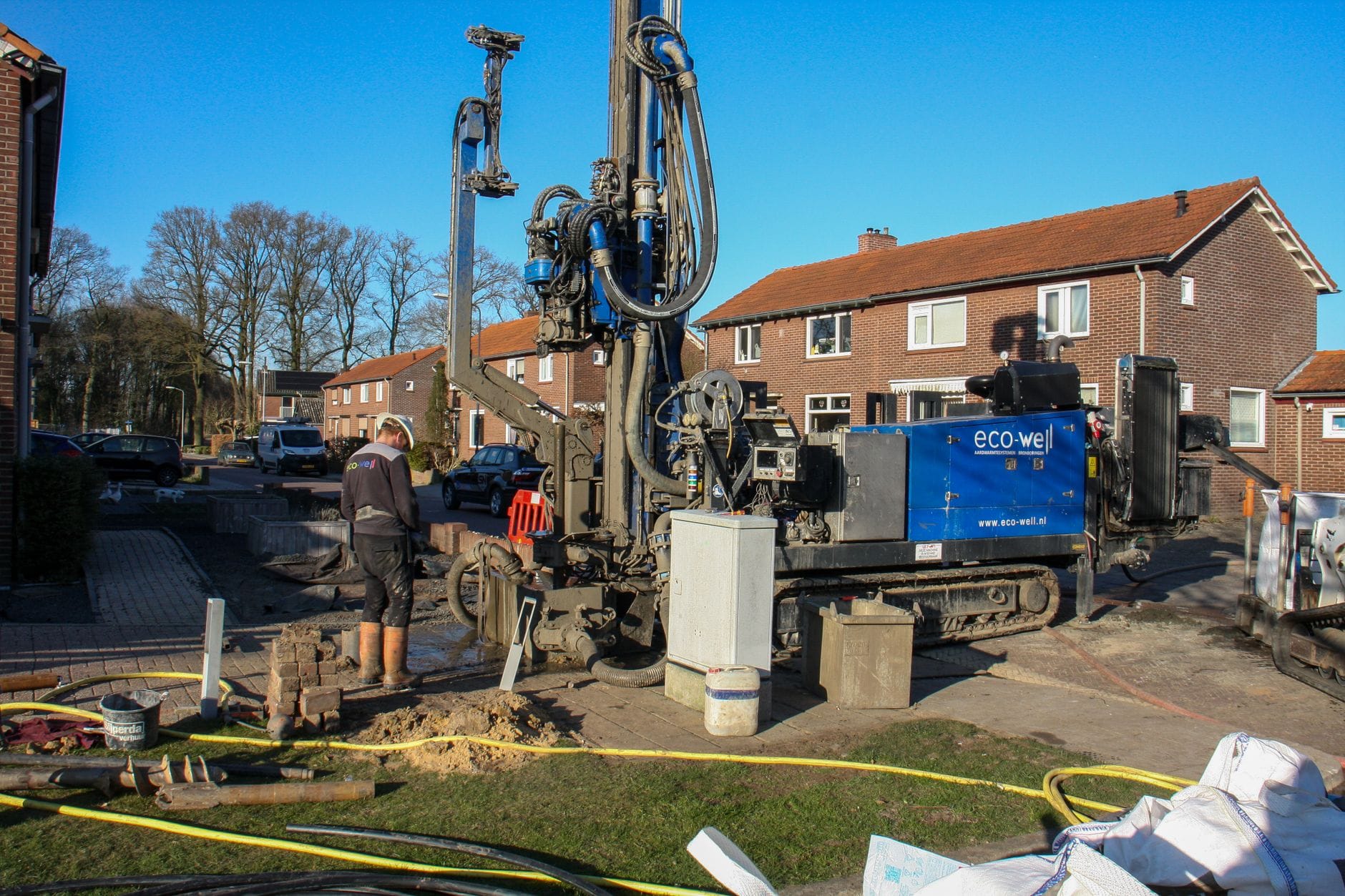

Dom jednorodzinny z ograniczoną działką to klasyczny przykład zastosowania sond pionowych. Kiedy nie ma miejsca na kolektor poziomy, a budynek ma być ogrzewany wyłącznie pompą gruntową, kilka odwiertów pionowych zapewnia odpowiedni bilans energetyczny przy minimalnym zajęciu powierzchni.

W większych budynkach i inwestycjach komercyjnych sondy pionowe tworzą często całe pola geotermalne. W takim przypadku wiertnica pionowa pracuje seriami odwiertów, przesuwając się po wyznaczonym module. Wydajność dzienna i organizacja placu robót nabierają wtedy jeszcze większego znaczenia, bo każdy dzień przestoju przekłada się na harmonogram budowy.

Obiekty przemysłowe i użyteczności publicznej coraz częściej wykorzystują pionowe wymienniki jako główne lub szczytowe źródło ciepła i chłodu. Przy halach, magazynach czy szkołach sondy umieszcza się zwykle w siatce na parkingach, skwerach lub pod przyszłą nawierzchnią utwardzoną. Mit, że „pionówki” nadają się tylko do domów jednorodzinnych, nie wytrzymuje zderzenia z praktyką – tam, gdzie zapotrzebowanie na moc jest duże, po prostu zwiększa się liczbę otworów i dostosowuje ich rozstaw, zamiast szukać zupełnie innej technologii.

W rejonach miejskich odwierty pionowe bywają również jedyną rozsądną opcją z punktu widzenia kolizji z istniejącą infrastrukturą. Gęsta sieć kabli, wodociągów czy kanalizacji często blokuje możliwość rozkładania kolektorów poziomych lub długich tras horyzontalnych. Pionowe sondy można wtedy „wrysować” między istniejące instalacje, korzystając z okienek w planie zagospodarowania – pod chodnikiem, między fundamentami czy w pasie zieleni.

Wbrew obiegowej opinii, pionowe odwierty nie są zarezerwowane tylko dla bardzo „bogatych” inwestycji. W wielu przypadkach, gdy grunt jest trudny do kopania lub działka ma nieregularny kształt, koszt kilku głębszych otworów okazuje się porównywalny z rozległym kolektorem poziomym, szczególnie jeśli doliczyć odtworzenie ogrodu czy nawierzchni. Różnicę robi wtedy dobrze dobrana wiertnica: zbyt mała będzie walczyć z twardymi warstwami tygodniami, zbyt ciężka może w ogóle nie wjechać na działkę.

Wiertnice horyzontalne (HDD) – kiedy mają sens przy pompach ciepła

Wiertnice horyzontalne kojarzą się głównie z przeciskami pod drogami i rurociągami, ale w kontekście pomp ciepła też mają swoje miejsce. Chodzi przede wszystkim o kolektory poziome układane bezwykopowo – rury PE prowadzone na ograniczonej głębokości, zwykle w strefie 1,2–2,0 m, z minimalną ingerencją w istniejące zagospodarowanie terenu.

Mit, że „HDD jest za drogie dla małych instalacji”, często bierze się z porównania samej ceny wiercenia do koparki linowej. Gdy doliczy się rozbiórkę i odtworzenie nawierzchni, wywóz gruntu i przestoje innych ekip, koszt zaczyna wyglądać inaczej. Horyzontalny przewiert bywa droższy za metr, ale potrafi uratować budżet całej inwestycji.

Budowa i charakterystyka wiertnic HDD

Typowa wiertnica horyzontalna składa się z kilku kluczowych elementów:

• podwozie – najczęściej kołowe lub gąsienicowe, kompaktowe, przystosowane do pracy w wąskich pasach drogowych,
• rama kotwiąca – zakotwienie w gruncie lub oparcie o płyty, które przenoszą siły ciągnące i pchające,
• ciągarka/napęd pchający – układ hydrauliczny przesuwający żerdzie z określoną siłą,
• głowica prowadząca – skośny „nos” z sondą lokalizacyjną, pozwalający zmieniać kierunek wiercenia,
• system płuczkowy – pompy, mieszalniki i zbiorniki płuczki bentonitowej lub polimerowej,
• układ nawigacji – lokalizator, sondy, czasem systemy walk-over, które śledzą trasę przewiertu.

Dla pomp ciepła istotne jest to, że HDD nie służy do wiercenia „głębokich szybków”, tylko do prowadzenia długich, dość płytkich tras. Głębokość robocza jest zwykle kilka razy mniejsza niż długość przewiertu, a profil otworu ma łagodne łuki wejścia i wyjścia.

Jak HDD współpracuje z instalacją gruntową

Przy pompach ciepła wiertnice horyzontalne stosuje się głównie w trzech scenariuszach:

• przejścia pod infrastrukturą – gdy kolektor poziomy musi przeciąć drogę, chodnik, torowisko lub rów, a inwestor nie może pozwolić sobie na rozkopy,
• kolektory pod istniejącą zabudową – np. wjazdy, place składowe, parkingi, gdzie zachowanie nawierzchni jest ważniejsze niż koszt przewiertu,
• kolektory rurowe wysokiej mocy – rzadziej spotykane w budownictwie indywidualnym, częściej w obiektach przemysłowych, gdzie długie odcinki rur muszą być prowadzone na określonej głębokości i z ograniczoną ilością kolizji.

Rzeczywistość jest taka, że HDD przy pompach ciepła rzadko zastępuje klasyczny kolektor poziomy „jeden do jednego”. Częściej stanowi uzupełnienie – kilka newralgicznych odcinków wykonywanych bezwykopowo, a reszta instalacji układana w otwartym wykopie.

Rodzaje wiertnic HDD a skala inwestycji

Na rynku funkcjonuje szeroka gama maszyn HDD – od małych jednostek miejskich po potężne zestawy do ropociągów. W kontekście pomp ciepła praktyczne są trzy klasy:

• mikro-HDD – niewielkie urządzenia o siłach pchająco‑ciągnących rzędu kilku ton, zdolne wykonywać krótkie przewierty na głębokości ok. 1,5–2 m. Idealne tam, gdzie trzeba przejść pod podjazdem lub wąską uliczką osiedlową,
• małe maszyny komunalne – standardowe wiertnice do sieci wod‑kan i gazu, dobrze sprawdzające się przy przewiertach 30–100 m. Dla kolektorów ciepła to grupowy „koń roboczy”, szczególnie przy dużych placach i parkingach,
• średnie HDD – zarezerwowane raczej dla przemysłu i dużych projektów komercyjnych, gdzie jeden długi przewiert może zastąpić wiele krótszych tras i przepinek.

Mit, że „do pompy ciepła wystarczy każda mała wiertniczka”, kończy się zwykle przy pierwszym próbnym przewiercie pod drogą o zmiennej geologii. Jeżeli maszyna ma za małą siłę ciągnącą, przewiert zatrzyma się w gorszej warstwie, a wymiana na większy zestaw podniesie koszty bardziej niż właściwy dobór od początku.

Kluczowe parametry techniczne – jak porównywać wiertnice pionowe i horyzontalne

Parametry katalogowe różnych typów wiertnic trudno zestawić „jeden do jednego”, ale przy pompach ciepła liczy się kilka wspólnych mianowników: moc, siły robocze, możliwości płuczkowe i precyzja prowadzenia otworu.

Moc napędu i moment obrotowy

Dla wiertnic pionowych głównym parametrem jest moment obrotowy głowicy i zakres prędkości obrotowej. To one decydują, czy otwór w twardym iłowcu lub zwięzłym piaskowcu powstanie w jeden dzień, czy w trzy. Przy horyzontalnych kluczowe są z kolei siły ciągnąco‑pchające i możliwości obrotu głowicy w zakrętach profilowych.

• wiertnice pionowe – większy moment obrotowy przy mniejszych obrotach umożliwia pracę w skałach,
• wiertnice HDD – wyższa prędkość obrotowa i precyzja sterowania kątem ustawienia głowicy, by poprowadzić otwór po zadanym łuku.

Suche porównanie „kW silnika” niewiele mówi, jeśli nie znamy charakterystyki przeniesienia na głowicę czy na układ pchająco‑ciągnący. Przy doborze pod konkretne zadanie częściej patrzy się na realną wydajność dzienną w danym typie gruntu niż na samą moc.

Siła posuwu i uciąg – co naprawdę ogranicza głębokość i długość

W pionie ograniczeniem jest głównie siła posuwu w dół oraz możliwość wyciągania kolumny żerdzi z urobkiem i płuczką. W poziomie – siła ciągnąca przy reamowaniu otworu i wciąganiu rury kolektora.

Dla wiertnic pionowych zbyt mała siła posuwu skutkuje „ślizganiem się” korony po twardszej warstwie i spadkiem wydajności. W HDD zbyt mały uciąg kończy się zatrzymaniem narzędzia w trakcie rozwiercania lub uszkodzeniem rury podczas wciągania, gdy opory są większe niż przewidywano.

Rzeczywisty limit długości pojedynczego przewiertu czy głębokości odwiertu zależy nie tylko od tych sił, ale też od parametrów płuczki i właściwości gruntu. Dlatego w katalogach coraz częściej widać oddzielne tabele dla różnych kategorii gruntu zamiast jednej magicznej liczby „maks. głębokość”.

System płuczkowy i gospodarka urobkiem

W obu typach wiertnic płuczka jest „krwią obiegu”: transportuje urobek, chłodzi narzędzia i stabilizuje ściany otworu. Różni się natomiast sposób, w jaki ta płuczka jest zarządzana:

• w pionie – urobek często trafia do osadników ustawionych przy wiertnicy, skąd może być odwieziony lub zagospodarowany na miejscu,
• w HDD – płuczka wraca rowem sondy lokalizacyjnej lub przygotowanym kanałem, jest oczyszczana w separatorach i zawracana do układu.

Przy porównaniu maszyn pod pompy ciepła liczą się: wydajność pomp, możliwość pracy z różnymi typami płuczek (bentonit, polimery, mieszanki), a także opcje rozbudowy zestawu o dodatkowe zbiorniki czy separatory. Mit, że „na kilka odwiertów nie opłaca się bawić w pełny system płuczkowy”, mści się w iłach i glinach, gdzie brak stabilizacji ścian potrafi unieruchomić wiertnicę na dobre.

Precyzja prowadzenia i kontrola trajektorii

Wiertnice pionowe opierają się głównie na mechanicznej stabilności masztu oraz właściwym doborze narzędzia. Odchyłki są zwykle niewielkie, ale przy głębokościach rzędu 200 m i więcej zaczynają mieć znaczenie dla późniejszego wprowadzenia sondy i wypełnienia otworu.

HDD musi radzić sobie z prowadzeniem otworu w trzech wymiarach. Trajektoria jest monitorowana na bieżąco dzięki sondom w głowicy i lokalizatorom na powierzchni. Precyzja ma ogromne znaczenie, gdy przewiert przebiega w pobliżu kabli, rur czy fundamentów, a także przy długich trasach kolektorów pod parkingami lub budynkami.

Warunki gruntowe i geologiczne – które maszyny radzą sobie lepiej

Wybór między wiertnicą pionową a horyzontalną nie wynika tylko z koncepcji instalacji, ale też z lokalnej geologii. Ten sam zestaw w idealnym piasku będzie pracował wzorowo, a w przewarstwieniach żwiru z głazami – ugrzęźnie.

Grunty spoiste – iły, gliny, pyły

W gruntach spoistych wiertnice pionowe mają przewagę, bo mogą stosować zróżnicowane świdry, płuczki i techniki, by utrzymać stabilny otwór. Gliny i iły są podatne na pęcznienie i zapadanie się ścian, dlatego solidny system płuczkowy i odpowiedni dobór narzędzi to warunek bezpiecznej pracy.

HDD w takich warunkach także daje sobie radę, pod warunkiem że płuczka bentonitowa jest dobrze dobrana, a parametry przewiertu – rozsądne. Zbyt długie trasy przy agresywnych iłach mogą prowadzić do „zaklejenia” głowicy i utraty cyrkulacji płuczki. Przy kolektorach dla pomp ciepła przewierty w glinach warto skracać i dzielić na etapy, zamiast robić z jednego końca działki na drugi w jednym podejściu.

Piaski, żwiry i grunty niespoiste

Luźne piaski i żwiry stanowią wyzwanie zarówno dla pionu, jak i poziomu. W pionie trudno utrzymać ściany otworu bez odpowiedniej płuczki i szybkiego rurkowania. W poziomie, przy HDD, ryzyko zapadania się kanału i „ucieczki” płuczki do warstw przepuszczalnych rośnie wraz z długością przewiertu.

Mit, że „w piasku zawsze jest łatwiej niż w skale”, nie trzyma się kupy. W praktyce przy drobnych, nawodnionych piaskach kontrola urobku bywa trudniejsza niż przy zwięzłych skałach osadowych. Dla wiertnic pionowych szczególnie ważne staje się szybkie zacementowanie otworu po wprowadzeniu sondy; dla HDD – odpowiednie ciśnienie płuczki i rozsądna średnica rozwiercania.

Warstwy skalne i rumosz

Przy skałach i rumoszu przewaga przechyla się na stronę wiertnic pionowych. Możliwość użycia młotów wgłębnych, koron diamentowych czy narzędzi udarowych sprawia, że twardsze warstwy są „do ugrania”, choć z niższą wydajnością dzienną.

W HDD skała i rumosz są obszarem zarezerwowanym dla mocnych zestawów o dużych momentach obrotowych i wyspecjalizowanych głowicach. W zastosowaniach typowo „grzewczych” rzadko opłaca się prowadzić długie przewierty w litym podłożu skalnym tylko po to, by ułożyć poziomy kolektor. Znacznie częściej inwestor decyduje się na sondy pionowe, gdzie mniejsza powierzchnia zabudowy rekompensowana jest lepszą stabilnością procesu.

Wody gruntowe i wysoki poziom zwierciadła

Wysoki poziom wody przypowierzchniowej komplikuje życie obu typom wiertnic, ale na różne sposoby. W pionie oznacza to konieczność kontrolowania nadziału hydrostatycznego i odpowiedniego składu płuczki, tak by nie doprowadzić do rozmycia ścian otworu. W HDD problemem jest głównie ucieczka płuczki i mniejsza przewidywalność zachowania flory w poziomie.

W przypadku pomp ciepła poziom wód gruntowych ma też konsekwencje dla efektywności wymiany ciepła. Dobrze zaprojektowana sonda pionowa w przewierceniu przecinającym warstwy wodonośne może pracować stabilniej niż płytki kolektor poziomy w przemarzającej strefie. Stąd w terenach podmokłych wcale nie jest oczywiste, że „poziom zawsze wygrywa z pionem”.

Ograniczenia terenowe i organizacja placu robót – logistyka pion vs poziom

Decyzja o wyborze technologii wiercenia rozbija się często nie o geologię, lecz o dostępność terenu i ograniczenia organizacyjne. To, co na papierze wygląda idealnie, na placu budowy rozbija się o wąską bramę czy napięty harmonogram innych ekip.

Klasyczna wiertnica pionowa wymaga prostokątnego placu o kilku metrach szerokości, możliwości ustawienia masztu i swobodnego manewru pojazdem serwisowym. HDD z kolei potrzebuje miejsca na zestaw: maszynę, recykling płuczki, zbiorniki i strefę składowania rur, ale może stać poza ścisłą zabudową i „sięgać” pod ogrodzeniami, drogami czy istniejącą zielenią. Częsty mit mówi, że HDD „wejdzie wszędzie” – w realu brak dojazdu dla ciężarówki z płuczką lub ograniczenie nacisku na podłoże szybko weryfikuje tę tezę.

W zwartej zabudowie jednorodzinnej pion wygrywa tam, gdzie można wstawić kompaktową wiertnicę na podwoziu gąsienicowym przez wąską bramę i pracować niemal „z miejsca”, bez dużego składowiska materiałów. Na małych działkach sens ma czasem połączenie obu światów: sondy pionowe pod budynkiem i krótki, sterowany przewiert HDD tylko po to, by przejść pod wjazdem lub chodnikiem, zamiast rozkuwać świeży beton.

Kwestia hałasu, drgań i uciążliwości dla otoczenia też bywa przerysowywana. Pojawia się opinia, że HDD jest „bezgłośne”, a pion „robi katastrofę”. W praktyce większość nowoczesnych jednostek – i pionowych, i horyzontalnych – mieści się w podobnych widełkach hałasu, a o komforcie sąsiadów decyduje bardziej organizacja robót: godziny pracy, logistyka wywozu urobku, porządek na placu niż sama technologia wiercenia.

Przy większych inwestycjach kluczowy jest harmonogram innych branż. Pionowe odwierty lepiej zrobić przed posadowieniem ciężkich dźwigów, budową dróg wewnętrznych i zagospodarowaniem zieleni. HDD z kolei świetnie wpisuje się w etap „wykończeniowy”, kiedy trzeba dojść z kolektorem do budynku bez niszczenia gotowej infrastruktury. Tam, gdzie generalny wykonawca nie uwzględni kolejności prac, później pojawia się fałszywe wrażenie, że „ta technologia się nie sprawdziła”. Problemem zwykle jest nie maszyna, lecz planowanie.

Przy doborze między wiertnicą pionową a horyzontalną kluczowe są: geologia, dostępny teren, długość tras i realny budżet na organizację placu. Tam, gdzie parametry gruntu i logistyka sprzyjają sondom, pion daje prostsze, przewidywalne odwierty o dobrej wydajności cieplnej. Gdy działka jest pocięta instalacjami, drogami i zabudową, a głębokości nie muszą być duże, rozsądnie zaprojektowany HDD pozwala ułożyć kolektor tam, gdzie koparka czy klasyczna wiertnica po prostu nie mają szansy sięgnąć.

Dobór technologii a ekonomika odwiertów pod pompy ciepła

Zestawianie wiertnic pionowych i horyzontalnych zwykle kończy się na „cena za metr”. To skrót myślowy, który w praktyce potrafi całkowicie wypaczyć obraz inwestycji. Rzeczywisty koszt zależy od łącznie przewierconej długości, nakładów na organizację placu, logistyki urobku i liczby mobilizacji sprzętu.

„Cena za metr” kontra koszt kompletnego wymiennika

Przy sondach pionowych cena katalogowa obejmuje zazwyczaj: wiercenie, płuczkę, sondę, wypełnienie i podstawowe próby ciśnieniowe. Przy HDD stawka „za metr przewiertu” często dotyczy samego otworu – bez rury, bez rozwiercania do większej średnicy czy przyłączy do budynku. Porównywanie gołych stawek bywa więc mylące.

Jeśli zestawi się kompletny koszt jednego kW mocy cieplnej (obejmujący wszystkie odcinki kolektora), w wielu przypadkach pion nie wychodzi wcale drożej. Przy dużych głębokościach i gruntach o dobrej przewodności cieplnej sondy pionowe „pakują” sporo mocy na małej powierzchni, co redukuje liczbę odwiertów i sumaryczną długość rur.

Mit, że „HDD zawsze jest tańsze, bo jest płycej”, bierze się stąd, że inwestor widzi tylko szybkość jednego przewiertu. Rzeczywistość: przy długich, płytkich trasach rośnie liczba metrów rury, ilość płuczki, a często także czas lokalizacji i rozwiercania. Ostatecznie bilans bywa zbliżony – lub wręcz gorszy – niż kilka głębszych, dobrze zaplanowanych sond.

Koszty mobilizacji, serwisu i postoju

Kolejny element układanki to mobilizacja sprzętu. Wiertnica pionowa, która ma wykonać trzy–cztery odwierty przy małym domu, jest wrażliwa na każdy dzień przestoju: kolizje z innymi ekipami, brak projektu, niegotowe przyłącza. HDD, angażujące cały zestaw recyklingu płuczki i ciężarówki, jeszcze mocniej „karze” za dzień stania.

Przy inwestycjach rozłożonych w czasie warto szukać etapowania: np. wszystkie odwierty pionowe wykonane na raz, a prace HDD – dopiero po zakończeniu głównych robót drogowych lub kubaturowych. Mnożenie przyjazdów tej samej wiertnicy tylko po to, by „dokręcić jeszcze jedną sondę” generuje koszty niewidoczne w cenniku za metr.

Częsty mit na budowie: „jak zostawimy na weekend otwór, to nic się nie stanie”. To działa tylko w idealnych gruntach. W glinach, iłach czy nawodnionych piaskach każdy nieplanowany postój między etapami wiercenia, rurkowaniem a zacementowaniem może oznaczać powrót na budowę z młotem wyburzeniowym zamiast sondy. A to już zupełnie inna rubryka kosztowa.

Skala inwestycji i efekt „dużego placu zabaw”

Na większych obiektach – szkoły, magazyny, biurowce – ekonomia skali potrafi wywrócić układ sił między pionem a HDD. Dłuższe, zbiorcze trasy kolektorów przyłączających sondy do maszynowni często opłaca się wykonywać HDD, natomiast same sondy pionowe pozostają najtańszym sposobem „przebicia się” przez profil geologiczny.

W praktyce najlepiej działają układy mieszane: kilkadziesiąt–kilkaset sond pionowych spiętych poziomymi kolektorami prowadzonymi lokalnie HDD pod drogami, parkingami i fundamentami. Zamiast walczyć o to, która technologia „wygra”, rozsądniej traktować je jak zestaw narzędzi – wiertnica pionowa robi „dziury w dół”, HDD rozwiązuje problem kolizji na trasie rur.

Bezpieczeństwo pracy i ryzyka techniczne wiertnic pionowych i HDD

Przy odwiertach pod pompy ciepła mówi się głównie o parametrach cieplnych i kosztach, a dużo rzadziej o bezpieczeństwie procesu. Awarie i błędy organizacyjne nie tylko podbijają budżet; potrafią zablokować możliwość wykonania instalacji na danym terenie.

Ryzyko zakleszczenia narzędzi i utraty otworu

Zarówno pion, jak i HDD zmagają się z tym samym wrogiem: niestabilnymi ścianami otworu oraz niewłaściwą cyrkulacją płuczki. W pionie klasyczne sytuacje krytyczne to:

• zbyt długie przerwy między kolejnymi zjazdami rur osłonowych,
• zmiana litologii bez korekty parametrów płuczki,
• próba „dojechania do projektu” mimo spadających wydatków płuczki i rosnących momentów obrotowych.

W HDD podobne objawy – wzrost momentu, spadek przepływu, przeciekanie płuczki – sygnalizują zagrożenie uwięzieniem ciągu przewiertowego. Różnica polega na tym, że w pionie istnieje zwykle możliwość szybkiego rozwiercenia lub odwiercenia części kolumny, podczas gdy w poziomie każdy manewr jest trudniejszy, bo narzędzie „leży” w łuku i nie działa na nie czysta grawitacja.

Mit, że „małe głębokości zawsze są bezpieczne”, jest groźny. W płytkich, lecz agresywnych gruntach (ił, glina, rumosz ze spękaną skałą) utrata cyrkulacji i zakleszczenie świdra może nastąpić szybciej niż przy dobrze dobranej technologii na większych głębokościach. Znane są przypadki, gdy 20–30-metrowy otwór HDD został porzucony jako nie do odzyskania, podczas gdy 150-metrowe sondy pionowe w tym samym rejonie wykonano bez problemu.

Kontrola płuczki a bezpieczeństwo budynków i instalacji

Przy pompach ciepła obie technologie operują często w bliskim sąsiedztwie fundamentów, sieci wod-kan i kabli. Utrata płuczki lub jej niekontrolowany wypływ (frac-out) może spowodować miejscowe podmycie gruntu. HDD, z racji prowadzenia otworu pod istniejącą infrastrukturą, ma tu większe pole do błędu.

Dlatego przy HDD na terenach zurbanizowanych absolutną podstawą jest:

• stały monitoring ciśnienia pompy płuczkowej,
• obchody kontrolne w rejonie trasy przewiertu (szukanie wycieków płuczki),
• przemyślane parametry mieszanki – tak, aby maksymalnie ograniczyć filtrację i penetrację do pęknięć w gruncie.

W pionie ryzyko wpływu na sąsiednie obiekty jest mniejsze, ale wciąż obecne – zwłaszcza przy wierceniu blisko starych fundamentów lub ścian oporowych. Błędem jest założenie, że „skoro wiercimy w dół, to nic nie może wypłynąć na boki”. W gruntach warstwowanych płuczka znajduje drogę najmniejszego oporu, czasem wiele metrów od otworu.

Bezpieczeństwo ludzi i sprzętu na ograniczonej przestrzeni

Wiertnice pionowe zwykle pracują „prosto”: maszt, stół obrotowy, strefa podawania rur. Zagrożenia to przede wszystkim upadek z wysokości przy obsłudze masztu, przygniecenie rurami i kontakt z elementami obrotowymi. HDD dodaje do tego dodatkową geometrię – długie odcinki rur leżące na gruncie, linie płuczkowe, separator i zbiorniki.

Na małych działkach powstaje ryzyko „potknięcia się o własną logistykę”: rury od płuczki przecinają ciągi komunikacyjne, brakuje wyraźnie oznaczonych stref niebezpiecznych, koparka i wiertnica próbują manewrować na tej samej powierzchni. Dobrą praktyką jest ustawienie sprzętu tak, by minimalizować krzyżowanie się torów jazdy z liniami rurowymi i przewodami zasilającymi.

Wpływ wiertnic na efektywność cieplną instalacji

Maszyna, sposób prowadzenia otworu i jakość wypełnienia mają bezpośredni wpływ na sezonową wydajność pompy ciepła. To nie jest tylko kwestia „czy dojedziemy do projektowanej głębokości” – równie ważne jest, jak będzie wyglądać kontakt sondy z gruntem przez kolejne dekady.

Jakość wypełnienia otworu w sondach pionowych

Efektywny wymiennik pionowy wymaga jednolitego, dobrze przewodzącego materiału w otworze. Problemy zaczynają się, gdy:

• otwór nie jest odmulony przed zacementowaniem,
• stosuje się piasek zamiast mieszanek bentonitowo-cementowych o znanej przewodności,
• rury sondy „wiszą” w otworze, a materiał nie wypełnia całego przekroju.

W praktyce najgorsze są sytuacje, gdy zespół wiertniczy zostawia inwestorowi „dziurę z sondą”, a wypełnienie odkłada się „na później” i robi byle jak, często zwykłą pompą do betonu. Przerwany proces to ryzyko segregacji urobku, powstawania soczewek o niższej przewodności i mikroprzestrzeni wypełnionych wodą, które działają jak izolator.

Przy dobrze zorganizowanej wiertnicy pionowej wypełnianie odbywa się w jednym ciągu: zjazd sondy, płukanie, zaciąganie mieszanki od dołu do góry. Współczynnik przewodzenia ciepła gotowego wymiennika można wtedy w przybliżeniu przewidzieć z katalogu zastosowanej mieszanki – i rzeczywiście osiągnąć w praktyce.

Stykanie się rury z gruntem przy kolektorach HDD

Przy przewiertach sterowanych kluczowe jest, jak dobra jest adhezja rury do ściany przewiertu. Zbyt duża średnica rozwiertu w stosunku do średnicy rury skutkuje „płaszczem” z płuczki i wody między rurą a gruntem. Ciepło musi przechodzić przez ten pośredni, gorzej przewodzący ośrodek.

Dlatego przy kolektorach HDD pod pompy ciepła stosuje się najczęściej umiarkowane powiększenia średnicy (np. 1,3–1,5 średnicy rury), tak by rura podczas wciągania delikatnie „drapała” ściany otworu i osiadała na nich po zakończeniu procesu. Rozdmuchane otwory, przygotowywane jak pod linie teletechniczne, ograniczają kontakt z gruntem i pogarszają parametry termiczne.

Mit, że „im większy otwór, tym lepsze chłodzenie rury”, jest odwrotny do tego, co liczy się przy pompach ciepła. Chodzi o jak najkrótszą drogę przewodzenia ciepła do gruntu, a nie o tworzenie zbiorniczka płuczki wokół przewodu. Ten zbiorniczek będzie przez lata zmieniał objętość, odparowywał, ulegał zanieczyszczeniom – i w praktyce stanie się izolatorem.

Równomierność rozkładu temperatury w wymienniku

Sondy pionowe, przy odpowiednim rozstawie, zapewniają relatywnie jednolite pole temperatury w gruncie. Gdy użyje się HDD do ułożenia bardzo długiego, meandrującego kolektora, łatwo o obszary, w których rury są za blisko siebie, oraz takie, gdzie brakuje ich zupełnie. To potem wychodzi w eksploatacji jako lokalne przechłodzenie lub przegrzanie fragmentów działki.

Rozsądnym kompromisem jest stosowanie HDD w układach, gdzie geometria kolektora jest z góry kontrolowana: np. kilka równoległych przewiertów pod parkingiem, z zachowanymi odstępami projektowymi. Im więcej „fantazji” przy trasowaniu, tym większe ryzyko, że po kilku sezonach grunt w pobliżu budynku będzie wyziębiony, a dalej – praktycznie niewykorzystany.

Aspekty formalne i projektowe przy wyborze technologii

Sam wybór między wiertnicą pionową a HDD bywa podyktowany nie tyle analizą techniczną, ile lokalnymi przepisami i procedurami. W niektórych regionach sondy pionowe traktuje się jak małe otwory hydrogeologiczne, w innych – jako instalacje budowlane. To przekłada się na wymagania dokumentacyjne i czas procedowania.

Uzyskiwanie zgód na odwierty pionowe

Dla sond pionowych kluczowe są:

• głębokość odwiertu,
• czy przechodzi on przez warstwy wodonośne istotne dla ujęć wody,
• odległość od istniejących studni i ujęć komunalnych.

Przekroczenie określonych głębokości albo wejście w strefy ochronne ujęć wody może oznaczać konieczność opracowania dokumentacji hydrogeologicznej, uzgodnień z urzędem górniczym czy służbami ochrony środowiska. Dla projektanta i wykonawcy jest to sygnał, że proste „wiercimy 100 metrów i po sprawie” może zamienić się w procedurę ciągnącą się miesiącami.

Bywa, że zespół projektowy decyduje się z tego powodu ograniczyć głębokość sond i zwiększyć ich liczbę, by pozostać w prostszym reżimie prawnym. Z czysto technicznego punktu widzenia głębsze sondy byłyby może korzystniejsze, ale prawo i lokalne interpretacje przeważają szalę.

Formalności przy przewiertach HDD

Przewierty sterowane, zwłaszcza prowadzone pod drogami publicznymi czy w pasach technicznych, wymagają najczęściej:

• uzgodnienia z zarządcą drogi lub terenu,
• koordynacji z gestorami sieci (energia, gaz, telekomunikacja),
• przedstawienia projektu trasy przewiertu z zaznaczoną głębokością, łukami i odległościami od istniejących instalacji.

• w niektórych gminach – osobnego pozwolenia na zajęcie pasa drogowego, nawet gdy wiertnica stoi poza nim, a pod drogą przechodzi tylko odcinek kolektora,
• opracowania projektu czasowej organizacji ruchu, jeśli prace powodują choćby częściowe zawężenie jezdni lub chodnika.

Mit, że „HDD nie rusza drogi, więc nie potrzeba żadnych zgód”, szybko zderza się z rzeczywistością. Zarządcy coraz częściej wymagają pełnego kompletu dokumentów, bo wolą z wyprzedzeniem wiedzieć, co przechodzi pod ich infrastrukturą i na jakiej głębokości. W praktyce bywa, że przewiert pod lokalną ulicą wymaga więcej uzgodnień niż kilka odwiertów pionowych wykonanych w całości na prywatnej działce.

Przy przewiertach długich, prowadzonych pod kilkoma działkami, dochodzi jeszcze temat prawa do dysponowania gruntem w strefie podziemnej. Właściciele często nie mają świadomości, że kolektor „przelatuje” pod ich posesją parę metrów poniżej poziomu gruntu i reagują nerwowo, gdy dowiedzą się o tym po fakcie. Rozsądny projektant zabezpiecza się tu umowami służebności lub przynajmniej pisemnymi zgodami, nawet jeśli lokalne prawo nie opisuje takich przypadków wprost.

Od strony formalnej przewierty pod pompy ciepła bywają wrzucane do jednego worka z instalacjami wodno-kanalizacyjnymi czy teletechnicznymi. To rodzi nieporozumienia: urzędnik oczekuje np. studzienek rewizyjnych lub możliwości płukania rurociągu, a tu jest zamknięty obieg glikolu. Dobra dokumentacja techniczna, jasno pokazująca charakter instalacji i brak wpływu na stosunki wodne, zwykle skraca dyskusje i zmniejsza liczbę „kreatywnych” wymogów.

Ostateczny wybór między wiertnicą pionową a horyzontalną rzadko sprowadza się do prostego „co tańsze za metr”. Decyduje kombinacja geologii, geometrii działki, dostępności sprzętu, ale też lokalnych procedur i nastawienia urzędu. Tam, gdzie sondy pionowe blokują strefy ochronne ujęć wody, HDD pozwala obejść problem; w innych lokalizacjach kilka prostych odwiertów z legalizacją jak dla małych instalacji budowlanych okaże się bez porównania szybsze i stabilniejsze formalnie. Dobrze przygotowany projekt od razu wskazuje, która technologia ma realne szanse przejść sito urzędnicze i jednocześnie dać instalacji pomp ciepła warunki do spokojnej pracy przez następne kilkadziesiąt lat.

Podstawy wiercenia pod pompy ciepła – o co chodzi w instalacji gruntowej

Instalacja gruntowa z pompą ciepła to w gruncie rzeczy prosta układanka: źródło dolne, pompa, odbiorniki ciepła. Komplikacje zaczynają się w momencie, gdy trzeba przełożyć projektowy „kilowat mocy z gruntu” na konkretną długość sond, rozstaw kolektorów i dobraną do tego maszynę wiercącą.

Źródło dolne pełni dwie role jednocześnie. Z jednej strony ma dostarczać stabilnego strumienia energii do parownika pompy ciepła. Z drugiej – nie może nadmiernie zaburzać równowagi termicznej gruntu, bo po kilku sezonach instalacja zacznie „siadać” z wydajnością.

Bilans cieplny gruntu kontra możliwości wiercenia

Projektantowi chodzi nie tylko o to, by „uzbierać” kilometry rur. Każdy metr wymiennika ma swoją moc jednostkową, która zależy od:

• rodzaju gruntu (piaski, żwiry, iły, skały zwięzłe),
• poziomu i przepływu wód gruntowych,
• geometrii wymiennika – pion, poziom, spirale, meandry HDD,
• jakości wykonania otworów i wypełnienia.

Mit, że „metr odwiertu to zawsze mniej więcej tyle samo mocy”, rozpada się przy pierwszej większej inwestycji. W skałach z dobrą przewodnością można pracować z wysokim obciążeniem liniowym, podczas gdy w suchych piaskach ten sam metr da znacznie mniejszą moc i będzie bardziej wrażliwy na przechłodzenie.

Znaczenie stabilności temperaturowej w długim okresie

Pionowe sondy i kolektory HDD mają wspólny cel: utrzymać możliwie stałą temperaturę medium w obiegu solanka–woda przez kilkanaście, kilkadziesiąt lat. Kluczowe jest to, jak szybko grunt wokół rur się wychładza (lub nagrzewa w trybie chłodzenia aktywnego) i czy ma szansę się regenerować między sezonami.

W gruntach o dobrej przewodności i z obecnością wody ruchomej regeneracja jest naturalna. W układach, gdzie kolektor HDD „zawija” na niewielkiej głębokości w suchym gruncie, a budynek eksploatuje pompę ciepła przez większość roku, margines błędu jest mniejszy. Stąd tak duży nacisk na odpowiednie obciążenie wymiennika – zbyt agresywny projekt zemści się obniżeniem temperatur solanki i spadkiem COP.

Wiertnice pionowe do pomp ciepła – budowa, rodzaje, zastosowanie

Pod wspólną nazwą „wiertnica pionowa” kryją się zarówno lekkie maszyny na gumowych gąsienicach, mieszczące się w bramie garażowej, jak i ciężkie zestawy obrotowo–udarowe na podwoziu ciężarówki. Dla pompy ciepła nie ma znaczenia, jak wygląda maszyna – liczy się to, czy jest w stanie wykonać zaprojektowany otwór w danym gruncie z powtarzalną jakością.

Podstawowe konfiguracje układów wiercących

Najczęściej spotykane przy sondach gruntowych są trzy typy układów:

• obrotowe z płuczką – klasyczne wiercenie obrotowe, płuczka transportuje urobek ku górze i stabilizuje ściany otworu,
• obrotowo–udarowe – mechaniczne dobijanie korony w skałach zwięzłych, często z powietrzem jako medium płucznym,
• rdzeniowe – rzadziej przy samych sondach, częściej przy rozpoznaniu geologicznym i dokumentacji hydrogeologicznej.

Mit, że „do sond wystarczy byle lekka wiertnica, bo to przecież tylko PVC w ziemię”, bierze się z małych instalacji w prostych gruntach. W momencie, gdy wchodzą głębokości ponad 100 m, warstwy zwięzłe i oczekiwanie inwestora na szybką realizację, zaczyna się liczyć moment obrotowy, uciąg, system płuczkowy i zapas mocy.

Elementy wiertnicy istotne z punktu widzenia źródła dolnego

Nie każdy detal maszyny ma znaczenie dla instalatora pomp ciepła, ale kilka parametrów przekłada się wprost na jakość sond:

• stół obrotowy / głowica obrotowa – stabilność obrotu i brak bicia ograniczają rozwiercanie otworu ponad potrzeby;
• układ płuczkowy – możliwość kontroli gęstości i lepkości płuczki ma wpływ na wynos urobku i czystość ścian otworu;
• system rurowania – w trudnych gruntach tymczasowe rury osłonowe decydują, czy otwór się nie obsunie, zanim wjedzie sonda i wypełnienie.

Maszyny wyposażone w sensowny system mieszania i recyrkulacji płuczki dają nie tylko wyższą wydajność wiercenia. Umożliwiają też lepsze przygotowanie otworu do wprowadzenia sondy i iniekcji, a to bezpośrednio wpływa na parametry cieplne.

Zastosowanie wiertnic pionowych na małych i dużych inwestycjach

Na małych działkach dominują kompaktowe wiertnice gąsienicowe, często z masą kilku ton, które mieszczą się między istniejącymi zabudowaniami i nie potrzebują ciężkiego transportu. Ograniczeniem bywa jednak zasięg roboczy i moc – przy dużej liczbie odwiertów czas realizacji mocno się wydłuża.

Przy większych polach sondowych wchodzą do gry większe zestawy na podwoziach samochodowych. Wykonują otwory szybciej, z lepszą powtarzalnością średnicy i jakości ścian, ale wymagają solidnego dojazdu i więcej miejsca na placu. Typowy kompromis to zestawienie jednej maszyny głównej z mniejszą, która „doczyszcza” boki działki i trudniej dostępne narożniki.

Wiertnice horyzontalne (HDD) – kiedy mają sens przy pompach ciepła

Wiertnice do przewiertów sterowanych kojarzą się zwykle z kanalizacją tłoczną, kablami czy gazem. W zastosowaniach dla pomp ciepła ich zaleta jest inna: możliwość ułożenia kolektora gruntowego tam, gdzie pionowe sondy są niepraktyczne lub formalnie zablokowane.

Typowe scenariusze zastosowania HDD przy źródłach dolnych

Kilka sytuacji, w których HDD realnie wygrywa z pionem:

• ograniczona powierzchnia działki przy domu jednorodzinnym, ale możliwość przejścia pod drogą lub parkingiem na sąsiedni teren techniczny,
• strefy ochronne ujęć wody, które zabraniają odwiertów pionowych, ale dopuszczają płytkie instalacje liniowe,
• obszary silnie uzbrojone – łatwiej „przefrunąć” pod gęstą siatką instalacji, niż wciskać sondy między istniejące sieci,
• modernizacje istniejących obiektów, gdzie nie ma zgody na rozkopanie terenu (np. zabytkowe dziedzińce, świeżo wykonane parkingi).

Rzeczywistość jest mniej spektakularna niż marketing niektórych firm HDD. Przewiertami nie „uzdrowi się” każdej trudnej działki. W niektórych układach 3–4 odwierty pionowe w jednym narożniku działki dadzą lepszy efekt niż długi meander pod całą zabudową.

Ograniczenia geometrii kolektorów HDD

Projekt kolektora HDD musi uwzględniać minimalne promienie łuków i możliwości prowadzenia pilotażu. Zbyt ciasne załamania:

• utrudniają wciąganie rury PE o odpowiedniej średnicy,
• zwiększają ryzyko nadmiernego rozwiercenia w strefach łuków,
• mogą prowadzić do lokalnych „kieszeni” z płuczką, która izoluje rurę od gruntu.

Mit, że w HDD „da się wygiąć kolektor jak się chce, byle wiertnica była sterowana”, kończy się, gdy przychodzi do wciągania kilkudziesięciometrowego odcinka rury o średnicy 40–50 mm w jednym kawałku. Grunt nie zawsze „odpuści”, a odkształcenie rury na stałe psuje hydraulikę obiegu.

Specyfika maszyn HDD w funkcji źródła dolnego

Wiertnice horyzontalne różnią się od pionowych nie tylko orientacją pracy. Mają inny zestaw priorytetów:

• dokładne prowadzenie pilotażu – istotne dla zachowania założonych głębokości i odstępów od innych instalacji,
• kontrola płuczki – mieszanina musi jednocześnie smarować, chłodzić narzędzie i stabilizować otwór,
• system rozwiertaków – dobór średnicy i rodzaju narzędzia warunkuje jakość kontaktu rury z gruntem.

Z punktu widzenia pompy ciepła ważne jest, by maszyna HDD pozwalała na umiarkowane rozwiercanie, a nie typowe dla sieci teletechnicznych „duży otwór, mały przewód”. Doświadczone ekipy potrafią to pogodzić, ale wymaga to innego podejścia niż przy standardowych przewiertach pod kable.

Kluczowe parametry techniczne – jak porównywać wiertnice pionowe i horyzontalne

Porównywanie maszyn do pionu i HDD tylko na podstawie „ile metrów dziennie” jest zwodnicze. W źródłach dolnych liczy się nie tyle prędkość metrażu, ile powtarzalność parametrów termicznych gotowego wymiennika.

Głębokość / zasięg a obciążenie liniowe wymiennika

Wiertnice pionowe oferują duży zakres głębokości – od kilkudziesięciu do kilkuset metrów na pojedynczy otwór. Daje to możliwość kształtowania obciążenia liniowego poprzez dobór liczby i głębokości sond. W praktyce łatwiej jest ustawić kilka sond po 80–100 m z rozsądnym rozstawem, niż ryzykować jedną bardzo głęboką.

Maszyny HDD mają w teorii podobne zasięgi długościowe, ale kolektor pracuje w inny sposób. Zamiast punktowego „słupa” wymiennika mamy długi, stosunkowo płytki odcinek rury. Obciążenie jednostkowe przelicza się na metr bieżący przewodu w danym gruncie i głębokości, co mocniej obciąża strefę przypowierzchniową.

Moment obrotowy, siła pociągowa i ich wpływ na jakość otworu

Przy sondach pionowych liczy się moment obrotowy i uciąg, bo decydują o:

• możliwości wiercenia w zwięzłych skałach bez przesadnego rozwiercania,
• bezpiecznym wyciąganiu świdra i rur w razie zaciśnięcia,
• utrzymaniu osiowości otworu na większych głębokościach.

Przy HDD z kolei kluczowa jest siła wciągania rury w rozwiercony otwór. Jeśli maszyna pracuje na granicy swoich możliwości, ekipa będzie dążyć do powiększenia otworu ponad optimum, aby ułatwić wciąganie. Z punktu widzenia pomp ciepła to prosty przepis na powstanie „kożucha płuczkowego” i pogorszenie przewodności cieplnej.

Systemy płuczkowe i kontrola parametrów roboczych

W obu technologiach płuczka decyduje o stabilności otworu. Różnica leży w jej funkcji końcowej:

• w pionie – po zakończeniu wiercenia dąży się do maksymalnego usunięcia płuczki z otworu przed wypełnieniem,
• w HDD – część płuczki pozostaje w strefie wokół rury, tworząc warstwę kontaktową grunt–płuczka–rura.

Mit, że każda płuczka „dobrze przewodzi ciepło”, pojawia się regularnie. Parametry cieplne bentonitu czy mieszanek polimerowych są gorsze niż dobrze uwodnionego gruntu mineralnego. Dlatego w pionie tak mocno naciska się na iniekcję mieszanek o podwyższonej przewodności, a przy HDD – na ograniczanie grubości warstwy płuczki między rurą a gruntem.

Warunki gruntowe i geologiczne – które maszyny radzą sobie lepiej

Dobór technologii wiercenia bez znajomości geologii to hazard. Ta sama wiertnica pionowa może być błyskawiczna w iłach i kompletnie niewydolna w zwięzłych wapieniach. HDD podobnie – w jednorodnych piaskach działa jak marzenie, w otoczakach i żwirach zamienia się w walkę o utrzymanie toru.

Grunty spoiste i niespoiste a stabilność otworu

W gruntach spoistych (ił, glina, łupki ilaste) pionowe otwory utrzymują się zazwyczaj dobrze, ale przy dużych głębokościach rośnie ryzyko zamykania ścian. Wymaga to odpowiednio dobranej płuczki i często tymczasowego rurowania. HDD w takich warunkach potrafi być efektywne, o ile kontroluje się parametry płuczki i ciśnienia, aby nie doprowadzić do wypływów („frack-outów”) na powierzchni.

W gruntach niespoistych (piaski, żwiry) sytuacja odwraca się częściowo na korzyść HDD: przewiert na umiarkowanej głębokości, prowadzony z odpowiednią płuczką, utrzymuje stabilność ścian. Pionowe otwory, zwłaszcza głębsze, mogą wymagać pełnego rurowania stref luźnych, co podnosi koszt i wydłuża czas.

W formacjach naprzemiennych (przemiany iłów, piasków, żwirów) przewagę zwykle zyskuje elastyczna wiertnica pionowa z możliwością szybkiej zmiany narzędzi i parametrów płuczki. Przewiert sterowany przez soczewki żwirowe i soczewki iłowe bywa loterią: tam, gdzie pion „złapie” stabilną sekcję i przejdzie dalej, HDD może zacząć „pływać” torem, co utrudnia trzymanie projektowanej głębokości kolektora.

Skały zwięzłe, spękane i obecność otoczaków

W skałach litych przewaga technologii pionowej jest zazwyczaj wyraźna. Maszyny do sond pionowych są projektowane do długotrwałej pracy w twardych formacjach, z możliwością stosowania ciężkich koron i młotów wgłębnych. Otwór ma wtedy stosunkowo niewielką średnicę, dobrą prostoliniowość i przewidywalny profil temperaturowy na głębokości. HDD w takich warunkach szybko dobija do granicy ekonomicznej – zużycie narzędzi, niska prędkość wiercenia i ryzyko odchyłek toru powodują, że każdy dodatkowy metr kosztuje nieproporcjonalnie więcej.

Skały spękane i poziomy z dużą ilością otoczaków są problematyczne dla obu technologii, ale w inny sposób. Pion może mieć kłopot z utrzymaniem ścian w strefach luźnych bloków, jednak stosuje się wtedy rurowanie i odpowiednią płuczkę stabilizującą. HDD natomiast cierpi na „uciekanie” narzędzia po spękaniach i przeskakiwanie po dużych otoczakach. Skutkiem bywa trudny do skorygowania tor przewiertu, miejscowe poszerzenia i nieregularny styk rury z gruntem, co termicznie wychodzi dopiero przy eksploatacji.

Często powtarza się mit, że „jak jest kamień, to tylko HDD go ominie”. W praktyce pojedyncze głazy łatwiej „przegryźć” pionową koroną lub obejść lekką zmianą kierunku otworu niż sterować długim horyzontalnym profilem, który skręca, nurkuje i wraca na zadany poziom. Sterowanie narzędziem na kilkudziesięciu metrach pod ziemią ma swoje granice – geologia nie czyta katalogu wiertnicy.

Wody gruntowe i ryzyko niekontrolowanych wypływów

Przy wysokim poziomie wód gruntowych wiertnice pionowe zwykle radzą sobie dzięki rurowaniu i świadomemu dobraniu ciężaru właściwego płuczki. Otwór można fazami zabezpieczać, sondę osadzić, a następnie zainiektować przewodzącą mieszanką. Problemem są raczej lokalne dopływy o dużej wydajności, wymagające mocnego zestawu pompowego i dobrej organizacji robót, niż sama obecność wody.

W HDD ryzyko przenosi się na powierzchnię. Przewiert prowadzony w strefie nasączonej wodą, przy zbyt dużym ciśnieniu płuczki, może skończyć się wypływami na trawniku, w piwnicy sąsiada albo w korycie pobliskiego cieku. Dla kolektora pomp ciepła oznacza to nie tylko problem formalny, ale też utratę kontroli nad geometrią i jednorodnością otuliny wokół rury. Wody gruntowe nie są więc automatycznie argumentem za HDD – często sensowniejsza jest klasyczna sonda lub płytki kolektor poziomy, jeśli teren na to pozwala.

Rzeczywistość jest taka, że najbardziej „hydrologicznie trudne” działki wcale nie potrzebują egzotyki sprzętowej, tylko poprawnie zrobionego projektu geologicznego i doświadczonej ekipy. Tam, gdzie dokumentacja hydrogeologiczna jest traktowana jako zbędny koszt, kończy się to później sporami o to, która technologia była gorsza, zamiast prostego stwierdzenia: zabrakło danych do właściwego doboru maszyny.

Inny powracający mit mówi, że „HDD mniej miesza wody gruntowe, więc jest bardziej ekologiczne”. Rzeczywistość bywa odwrotna: źle prowadzony przewiert, przecinający kilka poziomów wodonośnych, może stworzyć trwały „most hydrauliczny” między warstwami. W pionie takie ryzyko też istnieje, ale procedury uszczelniania kolumny otworu są lepiej opisane w przepisach i praktyce geotermalnej, a technolodzy mają do dyspozycji sprawdzone receptury zaczynów i iniekcji. W HDD nierzadko stosuje się rozwiązania z branży liniowej (gaz, wodociągi), gdzie szczelność cieplna i hydrogeologiczna nie była pierwszym kryterium.

Jeżeli działka leży w strefie ochrony ujęć wody, obok jeziora czy w bezpośrednim sąsiedztwie cieków, geolog i projektant instalacji powinni wspólnie przeanalizować nie tylko ryzyko utraty płuczki, lecz także długoterminowe zmiany w przepływie wód podziemnych. Czasem konkluzja jest zaskakująco prosta: zamiast kombinować z przewiertami pod skarpą lub pod korytem rzeki, lepiej przesunąć budynek o kilka metrów i spokojnie wstawić klasyczne sondy pionowe w miejscu, gdzie układ hydrogeologiczny jest przewidywalny.

Ostatecznie wybór między wiertnicą pionową a horyzontalną to nie kwestia „modnej technologii”, tylko zimnej kalkulacji: geologia, dostępny teren, wymagania mocy, budżet i zaplecze wykonawcy. Tam, gdzie ponad połowa założeń opiera się na domysłach, nawet najlepsza maszyna nie obroni złej koncepcji. Tam, gdzie jest dobra dokumentacja, jasno określone priorytety i wykonawca, który zna ograniczenia swojego sprzętu, zarówno pion, jak i HDD potrafią dać stabilne źródło dolne na dekady.

Najczęściej zadawane pytania (FAQ)

Jaka wiertnica jest potrzebna do pompy ciepła: pionowa czy horyzontalna?

Rodzaj wiertnicy zależy wyłącznie od typu dolnego źródła ciepła, a nie od „widzimisię” wykonawcy. Do sond pionowych (głębokie odwierty 70–100 m i więcej) stosuje się klasyczne wiertnice pionowe – geotermalne lub geotechniczne. Tylko one zapewniają odpowiednią głębokość, prostolinijność otworu i możliwość stosowania rur osłonowych oraz płuczki.

Wiertnice horyzontalne HDD wykorzystuje się przy przewiertach pod instalacje – kiedy trzeba przejść pod drogą, tarasem, parkingiem czy istniejącym budynkiem. One nie zastępują pionowych odwiertów, lecz rozwiązują problem ułożenia rur w trudno dostępnym terenie.

Czy do każdej pompy ciepła potrzebna jest duża, ciężka wiertnica?

Mit polega na tym, że każda gruntowa pompa ciepła „musi” oznaczać ciężką wiertnicę i pół działki rozkopane. Rzeczywistość jest taka, że duża wiertnica jest potrzebna głównie przy sondach pionowych o znacznych głębokościach i dużej łącznej liczbie metrów odwiertów.

Przy kolektorach poziomych często wystarcza minikoparka, koparko‑ładowarka lub koparka łańcuchowa, bez angażowania wiertnicy. Wiertnica horyzontalna pojawia się tylko punktowo – tam, gdzie trzeba zrobić przewiert pod przeszkodą, a nie ma możliwości klasycznego wykopu.

Kiedy opłaca się robić sondy pionowe, a kiedy kolektor poziomy?

Sondy pionowe sprawdzają się tam, gdzie działka jest mała, zabudowana lub nie chcemy „zjadać” ogrodu szerokimi wykopami. Pozwalają uzyskać dużą łączną długość wymiennika na stosunkowo niewielkiej powierzchni, ale wymagają profesjonalnej wiertnicy pionowej i bardziej zaawansowanej technologii (płuczka, rury osłonowe itd.).

Kolektor poziomy jest sensowny, gdy mamy spory, niezabudowany teren i dobre warunki do pracy sprzętem ziemnym. Jest prostszy pod względem sprzętowym (koparki zamiast wiertnicy), ale wymaga dużej powierzchni i odpowiedniej głębokości wykopów, zwykle 1,2–1,8 m. W małych, gęsto zabudowanych działkach częściej wygrywają sondy pionowe.

Jak głęboko trzeba wiercić pod sondy pionowe do pompy ciepła?

Głębokość pojedynczego odwiertu zależy od projektu, warunków gruntowych i zapotrzebowania na moc. Dla domów jednorodzinnych typowe są odwierty rzędu 70–120 m, wykonywane w kilku sztukach. Dla większych obiektów powstaje całe „pole sond” o sumarycznej długości sięgającej setek metrów.

Do takich głębokości nie wystarczy lekki sprzęt statywowy czy ręczne świdry. Wymagana jest pełnowymiarowa wiertnica pionowa, która zapewni nie tylko osiągnięcie założonej głębokości, ale też odpowiednią wydajność dzienną, tak aby prace nie trwały tygodniami.

Do czego konkretnie używa się wiertnic horyzontalnych przy pompach ciepła?

Wiertnice horyzontalne HDD stosuje się głównie do przewiertów pod przeszkodami terenowymi. Przykłady z praktyki: przejście kolektora pod drogą dojazdową, pod istniejącym tarasem, pod chodnikiem, pod niewielkim ciekiem wodnym albo pod fundamentem garażu.

W takim zastosowaniu wiertnica HDD nie „pozyskuje” energii z głębokich warstw gruntu – służy wyłącznie do ułożenia rurociągów w miejscach, gdzie klasyczny wykop byłby niemożliwy lub bardzo kosztowny. Mit, że HDD może zastąpić typowe odwierty geotermalne, jest mocno przesadzony – to raczej narzędzie do rozwiązywania problemów logistycznych instalacji.

Czy kolektor poziomy zawsze da się zrobić bez wiertnicy?

W większości prostych przypadków kolektor poziomy wykonuje się wyłącznie sprzętem do robót ziemnych: minikoparką, koparko‑ładowarką czy koparką łańcuchową. Wiercenie pionowe nie jest tu potrzebne, bo rury układa się w wykopach na głębokości około 1,2–1,8 m.

Wyjątkiem są działki mocno pocięte infrastrukturą lub z dużą liczbą przeszkód. Wtedy kolektor robi się w wykopie tam, gdzie się da, a w najtrudniejszych miejscach stosuje się przewierty HDD (np. pod drogą lub zabudową). Wciąż jednak podstawą jest sprzęt ziemny, a nie duża wiertnica pionowa.

Jakie podwozie wiertnicy pionowej najlepiej sprawdzi się przy domowej instalacji?

Najczęściej przy domach jednorodzinnych używa się wiertnic na podwoziu gąsienicowym. Mają dobre właściwości terenowe, mniejszy nacisk na grunt i potrafią wjechać na słabsze podłoże czy węższe działki. Trzeba je jednak dowieźć na miejsce lawetą.

Wiertnice na podwoziu samochodowym szybciej przemieszczają się po drogach, ale gorzej radzą sobie na miękkim gruncie i w ciasnych wjazdach. Mniejsze jednostki przyczepiane mogą być dobrym kompromisem przy płytszych odwiertach i w trudnych dojazdach, jednak ich możliwości są ograniczone w porównaniu z pełnowymiarowymi maszynami geotermalnymi.

Co warto zapamiętać

• Dobór wiertnicy wynika z rodzaju dolnego źródła ciepła: sondy pionowe wymagają klasycznej wiertnicy pionowej, kolektor poziomy zwykle wystarczy wykopać koparką, a przewierty pod instalacje to domena wiertnic horyzontalnych HDD.
• Moc pompy ciepła bezpośrednio przekłada się na łączną długość odwiertów pionowych – im wyższa moc, tym więcej metrów sond i tym większe wymagania co do zasięgu i wydajności dziennej wiertnicy pionowej.
• Mit, że każda pompa gruntowa oznacza „ogromną” wiertnicę na podjeździe, rozbija się o praktykę: przy kolektorach poziomych często wystarcza minikoparka i prosty osprzęt, a ciężki sprzęt pojawia się dopiero przy głębokich sondach pionowych.
• Wiertnice horyzontalne HDD nie służą do wykonywania klasycznych odwiertów geotermalnych – ich rolą jest przejście pod przeszkodami (drogi, tarasy, parkingi, fundamenty) i logistyczne „doprowadzenie” kolektora tam, gdzie nie da się zrobić otwartego wykopu.
• Ciężka wiertnica pionowa jest konieczna przy głębokich otworach (kilkadziesiąt metrów i więcej), trudnych warunkach gruntowych i dużej łącznej liczbie metrów odwiertów, kiedy liczy się szybkość pracy i możliwość stabilizacji otworu.
• Lekki sprzęt – minikoparki, małe statywowe wiertnice czy ręczne świdry – sprawdza się tylko przy płytkich, pomocniczych otworach lub niewielkich wymiennikach; w typowych instalacjach geotermalnych dla domów jednorodzinnych standardem pozostaje profesjonalna wiertnica pionowa.
