Monitoring osiadania i pęknięć sąsiednich budynków podczas głębokich wykopów w zwartej zabudowie

Dlaczego monitoring sąsiednich budynków przy głębokich wykopach jest kluczowy

Ryzyko przy głębokich wykopach w zwartej zabudowie

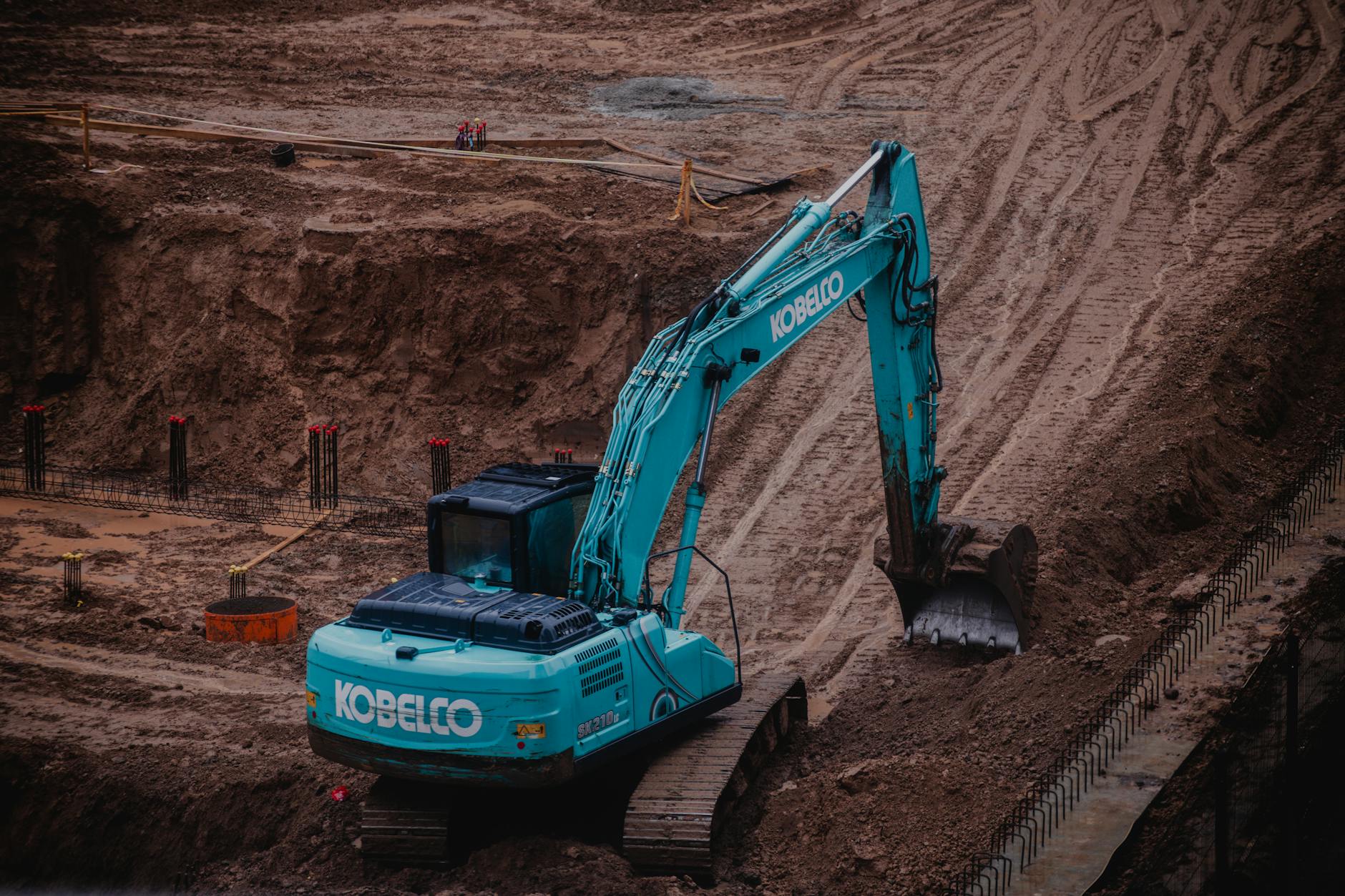

Głęboki wykop w zwartej zabudowie miejskiej to jedno z bardziej ryzykownych przedsięwzięć na budowie. Przykład jest prosty: inwestycja pod garaż podziemny w centrum miasta, wykop na kilka kondygnacji w dół, a tuż obok stuletnia kamienica posadowiona płytko na ławach. Obudowa wykopu może być poprawnie zaprojektowana, wykonawca może trzymać się projektu, a mimo to grunt wokół obiektu zacznie się przemieszczać. Pierwszymi symptomami są mikrorysy na tynku, później pojawia się klinowaty uskok na klatce schodowej albo zacięte drzwi w lokalach parterowych.

Bez systematycznego monitoringu osiadań i pęknięć decyzje podejmowane są „na ślepo”. Wykonawca widzi, że ścianka szczelna pracuje, ale nie ma danych o tym, jak reaguje sąsiedni budynek. Projektant przewidział pewne przemieszczenia w obliczeniach geotechnicznych, jednak dopóki nie ma pomiarów w terenie, nie da się stwierdzić, czy rzeczywistość pokrywa się z modelem, czy też proces deformacji wymyka się spod kontroli.

Im gęstsza zabudowa, im starsze i bardziej zróżnicowane obiekty wokół wykopu, tym większe znaczenie ma dobrze zaplanowany monitoring. Sama „intuicja” kierownika budowy czy inspektora nadzoru to za mało, bo wiele niekorzystnych zjawisk rozwija się powoli, przez tygodnie, a krytyczny moment widać dopiero w danych pomiarowych – jako nagłe przyspieszenie osiadań lub skręcenia konstrukcji.

Skutki braku monitoringu – techniczne, finansowe i prawne

Brak rzetelnego monitoringu sąsiednich budynków przy głębokich wykopach ma konsekwencje daleko wykraczające poza samą technikę. Technicznie oznacza to ryzyko niezauważonego przekroczenia stanów granicznych nośności lub użytkowalności konstrukcji. Małe rysy, które w początkowej fazie można było zatrzymać prostym wzmocnieniem, z czasem przeradzają się w poważne uszkodzenia, wymagające skomplikowanych napraw, iniekcji lub w skrajnym przypadku rozbiórki części obiektu.

Skutki finansowe są zwykle jeszcze bardziej dotkliwe. Bez danych pomiarowych trudno obronić się przed roszczeniami sąsiadów i ubezpieczycieli. Właściciele budynków zgłaszają szkody, a strona realizująca inwestycję nie ma twardego materiału porównawczego: ani protokołu stanu wyjściowego, ani historii przemieszczeń w czasie. Spory trafiają do sądu, co blokuje wypłaty, zwiększa koszty obsługi prawnej i ciągnie temat przez lata. Dodatkowo dochodzą kary umowne za opóźnienia w realizacji robót spowodowane awariami czy decyzjami nadzoru budowlanego.

Wymiar prawny też jest istotny. Prawo budowlane, przepisy wykonawcze i standardy zawodowe projektantów oraz geodetów nakładają obowiązek takiego zorganizowania procesu inwestycyjnego, aby nie zagrażał on bezpieczeństwu ludzi i mienia. Brak monitoringu przy głębokich wykopach w zwartej zabudowie coraz częściej jest traktowany jako zaniedbanie, a nie „oszczędność”. W razie awarii powracają pytania: czy wdrożono adekwatny plan monitoringu, czy reagowano na dane, czy w ogóle dane istniały.

Mit: „Jak są ścianki szczelne, to nic się nie stanie”

Często powtarzany mit na budowie brzmi: „Mamy ścianki szczelne, więc grunt nie będzie się przemieszczał, a budynkom obok nic nie grozi”. Rzeczywistość jest znacznie mniej komfortowa. Ścianka szczelna, pale, ściany szczelinowe czy inne systemy obudowy ograniczają przemieszczenia, ale ich nie eliminują. Każda obudowa ma określoną sztywność, zakotwienie i schemat pracy, a grunt ma swoje właściwości odkształceniowe i wodne. Nawet przy bardzo sztywnej obudowie dochodzi do niewielkich ugięć, które przekładają się na osiadania w sąsiedztwie wykopu.

Dodatkowo nie wolno ignorować zmian w warunkach wodnych. Odwodnienie wykopu, obniżenie zwierciadła wody gruntowej czy nieszczelności w obudowie mogą powodować konsolidację gruntów spoistych i filtrację w gruntach niespoistych. To zmienia rozkład naprężeń i generuje przemieszczenia, nawet jeśli sama obudowa wykopu pozostaje „stabilna” w rozumieniu konstrukcyjnym. Monitoring pozwala odróżnić zwykłą pracę systemu obudowy od niekontrolowanych deformacji przekraczających założony model geotechniczny.

Mit „szczelna ścianka załatwia problem” upada również wtedy, gdy sąsiednie budynki są stare, nadwątlone i wrażliwe na różnicowe osiadania. Dla takiego obiektu kilka milimetrów różnicy osiadania między narożami może być odczuwalne w postaci nowych rys, nawet jeśli z punktu widzenia geotechniki grunt „pracuje poprawnie”. Stąd nacisk na pomiary oraz bieżącą interpretację wyników, zamiast polegania wyłącznie na intuicji i zapewnieniach wykonawcy obudowy.

Monitoring jako system wczesnego ostrzegania

Monitoring osiadań i pęknięć sąsiednich budynków pełni funkcję systemu wczesnego ostrzegania. Gdy dane pomiarowe są zbierane regularnie i interpretowane na bieżąco, projektant i kierownictwo budowy widzą, czy rzeczywiste przemieszczenia mieszczą się w bezpiecznym przedziale, czy też zbliżają się do progów alarmowych. Dzięki temu można:

• zmienić kolejność lub tempo robót ziemnych,
• wzmocnić lub przeprojektować obudowę wykopu,
• zastosować dodatkowe kotwienie, mikropale lub iniekcje,
• czasowo wstrzymać prace w strefie szczególnego ryzyka.

Monitoring to nie jest wyłącznie „papier” do odbioru budynku i rozliczenia z ubezpieczycielem. Dobrze zaplanowany system pomiarów staje się narzędziem zarządzania ryzykiem w trakcie budowy. Z punktu widzenia praktyki najbardziej przydatne są nie pojedyncze wartości, ale trendy: gdy wykres osiadań gwałtownie zmienia nachylenie, pojawia się sygnał, że trzeba przeanalizować sytuację, zanim pojawią się widoczne uszkodzenia.

Normy i przepisy jako rama dla monitoringu

Podstawową ramą dla projektowania i interpretacji monitoringu przy głębokich wykopach jest Eurokod 7 (PN-EN 1997), który wprowadza pojęcie obserwowanej metody projektowania (observational method). Zakłada ona, że projekt dopuszcza pewien zakres niepewności, ale musi być wsparty systemem obserwacji i kryteriami decyzji – gdy rzeczywistość odchyli się od zakładanych wartości, wprowadzane są modyfikacje technologii. Bez monitoringu metoda obserwacyjna traci sens, bo nie ma danych, na których można się oprzeć.

Równolegle działają przepisy Prawa budowlanego, lokalne wytyczne organów nadzoru budowlanego oraz wymogi ubezpieczycieli. Coraz częściej umowy z inwestorem i dokumentacja przetargowa wprost wskazują na konieczność wdrożenia monitoringu osiadań oraz dokumentowania pęknięć w sąsiednich budynkach. W praktyce oznacza to, że brak takiego systemu lub jego pozorność (zbyt rzadkie pomiary, brak interpretacji) może zostać uznany za naruszenie obowiązków uczestników procesu budowlanego.

Podstawy zjawisk: jak wykop wpływa na sąsiednie budynki

Mechanizm osiadania gruntu przy wykopie

Głęboki wykop ingeruje w równowagę naprężeń w gruncie. Usunięcie mas ziemnych powoduje odciążenie, a wprowadzenie obudowy wykopu – dodatkowe koncentracje naprężeń. Grunt reaguje na to układem przemieszczeń pionowych i poziomych. Najprostszy obraz: przy ściance wykopu tworzy się lej osiadania, którego zasięg i głębokość zależą od warunków gruntowych, głębokości wykopu i sztywności obudowy.

Osiadania mogą mieć charakter bezpośredni (wynikający z chwilowego przemieszczenia i odprężenia gruntu) lub konsolidacyjny (w gruntach spoistych, związany z powolnym odpływem wody z porów i dostosowaniem się struktury gruntu do nowego stanu naprężeń). Przemieszczenia poziome – zwłaszcza w kierunku wykopu – mogą być równie istotne, bo powodują odchylanie fundamentów i ścian sąsiednich budynków, co generuje siły rozciągające i ścinające w konstrukcji.

W praktyce te procesy nakładają się na siebie. Część przemieszczeń powstaje szybko, w momencie głębienia wykopu i montażu obudowy, a część rozwija się tygodniami lub miesiącami, szczególnie przy długotrwałym odwodnieniu. Monitoring osiadań musi zatem obejmować cały cykl życia wykopu – od wykonania obudowy, przez fazę robót, aż po zasypkę i początkowy okres eksploatacji nowego obiektu.

Różnice między gruntami spoistymi a niespoistymi

Charakter deformacji gruntu mocno zależy od jego typu. W gruntach spoistych (gliny, iły) reakcja na głęboki wykop bywa wolniejsza, a procesy konsolidacyjne odgrywają dużą rolę. Osiadania mogą narastać długo po zakończeniu robót ziemnych, szczególnie jeśli obniżono poziom wody gruntowej lub zmieniono warunki drenażu. Na początku wydaje się, że „nic się nie dzieje”, a problem wychodzi na jaw po paru tygodniach, gdy rysy w murach stają się coraz bardziej wyraźne.

W gruntach niespoistych (piaski, żwiry) deformacje z reguły występują szybciej, są bardziej związane z bezpośrednim odciążeniem i filtracją wody. Z kolei amplitudy przemieszczeń poziomych przy ściance wykopu mogą być większe, jeśli obudowa nie jest odpowiednio zakotwiona. Różny charakter zachowania się gruntów wymusza różne strategie monitoringu. W glinach kluczowe jest dłuższe śledzenie trendów, natomiast w piaskach – większe zagęszczenie pomiarów w fazach krytycznych robót.

Mit, że „na piaskach jest bezpieczniej niż na glinach”, bywa mylący. Piaski są mniej podatne na długotrwałą konsolidację, ale z kolei są wrażliwe na zmiany warunków filtracji i mogą prowadzić do nagłych przemieszczeń, gdy zostaną naruszone warstwy o niższej przepuszczalności lub uruchomione przepływy wzdłuż obudowy. Dlatego przy doborze metod monitoringu liczy się konkretna rozpoznana struktura geologiczna, a nie proste etykiety „grunt dobry” lub „grunt zły”.

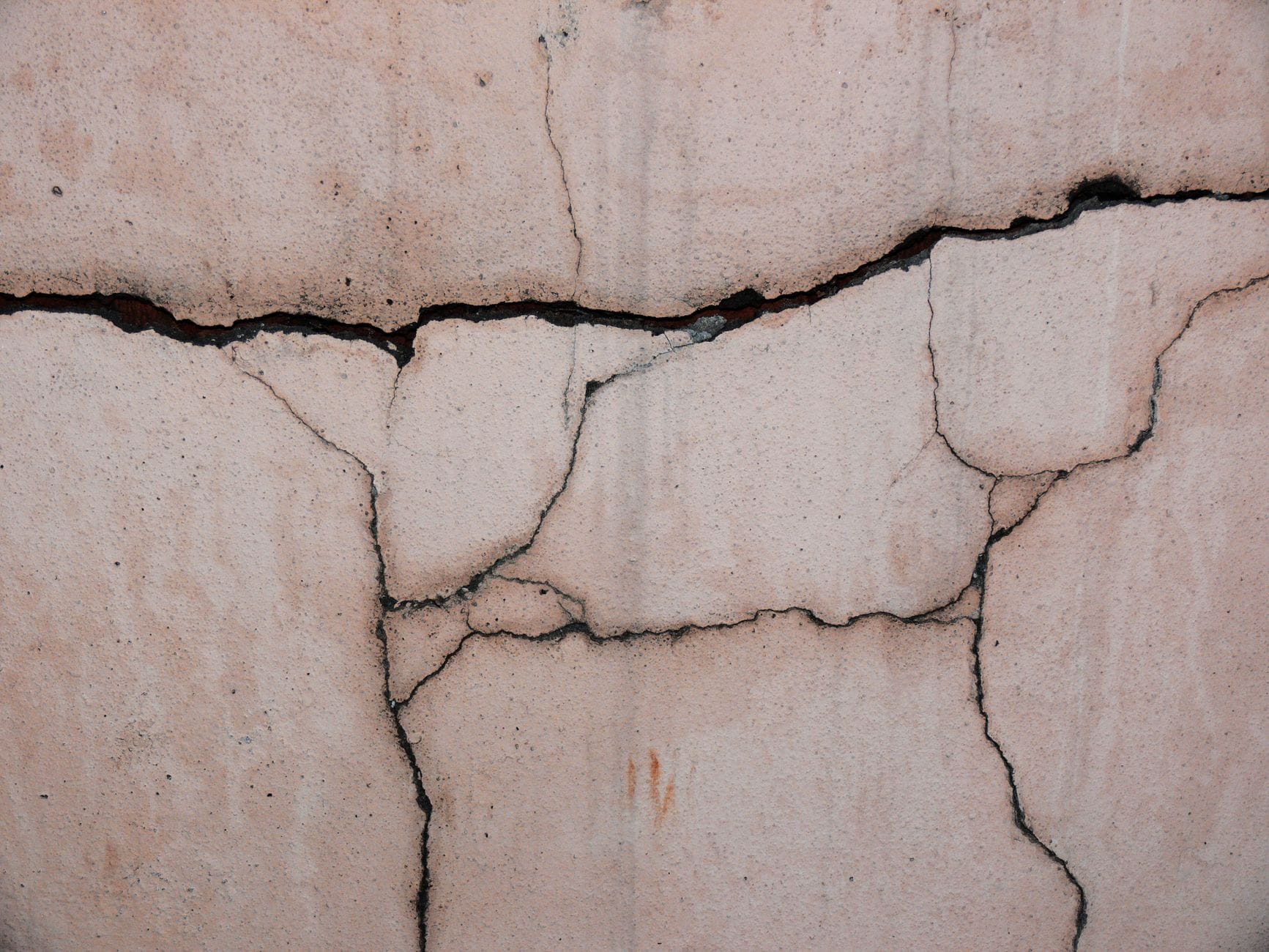

Jak powstają rysy i pęknięcia w murach

Pęknięcia w murach są skutkiem pracy konstrukcji w nowych warunkach przemieszczeń podłoża. Mury, żelbetowe ściany czy stropy mają ograniczoną zdolność do przyjmowania odkształceń. Jeśli wykop powoduje różnicowe osiadania lub poziome przesunięcia fundamentów, w konstrukcji powstają dodatkowe siły:

• rozciąganie – gdy dwie części obiektu osiadają nierównomiernie i „oddalają się” od siebie,
• ścinanie – np. w rejonie naroży, otworów okiennych i drzwiowych,
• skręcanie – przy niesymetrycznych osiadaniach i odchyleniach.

Rysy pojawiają się najczęściej w strefach koncentracji naprężeń: w narożach otworów, przy nadprożach, w rejonach zmian grubości ścian, w pobliżu dylatacji. Ich kształt, kierunek i szerokość wiele mówią o mechanizmie odkształceń: pęknięcia pionowe często wiążą się z różnicowym osiadaniem, skośne – ze ścinaniem, a poziome – z pracą ścian pod wpływem poziomych przemieszczeń gruntu.

Monitoring pęknięć nie polega tylko na ich „oglądaniu”. Konieczne jest oznaczenie, zmierzenie i dokumentowanie rys w czasie. Siatki rys, znaczniki gipsowe lub akrylowe, prosty pomiar szerokości szczelin czy czujniki szczelinowe pozwalają określić, czy rysa jest stara i stabilna, czy też aktywna i rośnie wraz z postępem robót. Bez takiej obserwacji łatwo pomylić stare uszkodzenia (istniejące jeszcze przed wykopem) z nowymi, związanymi z budową.

Strefa wpływu wykopu – od czego zależy jej zasięg

Strefa wpływu wykopu to obszar, w którym przemieszczenia gruntu są na tyle duże, że mogą istotnie oddziaływać na posadowienie sąsiednich obiektów. Jej zasięg zależy od kilku kluczowych czynników:

• głębokość i szerokość wykopu – im głębiej, tym dalej może sięgać zasięg leja osiadania,
• sztywność i typ obudowy – ściany szczelinowe czy pale są zwykle sztywniejsze niż lekkie ścianki berlińskie,
• odległość budynku od krawędzi wykopu – obiekty posadowione blisko obudowy są narażone też na przemieszczenia poziome,
• warunki wodne – odwodnienie i kierunki przepływu wody modyfikują rozkład przemieszczeń,
• warstwowanie i niejednorodność gruntu – soczewki, przewarstwienia, uskoki geologiczne potrafią zmienić kształt strefy wpływu.

W praktyce strefa wpływu rzadko ma idealnie symetryczny kształt „miski”. Częściej jej zarys jest zdeformowany przez układ warstw, istniejące fundamenty, tunele, kanały czy wcześniejsze odwodnienia. Mit, że wystarczy „odłożyć od krawędzi wykopu jedną głębokość H i poza tym obszarem jest już bezpiecznie”, bywa prostym przepisem na kłopoty. Granica strefy wpływu to nie kreska na planie, lecz obszar, w którym ujemne skutki przemieszczeń stopniowo wygasają – a to wymaga choćby wstępnej analizy numerycznej, a nie tylko schematycznego szkicu.

Doświadczenie pokazuje, że dwa pozornie podobne wykopy – o tej samej głębokości i w tym samym mieście – mogą mieć zupełnie inny zasięg oddziaływania. W jednym przypadku sztywna ściana szczelinowa z dwoma poziomami kotew i ograniczonym odwodnieniem „zamyka” większość deformacji w pasie kilku–kilkunastu metrów. W drugim, przy lżejszej ściance berlińskiej i intensywnym pompowaniu wód gruntowych, ruchy gruntu przenoszą się znacznie dalej, a osiadania rejestruje się nawet pod budynkami, które na etapie koncepcji uznano za „niezagrożone”. Rzeczywistość dość szybko weryfikuje optymistyczne założenia.

Kluczowe jest więc, aby geometryczne oszacowanie strefy wpływu powiązać z realnym planem monitoringu. Jeśli obliczenia lub modelowanie wskazują, że w pasie 20–30 metrów od krawędzi wykopu mogą wystąpić istotne przemieszczenia, punkty kontrolne i repery nie mogą kończyć się na pierwszej linii zabudowy. Zdarza się, że monitoring ogranicza się do jednego, najbliższego budynku, podczas gdy uciążliwe osiadania pojawiają się dopiero w drugim rzędzie kamienic, gdzie fundamenty trafiły akurat w bardziej ściśliwą warstwę gruntu. Takie sytuacje są później trudne do wytłumaczenia mieszkańcom, ale i ubezpieczycielowi.

Mit, że „jak obudowa jest sztywna, to nic się nie ruszy”, jest równie mylący, jak przekonanie, że wąski wykop nie ma wpływu na dalsze otoczenie. Sztywna konstrukcja ogranicza przemieszczenia, lecz nie eliminuje ich całkowicie; zwłaszcza przy głębokim posadowieniu i ingerencji w układ wodny. Z kolei lokalne „dziury” w istniejącej infrastrukturze podziemnej – niezinwentaryzowane piwnice, stare kanały, zasypane piwniczki – potrafią stać się drogą migracji deformacji na większą odległość. Te niuanse wychodzą na jaw dopiero wtedy, gdy system pomiarowy jest rozplanowany z zapasem, a nie na absolutne minimum wynikające z przepisów.

Dobrze przygotowany monitoring osiadań i pęknięć sąsiednich budynków porządkuje relacje między uczestnikami budowy: inwestorem, wykonawcą, projektantem i właścicielami nieruchomości. Zamiast sporów opartych na domysłach pojawiają się dane, wykresy i protokoły z oględzin. Dzięki temu decyzje o zmianie technologii, dodatkowym zabezpieczeniu czy naprawach opierają się na konkretach, a nie na emocjach, co w zwartej zabudowie bywa równie ważne jak sama technika głębokiego wykopu.

Analiza wrażliwości sąsiednich obiektów przed rozpoczęciem robót

Monitoring ma sens tylko wtedy, gdy wiadomo, czego się spodziewać i gdzie szukać problemów. Dlatego przed rozpoczęciem wykopu konieczna jest rzetelna analiza wrażliwości sąsiednich obiektów – nie tylko pod kątem ich odległości od krawędzi wykopu, ale również konstrukcji, sposobu posadowienia, stanu technicznego i historii eksploatacji. To etap, na którym ustala się priorytety: które budynki wymagają gęstszej sieci punktów pomiarowych, a które można objąć nadzorem „z dalszej ławki”.

Inwentaryzacja techniczna i konstrukcyjna budynków

Punktem wyjścia jest dobra inwentaryzacja. Nie wystarczy ogólna etykieta „kamienica z początku XX wieku” czy „blok z wielkiej płyty”. Kluczowe pytania dotyczą m.in.:

• sposobu posadowienia – ławy, stopy, płyta, fundamenty pośrednie, posadowienie na piwnicach, przeniesienie obciążeń przez ściany czy słupy,
• rodzaju materiału ścian i stropów – cegła pełna, pustaki, żelbet monolityczny, prefabrykowany, ściany trójwarstwowe,
• istniejących uszkodzeń – rysy, zawilgocenia, odspojenia tynków, deformacje, ślady dawnych napraw,
• przeróbek i ingerencji – wycięte ściany nośne, nadbudowy, dobudówki, przebudowane piwnice, nielegalne pogłębienia, zmiana układu obciążeń.

Dobrze przeprowadzona inwentaryzacja obejmuje zarówno opis, jak i dokumentację fotograficzną – z zaznaczeniem istotnych rys i istniejących pęknięć. To później podstawa do rozróżnienia, co było „zastane”, a co pojawiło się w trakcie robót. Mit, że „wszystkie stare kamienice są i tak popękane, więc monitoring niewiele wnosi”, zderza się z rzeczywistością, gdy inwestor musi się zmierzyć z roszczeniami bez twardych danych na starcie.

Klasy wrażliwości budynków na deformacje podłoża

Aby przejść od ogólnych obserwacji do konkretnych decyzji, stosuje się klasyfikacje wrażliwości budynków na deformacje – oparte na literaturze (m.in. Burland, Boscardin & Cording) oraz doświadczeniach krajowych. W uproszczeniu bierze się pod uwagę trzy grupy cech:

• sztywność i ciągłość konstrukcji – ramy żelbetowe, ściany usztywniające czy działające dylatacje zmieniają sposób przenoszenia odkształceń,
• jakość i stan techniczny – materiały osłabione, skorodowane zbrojenie, zawilgocenia, wcześniejsze uszkodzenia obniżają tolerancję na nowe ruchy gruntu,
• regularność układu konstrukcyjnego – nagłe zmiany sztywności (np. nadwieszenia, wysokie partery, otwarte hale parterowe) sprzyjają koncentracjom naprężeń.

Na tej podstawie budynki przypisuje się do klas – od obiektów bardzo wrażliwych (zabytki, konstrukcje murowe o dużej smukłości, budynki z istniejącymi pęknięciami konstrukcyjnymi) po mniej wrażliwe (nowe budynki szkieletowe z dobrze rozpoznanym posadowieniem). Wbrew popularnemu przekonaniu młody wiek budynku nie zawsze oznacza mniejszą wrażliwość: lekkie, cienkościenne konstrukcje z dużymi przeszkleniami potrafią gorzej znosić odkształcenia niż masywna ceglana kamienica z grubymi ścianami.

Ocena dopuszczalnych odkształceń i progi alarmowe

Kolejny krok to zderzenie przewidywanych przemieszczeń gruntu (z obliczeń lub modeli numerycznych) z dopuszczalnymi odkształceniami konstrukcji. Istotne są nie tylko wartości bezwzględne osiadania, ale przede wszystkim:

• różnicowe osiadania – różnice osiadań między podporami, narożami, segmentami budynku,
• krzywizna (promień wygięcia) – rozwartość „miski osiadania” pod obiektem,
• kąty obrotu fundamentów – odchylenia od pionu, które przekładają się na wyczuwalne pochylenia ścian czy stropów.

Na tej podstawie ustala się progi alarmowe i progi interwencji. Progi alarmowe sygnalizują, że obiekt zaczyna zbliżać się do stanu potencjalnie niebezpiecznego i trzeba zwiększyć częstotliwość pomiarów lub rozszerzyć monitoring. Progi interwencji wiążą się już z koniecznością konkretnych działań: zmianą technologii, ograniczeniem tempa robót, wprowadzeniem dodatkowego zabezpieczenia, a w skrajnych sytuacjach – wstrzymaniem robót.

Mit, że wystarczy „jeden próg – jak go przekroczymy, to zatrzymujemy budowę”, prowadzi do paraliżu decyzyjnego. W praktyce stosuje się kilka poziomów reakcji, powiązanych z konkretnymi działaniami oraz odpowiedzialnością projektanta i kierownika budowy.

Budynki „ukryte” i infrastruktura towarzysząca

Analiza wrażliwości nie kończy się na pierwszej linii zabudowy. W zwartej tkance miejskiej ważną rolę odgrywają:

• piwnice i podziemia sięgające pod chodniki i jezdnie, często bez aktualnych inwentaryzacji,
• ławy fundamentowe sąsiednich budynków, które potrafią sięgać poza rzut ścian nadziemnych,
• sieci podziemne – wodociągi, kanalizacja, gaz, ciepłociągi, kable, których uszkodzenie może pośrednio wpłynąć na sąsiednie obiekty (np. poprzez rozmycie gruntu),
• konstrukcje tymczasowe – garaże blaszane, lekkie zadaszenia, mała architektura, które nie są kluczowe konstrukcyjnie, ale mogą ograniczać dostęp do punktów pomiarowych.

Na tym etapie zestawia się model geotechniczny z planami sieci i z rzeczywistym oglądem terenu. Różnice między mapą a rzeczywistością są regułą, nie wyjątkiem. Warto przyjąć, że „niezinwentaryzowana piwnica” czy „zapomniany kanał” prędzej czy później się znajdą – pytanie, czy w trakcie kontrolowanego odkrywki, czy dopiero po pojawieniu się niepokojących osiadań.

Plan monitoringu – od koncepcji do harmonogramu pomiarów

Po zrozumieniu, które obiekty są wrażliwe i jaki może być zasięg strefy wpływu, przychodzi czas na zaprojektowanie monitoringu. To nie jest proste „doklejenie” kilku czujników do projektu konstrukcyjnego, lecz odrębne zadanie z własną logiką, kolejnością wdrożenia oraz ryzykami. Dobrze przygotowany plan monitoringu działa jak projekt tymczasowej konstrukcji bezpieczeństwa.

Definiowanie celów i zakresu monitoringu

Na początku trzeba odpowiedzieć na kilka prostych pytań, które później oszczędzają wielu sporów:

• co ma być monitorowane – tylko osiadania, czy również przemieszczenia poziome, ugięcia obudowy, poziom wód gruntowych, rysy w murach,
• gdzie prowadzić pomiary – które budynki, które elewacje, które elementy konstrukcji, jak daleko od krawędzi wykopu,
• z jaką dokładnością – geodezyjną, „budowlaną”, czy wymagana jest precyzja milimetrowa,
• jak często – stały monitoring automatyczny, pomiary okresowe raz na kilka dni, czy tylko kampanie pomiarowe w fazach krytycznych,
• kto odpowiada za interpretację wyników – osoba lub zespół, który nie tylko „odbiera pliki”, ale podejmuje decyzje techniczne.

Mit, że monitoring to po prostu „zbieranie danych na wszelki wypadek”, kończy się zwykle dwoma skrajnościami: albo danych jest za mało, gdy naprawdę są potrzebne, albo jest ich tyle, że nikt nie ma czasu ich analizować. Jasne zdefiniowanie celu – np. „wykrycie przyspieszenia osiadań budynku X powyżej ustalonego progu” – pozwala dobrać adekwatne metody i częstotliwość.

Dobór punktów pomiarowych i reperów odniesienia

Sieć punktów pomiarowych powinna odzwierciedlać rzeczywisty rozkład odkształceń. Zawsze uwzględnia się co najmniej trzy grupy punktów:

• repery odniesienia – stabilne punkty poza strefą wpływu, najlepiej na obiektach o małej wrażliwości lub na niezależnych konstrukcjach (np. masywne budynki o dużym zasięgu fundamentów, betonowe słupy trakcyjne),
• punkty na budynkach sąsiednich – zwykle na elewacjach, w narożach, przy dylatacjach, nad podziemiami, czasem wewnątrz klatek schodowych,
• punkty na obudowie wykopu i terenie – głowice ścian szczelinowych, kotwy, punkty na koronie ścianki berlińskiej, repery na jezdni lub chodniku.

Rozkład punktów na budynku powinien umożliwiać uchwycenie zarówno osiadań absolutnych, jak i różnicowych oraz obrotów bryły budynku. Przykładowo: dwa punkty w narożach elewacji dają informację o przechyle i rozciąganiu między narożami, a dodatkowy punkt pośrodku fasady pomaga wychwycić „garbienie się” ściany. W murowanych oficynach o skomplikowanym rzucie niekiedy konieczne są siatki punktów, aby zidentyfikować skręcanie poszczególnych skrzydeł budynku.

Pomiary wstępne przed rozpoczęciem wykopu

Fundamentalne znaczenie ma pomiary zerowe, wykonane odpowiednio wcześnie. Obejmują one:

• pierwszą kampanię geodezyjną – wyznaczenie współrzędnych i rzędnych wszystkich punktów pomiarowych,
• rejestrację stanu rys – opis i oznaczenie istniejących uszkodzeń, montaż znaczników (np. tzw. „plomb”) na kluczowych szczelinach,
• pomiar poziomu wody gruntowej – w piezometrach istniejących lub założonych specjalnie na potrzeby inwestycji.

Te pomiary powinny zostać powtórzone co najmniej raz przed rozpoczęciem głębienia, aby zobaczyć, czy obiekty są stabilne jeszcze przed budową. W praktyce zdarzają się sytuacje, w których budynek „pracuje” z powodu własnych problemów (np. nieszczelnej kanalizacji lub przebudowy w sąsiedztwie), a wykop tylko zbiega się w czasie z tym procesem. Bez serii pomiarów wstępnych trudno to później udowodnić.

Powiązanie harmonogramu pomiarów z etapami robót

Częstotliwość pomiarów nie powinna być stała „z definicji”. Zamiast jednego prostego interwału czasowego (np. raz w tygodniu), lepiej powiązać harmonogram z rzeczywistymi etapami robót:

• montaż obudowy wykopu – pomiary po wykonaniu kolejnych odcinków ścian lub pali, po sprężeniu kotew, po wykonaniu rozparć,
• głębienie wykopu – pomiary po zejściu na określone poziomy (np. co 1–2 m głębokości), w tym pomiary automatyczne dla obudowy, jeśli są czujniki inklinometryczne lub geotechniczne,
• odwodnienie – częstsze odczyty piezometrów i reperów w okresach intensywnego pompowania lub zmiany konfiguracji studni,
• roboty konstrukcyjne podziemia – pomiary w momentach zmiany schematu statycznego (np. ukończenie stropu, zabetonowanie płyty dennej, demontaż rozparć),
• zasypka i zagęszczanie – kontrola ewentualnych „podnoszeń” obudowy i odwróconych trendów osiadań.

Mit, że deformacje pojawiają się wyłącznie podczas samego głębienia, bywa boleśnie obalany, gdy po wykonaniu płyty dennej i części nadziemia osiadania przyspieszają z powodu zmiany sztywności układu lub dalszych zmian poziomu wody gruntowej. Harmonogram pomiarów musi obejmować cały okres, w którym układ grunt–konstrukcja pozostaje w silnym stanie przejściowym, a nie tylko chwilę „kopania”.

Procedury reakcji na wyniki monitoringowe

Sam plan pomiarów nie wystarczy. Równie ważne są procedury postępowania na wypadek przekroczeń progów alarmowych i interwencyjnych. Powinny one jasno określać:

• kto (z imienia i funkcji) otrzymuje raporty monitoringowe i w jakim trybie (np. automatyczne powiadomienia przy przekroczeniach),
• jakie działania uruchamia każde przekroczenie – od zwiększenia częstotliwości pomiarów, przez dodatkowe obliczenia, po decyzję o wstrzymaniu określonego zakresu robót,
• jak szybko muszą być podejmowane decyzje – określenie maksymalnych czasów reakcji, zwłaszcza przy monitoringu automatycznym,
• w jaki sposób dokumentuje się działania i komunikację z właścicielami sąsiednich nieruchomości.

Bez takich procedur monitoring bywa traktowany jak formalność: wykonawca „ma dane”, projektant „coś sprawdzi później”, a gdy pojawi się realny problem, wszyscy szukają winnego, zamiast konkretnego scenariusza działania.

Istotnym uzupełnieniem takich procedur jest rozdzielenie progów na kilka poziomów – od informacyjnych, przez ostrzegawcze, po krytyczne. Zamiast jednego „magicznego” limitu, lepiej zdefiniować przedziały, które uruchamiają coraz poważniejsze działania: najpierw analizę trendu i częstsze pomiary, później ograniczenie części robót, a dopiero na końcu ich zatrzymanie. Mit, że „jak damy niski próg alarmowy, to będziemy bezpieczniejsi”, kończy się tym, że alarm świeci się niemal cały czas i zespół przestaje na niego reagować. Skuteczny system działa odwrotnie – jeśli alarm się pojawia, wszyscy wiedzą, że sytuacja jest nietypowa i naprawdę wymaga ruchu.

Procedury warto też powiązać z prostymi scenariuszami „co jeśli”, rozpisanymi z wyprzedzeniem. Przykład: przy przyspieszeniu osiadań jednego z naroży budynku, pierwszym krokiem nie musi być od razu wstrzymanie wykopu. Często wystarczy przejściowa zmiana sekwencji robót, redukcja wydatku pomp lub szybkie uzupełnienie podpór tymczasowych. Klucz w tym, by takie decyzje nie były podejmowane w panice, o szóstej rano na budowie, tylko miały oparcie w wcześniej uzgodnionym planie działania i odpowiedzialnościach. Rzeczywistość jest taka, że kryzysy najczęściej wybuchają w najmniej wygodnym momencie – wtedy dobrze działa tylko to, co zostało przygotowane zawczasu.

W praktyce monitoring sąsiednich budynków przy głębokich wykopach łączy w sobie geodezję, geotechnikę, konstrukcje i zwykły zdrowy rozsądek. Dane liczbowe to tylko połowa układanki; druga to ich interpretacja i odwaga, by na czas podjąć niepopularne decyzje, jak spowolnienie czy zmiana technologii robót. Mit, że „jakoś to będzie, bo przecież inni tak budują” jest jednym z najdroższych w tej branży – kosztuje spory zapas nerwów, a czasem realne uszkodzenia cudzych domów. Znacznie taniej wychodzi traktowanie monitoringu jako narzędzia do świadomego sterowania ryzykiem, a nie jako obowiązkowego załącznika do projektu.

Metody pomiaru osiadań – rozwiązania geodezyjne i geotechniczne

Klasyczne niwelacje precyzyjne

Podstawą większości programów monitoringu pozostaje wciąż niwelacja precyzyjna. Dobrze zorganizowana kampania pomiarowa, wykonywana tym samym sprzętem i przez ten sam zespół, potrafi dać powtarzalność rzędu 0,3–0,5 mm na punkt. W miejskiej rzeczywistości to często więcej niż wystarczająco.

Kluczowe elementy takiego podejścia to:

• stabilne repery odniesienia – minimum dwa, lepiej trzy, pozwalające wychwycić ewentualne „pływanie” samej osnowy,
• stałe ciągi niwelacyjne – te same trasy, ta sama kolejność punktów, ograniczenie długości ciągów, powtarzanie odczytów,
• konsekwentna kalibracja sprzętu – kontrole niwelatora, łat, testy zamknięć i błędów przypadkowych notowane w dzienniku pomiarowym.

Mit, że „nowoczesny niwelator wszystko sam załatwi”, rozbija się w momencie, gdy zmienia się ekipa, a między kolejnymi kampaniami pojawia się kilkumilimetrowy „skok” wszystkich punktów. Bez dyscypliny pomiarowej najdokładniejszy sprzęt nie uratuje wiarygodności danych.

Tachimetria i monitoring 3D

Przy złożonych układach zabudowy, gdy liczy się nie tylko osiadanie, ale także przemieszczenia poziome, dobrym rozwiązaniem jest monitoring tachimetryczny. Stacje totalne – klasyczne lub w wersji automatycznej (AMS) – pozwalają na kontrolę setek punktów z jednego lub kilku stanowisk.

W praktyce stosuje się dwa scenariusze:

• pomiary okresowe – operator rozwija stację w stałym punkcie, celuje w pryzmaty na budynkach i obudowie wykopu, a następnie porównuje wyniki z kampaniami poprzednimi,
• monitoring automatyczny – stacja jest trwale zainstalowana (np. na dachu budynku poza strefą wpływu) i w zadanych interwałach sama mierzy do pryzmatów, przesyłając dane na serwer.

Rozwiązania automatyczne świetnie sprawdzają się przy głębokich wykopach w ścisłej zabudowie, gdzie oczekuje się szybkiej reakcji na ewentualne przyspieszenia przemieszczeń. Nie chodzi tylko o „częściej mierzyć”, ale o widzieć trend w skali godzin, a nie dni.

Mit, że „jak zainstalujemy AMS, to możemy zapomnieć o geodezji”, kończy się najczęściej tym, że nikt nie dba o stabilność stanowiska stacji, a niekontrolowany ruch samej konstrukcji nośnej urządzenia jest interpretowany jako ruch sąsiednich budynków. Nawet najlepszy system automatyczny wymaga okresowych pomiarów kontrolnych i zdrowej podejrzliwości wobec danych.

Punkty osiadania bezpryzmatowe i techniki wizyjne

W gęstej zabudowie mocowanie klasycznych pryzmatów bywa utrudnione, szczególnie na zabytkowych fasadach lub w ciasnych podwórkach. Coraz częściej stosuje się wtedy:

• pomiary bezpryzmatowe – tachimetr mierzy do specjalnie przygotowanych znaczników (naklejki, tarcze), co upraszcza montaż, choć kosztem części dokładności,
• systemy fotogrametryczne – kamery ustawione naprzeciw elewacji rejestrują ruch siatki punktów referencyjnych, a oprogramowanie wyznacza przemieszczenia.

Techniki wizyjne kuszą obietnicą „bezdotykowego” monitoringu, ale ich wdrożenie wymaga rygorystycznej kontroli warunków: stabilnej pozycji kamer, stałej kalibracji, ochrony przed wstrząsami i wibracjami. Bez tego uzyskany „szum” bywa większy niż rzeczywiste deformacje.

Inklinometry i pomiar ugięć obudowy wykopu

W monitoringu wpływu wykopu krytyczną rolę odgrywają przemieszczenia poziome obudowy – to one często decydują o skali osiadań budynków. Klasycznym narzędziem są tu pomiary inklinometryczne.

Typowy układ obejmuje:

• rury inklinometryczne zabetonowane w ścianach szczelinowych, palach lub w odwiercie za obudową,
• sondę inklinometryczną opuszczaną wzdłuż rury, odczytującą wychylenia w jednym lub dwóch kierunkach,
• zestaw profili deformacji – porównanie profilu „zerowego” z kolejnymi odczytami pozwala na odtworzenie schematu przemieszczeń z głębokością.

Ugięcia obudowy koreluje się z osiadaniami terenu i budynków. Jeśli obudowa „pracuje” zgodnie z założeniami projektowymi, a osiadania są niewielkie, jest to dobry sygnał. Kiedy jednak pojawia się niespodziewana „bańka” przemieszczeń na pewnej głębokości, może to wskazywać na problem z zakotwieniem, zmianę warunków gruntowych lub lokalne rozluźnienie gruntu.

Coraz więcej projektów wykorzystuje także inklinometry automatyczne – z łańcuchem czujników przymocowanych wzdłuż rury. Pozwalają one obserwować zmiany niemal w czasie rzeczywistym, kosztem bardziej złożonej instalacji i wyższego kosztu urządzeń.

Piezometry, tensometry i inne czujniki geotechniczne

Osiadania budynków rzadko są wyłącznie efektem „samego kopania”. Ogromny wpływ mają zmiany warunków wodnych oraz naprężeń w gruncie. Dlatego oprócz geodezji stosuje się sieć czujników geotechnicznych, m.in.:

• piezometry – obserwacyjne, otwarte, z loggerami automatycznymi; śledzą zmiany poziomu wody gruntowej i gradientów hydraulicznych,
• tensometry i komórki ciśnienia porowego – monitorują rozkład naprężeń i odciążenie gruntu przy odkopiwaniu,
• czujniki siły w kotwach, rozporach i stężeniach – informują, czy elementy kotwienia osiągają zakładane siły, czy też dochodzi do ich nadmiernego odciążenia lub przeciążenia.

Mit, że „wystarczy obserwować osiadania, reszta sama się wyjaśni”, bywa obalany wtedy, gdy przy stabilnych przemieszczeniach geodezyjnych poziom wody gruntowej zaczyna gwałtownie spadać lub rosnąć. Bez piezometrów trudno uchwycić takie zjawiska w odpowiednio wczesnej fazie.

Monitorowanie rys i przemieszczeń lokalnych

Same osiadania bryły budynku nie pokazują całej historii. Równie ważne są lokalne odkształcenia, które przekładają się na powstawanie i rozwój rys. Do tego stosuje się kilka prostych, ale skutecznych narzędzi:

• plomby gipsowe lub żywiczne – najprostsze wskaźniki, czy szczelina „pracuje”; pęknięcie plomby oznacza aktywność rysy,
• mierniki szczelin (tzw. crack gauges) – przezroczyste płytki z podziałką, pozwalające mierzyć rozwieranie się lub ścinanie rysy z dokładnością do ułamków milimetra,
• czujniki przemieszczeń – potencjometryczne, indukcyjne lub światłowodowe, dla rys szczególnie istotnych lub w miejscach trudno dostępnych,
• tarczki kontrolne na tynku – siatka drobnych znaczników malarskich, ułatwiająca ocenę, czy deformacja ściany ma charakter rozproszony czy skupiony.

Przykładowo, w jednej z kamienic przy głębokim wykopie pod garaż podziemny wszystkie punkty niwelacyjne „trzymały się” w tolerancji, natomiast mierniki na istniejącej, starej rysie nad witryną sklepową zaczęły rejestrować powolne, ale stałe rozwieranie. Dzięki temu udało się zidentyfikować lokalny problem z posadowieniem fragmentu ściany i szybko wzmocnić fundament, zanim uszkodzenie stało się widoczne gołym okiem.

Integracja danych – od pojedynczych odczytów do obrazu deformacji

Największą trudnością nie jest dziś samo zbieranie danych, ale ich spójna interpretacja. Dane z niwelacji, tachimetrii, inklinometrów, piezometrów i czujników siły trzeba powiązać w logiczny obraz deformacji. W praktyce stosuje się kilka poziomów obróbki:

• weryfikacja jakości – odrzucanie odczytów oczywiście błędnych (np. z powodu uszkodzenia punktu, zalania czujnika, błędu obserwatora),

<lianaliza trendów – wykresy przemieszczeń w czasie, prędkości i przyspieszenia, korelacja z konkretnymi etapami robót,

• mapy konturowe – planarne rozkłady osiadań i przemieszczeń poziomych, umożliwiające identyfikację „mis” i gradientów odkształceń,
• profile przekrojowe – zestawienie ugięć obudowy, osiadań terenu i fundamentów w jednym przekroju charakterystycznym.

Rzeczywistość wygląda tak, że pojedynczy punkt, który „ruszył się” o 2 mm, ma zupełnie inne znaczenie, jeśli cały budynek „oddaje” równomiernie, a inne, gdy na tle stabilnych sąsiadów tworzy się lokalny garb lub zapadlisko. Bez widoku całości można łatwo albo zbagatelizować istotny sygnał, albo przeciwnie – nadmiernie zareagować na zjawisko zupełnie niegroźne.

Modele obliczeniowe a wyniki monitoringu

W dojrzałym podejściu monitoring nie jest odcięty od modelu obliczeniowego, na którym oparto projekt obudowy i ocenę wpływu na sąsiednie budynki. Dane z budowy służą do kalibracji modelu i aktualizacji prognoz, a nie tylko do „odhaczenia” wymagań formalnych.

Praktyka pokazuje kilka typowych scenariuszy:

• przemieszczenia i poziomy wód są mniejsze niż prognozowane – model jest konserwatywny, ale trzeba pilnować, czy taka tendencja utrzymuje się dłużej,
• przemieszczenia zbliżają się do krzywych predykcyjnych – brak powodów do paniki, o ile tempo i kształt krzywych odkształceń są podobne do założonych,
• przemieszczenia przekraczają prognozy lub mają inny charakter (np. większy zasięg strefy wpływu) – sygnał do przeanalizowania przyczyn: inne parametry gruntowe, niepełne zakotwienie, modyfikacje technologii robót.

Mit, że „model komputerowy jest święty, a monitoring tylko go potwierdza”, od dawna nie wytrzymuje zderzenia z praktyką. Modele są uproszczeniem rzeczywistości. Dobrze użyty monitoring pozwala te uproszczenia korygować i nieświadomie nie przekraczać bezpiecznych granic.

Dobór metod do skali i ryzyka inwestycji

Nie wszystkie projekty wymagają tej samej „baterii” czujników. Rozsądny dobór metod powinien wynikać z analizy ryzyka, a nie z mody czy presji na „jak najwięcej technologii”. W praktyce można wyróżnić trzy poziomy złożoności:

• poziom podstawowy – stosowany przy relatywnie płytkich wykopach i niewielkiej wrażliwości sąsiedniej zabudowy; obejmuje zwykle niwelację reperów na budynkach i terenie, kontrolę stanu rys oraz 2–3 piezometry,
• poziom rozszerzony – głębsze wykopy, bliskie sąsiedztwo budynków murowanych, zróżnicowane warunki gruntowo–wodne; tutaj do gry wchodzą już tachimetria, inklinometry w obudowie, pełniejsza sieć piezometrów i monitoring sił w kotwach,
• poziom zaawansowany – głębokie wykopy w ścisłej zabudowie, obiekty zabytkowe, infrastruktura krytyczna; stosuje się systemy automatyczne (tachimetria AMS, inklinometry automatyczne, piezometry z loggerami), lokalne czujniki rys i przemieszczeń, a całość spina zintegrowana platforma analityczna.

Symptomatyczny jest mit, że „im więcej czujników, tym bezpieczniej”. W praktyce zbyt rozbudowany, źle zaplanowany system przy ograniczonych zasobach ludzkich bywa mniej skuteczny niż prostszy, ale sensownie zaprojektowany i konsekwentnie obsługiwany. Bez ludzi, którzy rozumieją zarówno geodezję, jak i mechanikę gruntów, nawet najnowocześniejsze systemy pozostają tylko drogą aparaturą generującą tabelki.

Progi alarmowe i scenariusze reagowania

Monitoring bez jasno zdefiniowanych progów alarmowych działa tylko „dla sportu”. Dopiero powiązanie konkretnych wartości przemieszczeń, zmian poziomu wód czy sił w kotwach z działaniami wykonawczymi daje realny efekt ochronny dla sąsiednich budynków.

Najczęściej stosuje się system trzystopniowy, choć szczegóły różnią się między projektami:

• poziom informacyjny – lekkie odchylenia od prognoz, ale wciąż w zakresie spodziewanych zachowań; reakcją jest zwykle zwiększenie uwagi, gęstsze pomiary, analiza trendów,
• poziom ostrzegawczy – wartości zbliżają się do granic wytrzymałościowych konstrukcji sąsiednich budynków lub do limitów projektowych obudowy wykopu; wprowadza się działania korygujące technologię robót,
• poziom alarmowy – przekroczenia zagrażające bezpieczeństwu konstrukcji lub użytkowników; konieczne jest natychmiastowe wstrzymanie części lub całości robót i wdrożenie procedur awaryjnych.

Mit, że „za progi wystarczy wziąć wartości z normy plus mały zapas”, bywa groźny. Normy dają tło, ale w zwartej zabudowie kamienic o niepewnej jakości murów rzeczywista wrażliwość bywa większa niż wynikałoby to z tabel. Dlatego progi ustala się indywidualnie, łącząc:

• obliczeniową ocenę nośności i sztywności konstrukcji sąsiednich budynków,
• prognozowane przemieszczenia z modelu geotechnicznego,
• stan techniczny obiektów (pęknięcia istniejące, nadbudowy, przebudowy),
• wymagania inwestora i administracji (czasem bardziej konserwatywne niż minimum normowe).

Dobrze działający system progów alarmowych to nie tylko „cyferki”, ale przede wszystkim gotowy scenariusz: kto podejmuje decyzje, w jakim czasie, kogo informuje. Brak przećwiczonej ścieżki skutkuje sytuacjami, gdy dane krzyczą o problemie, a na budowie „wszyscy się zastanawiają”, co dalej.

Procedury awaryjne i wzmocnienia doraźne

W zwartej zabudowie celem nie jest udowodnienie, że wszystko pójdzie idealnie, tylko przygotowanie się na to, że coś może pójść nie tak. Kiedy monitoring sygnalizuje przekroczenia, zwykle w grę wchodzą jedne z kilku typowych działań:

• modyfikacja sekwencji głębienia – zmniejszenie długości odcinków otwartego wykopu, wprowadzenie etapowania wykopu „schodami”, ograniczenie czasowego odkopania fundamentów,
• dodatkowe kotwienie lub rozpory – zwiększenie sztywności obudowy, redukcja jej ugięć, szczególnie w rejonach, gdzie inklinometry pokazują wyraźną „bańkę” przemieszczeń,
• wzmocnienie podłoża – iniekcje cementowe lub cementowo-bentonitowe, kolumny DSM, mikropale; działają jak plaster usztywniający grunt między wykopem a budynkiem,
• podbijanie fundamentów sąsiednich budynków – mikropalami lub belkami podciągającymi, gdy przemieszczenia koncentrują się przy konkretnym fragmencie konstrukcji,
• regulacja gospodarki wodnej – zmiana intensywności pompowania, wprowadzenie zasilania wód gruntowych po stronie budynków, dodatkowe bariery przeciwfiltracyjne.

W praktyce najskuteczniejsze są działania „wcześnie i małymi krokami”. Gwałtowne, spóźnione interwencje – kiedy szkoda jest już widoczna – są droższe i technicznie trudniejsze. Mit „przeczekajmy, może się ustabilizuje” niejednej budowie zaszkodził bardziej niż same przemieszczenia. Naturalne wygaszanie odkształceń oczywiście istnieje, ale trudno je odróżnić od powolnej degradacji konstrukcji, gdy brak jest solidnej historii pomiarów.

Komunikacja z właścicielami i użytkownikami budynków

Monitoring sąsiednich budynków to nie tylko dane techniczne. Wokół wykopu mieszkają ludzie, funkcjonują sklepy, biura, instytucje. Każda rysa na ścianie, nawet jeśli nieszkodliwa, jest dla nich realnym problemem. Dlatego częścią systemu monitoringu powinna być przemyślana komunikacja.

Do dobrych praktyk należą m.in.:

• wizja lokalna przed rozpoczęciem robót – dokumentacja fotograficzna istniejących uszkodzeń, podpisane protokoły stanu wyjściowego; ogranicza spory „co było przed budową”,
• jasne informacje o zakresie monitoringu – jakie elementy są monitorowane, jak często, kto odpowiada za odczyty i interpretację,
• punkt kontaktowy – wskazana osoba (lub zespół), do której mieszkańcy i użytkownicy mogą zgłaszać uwagi, pytania, nowe rysy, odgłosy konstrukcji,
• okresowe raporty uproszczone – zrozumiałe komunikaty (bez żargonu) o tym, czy zmiany mieszczą się w granicach przyjętych progów,
• procedura działań po zgłoszeniu szkody – szybka weryfikacja, inwentaryzacja, propozycja działań naprawczych lub zabezpieczających.

Mit, że „mniej mówić to mniej problemów”, rzadko się sprawdza. Brak informacji rodzi domysły, a domysły – napięcia i konflikty. Transparentny monitoring, nawet jeśli pokazuje niewielkie, ale bezpieczne odkształcenia, działa uspokajająco i buduje zaufanie do całego procesu budowlanego.

Rola niezależnego eksperta i arbitra technicznego

Przy projektach o podwyższonym ryzyku często powołuje się niezależnego eksperta (lub zespół), który nie jest bezpośrednio związany ani z wykonawcą, ani z inwestorem. Jego zadaniem jest:

• weryfikacja koncepcji monitoringu i progów alarmowych,
• okresowy przegląd danych i interpretacji,
• opiniowanie działań korygujących i awaryjnych,
• rozstrzyganie sporów technicznych między stronami.

Taki „arbiter techniczny” bywa traktowany jako zbędny koszt. Tymczasem w sytuacji kryzysowej lub przy sporach o przyczyny uszkodzeń sąsiednich budynków bezstronna dokumentacja i opinie potrafią oszczędzić długich procesów sądowych. Rzeczywistość pokazuje, że tam, gdzie ekspert jest włączony od początku, rzadziej dochodzi do eskalacji konfliktów, a korekty technologii wdrażane są szybciej i mniej „politycznie”.

Monitoring w cyklu życia inwestycji – nie tylko na etapie wykopu

Osiadania i pęknięcia sąsiednich budynków nie kończą się w dniu zasypania wykopu i rozbiórki obudowy tymczasowej. Grunt i konstrukcje mają swoją długofalową „pamięć”. W wielu projektach sensowne jest rozciągnięcie monitoringu na kolejne etapy:

• faza wykonywania konstrukcji podziemnej – betonowanie płyt i ścian może zmieniać schemat pracy obudowy, przynosi też dodatkowe obciążenia,
• faza zasypywania i zagęszczania – nieumiejętne zagęszczanie gruntu przy obudowie potrafi wygenerować dodatkowe przemieszczenia poziome i osiadania,
• początkowa eksploatacja obiektu – obciążenia od ruchu, instalacji, wyposażenia mogą ujawnić się jako powolne, wtórne deformacje.

Najbardziej newralgiczny jest często okres kilku–kilkunastu miesięcy po zakończeniu robót ciężkich, kiedy inwestor i wykonawca mentalnie przenoszą się już na kolejne projekty. Jeżeli na tym etapie monitoring zostanie gwałtownie „ucięty”, łatwo przeoczyć narastające, ale powolne deformacje, które pojawiają się dopiero po stabilizacji poziomu wód czy konsolidacji gruntów.

Dobrym kompromisem jest przejście z systemu intensywnego (np. automatycznego, z odczytami codziennymi) na monitoring ekstensywny – rzadsze kampanie pomiarowe, utrzymanie części kluczowych punktów kontrolnych i okresowe przeglądy stanu rys.

Digitalizacja i integracja z BIM przy projektach miejskich

Coraz więcej inwestycji miejskich prowadzonych jest w środowisku BIM. Monitoring deformacji budynków sąsiednich naturalnie wpisuje się w ten model, ale wymaga innej organizacji danych niż klasyczne „arkusze Excela”. W podejściu zintegrowanym:

• punkty niwelacyjne, pryzmaty tachimetryczne i punkty odniesienia inklinometrów są lokalizowane bezpośrednio w modelu 3D,
• wyniki pomiarów „nakłada się” na geometrię budynków i obudowy wykopu w postaci map kolorów lub wektorów przemieszczeń,
• model geotechniczny (warstwy gruntów, powierzchnie zwierciadła wód) jest uaktualniany na podstawie odczytów piezometrów i sondowań uzupełniających,
• oprogramowanie pozwala generować przekroje w dowolnym miejscu – z aktualnymi profilami przemieszczeń i poziomem wód.

Mit, że „BIM to tylko ładne modele architektoniczne”, coraz częściej zderza się z praktyką inżynierską. Przy dobrze przygotowanym środowisku danych, inżynier geotechnik może w kilka minut sprawdzić, jak zmiana poziomu wody w konkretnym piezometrze koreluje z przemieszczeniami fundamentu danego segmentu kamienicy, zamiast godzinami zestawiać dane z osobnych plików.

Kluczem jest jednak standaryzacja: jednolity system identyfikacji punktów, spójny układ współrzędnych, jasne wersjonowanie modeli. Bez tego digitalizacja zmienia się w chaotyczny magazyn plików z kolorowymi obrazkami, z którego trudno wyciągnąć rzetelne wnioski.

Specyfika zabudowy historycznej i obiektów zabytkowych

W zwartej zabudowie śródmiejskiej szczególne wyzwanie stanowią budynki zabytkowe: kamienice z przełomu XIX i XX wieku, obiekty sakralne, zabudowa poprzemysłowa adaptowana na funkcje usługowe. Ich odporność na deformacje jest zwykle niższa niż nowoczesnych konstrukcji żelbetowych, a pole manewru przy ewentualnych wzmocnieniach – ograniczone.

Przy takich obiektach system monitoringu wymaga kilku dodatkowych elementów:

• gęstszej sieci punktów niwelacyjnych, tak aby wychwycić lokalne różnice w osiadaniu ścian i sklepień,
• monitoringu rys nie tylko na zewnętrznych elewacjach, ale także wewnątrz – w rejonie sklepień, łuków, nadproży,
• stałej współpracy z konserwatorem zabytków, który określa, jakie deformacje i ingerencje są akceptowalne,
• częstszych przeglądów wizualnych z udziałem konstruktora, a nie tylko geodety.

Przykładowo, przy głębokim wykopie obok zabytkowego kościoła w centrum jednej z dużych aglomeracji, kluczowe okazało się połączenie klasycznego monitoringu geodezyjnego z ciągłym pomiarem drgań. Przemieszczenia mieściły się w bezpiecznym zakresie, ale krótkotrwałe, powtarzające się wstrząsy od zagęszczarek zagrażały delikatnym sklepieniom. Po zmianie technologii zagęszczania i wprowadzeniu stref buforowych problem zniknął, choć „na papierze” wartości osiadań nie wyglądały niepokojąco.

Granice odpowiedzialności – monitoring a przypisywanie szkód

Gdy w sąsiednim budynku pojawiają się rysy, od razu pada pytanie: „Czy to przez wykop?”. Monitoring pełni wtedy rolę nie tylko narzędzia bezpieczeństwa, ale też materiału dowodowego. Dlatego kluczowe są:

• rzetelne pomiary wyjściowe (przed rozpoczęciem robót) – bez nich trudno odróżnić uszkodzenia istniejące od nowych,
• ciągłość serii pomiarowych – „dziury” w danych dają pole do spekulacji,
• spójność dokumentacji – protokoły, raporty, archiwizacja surowych odczytów,
• jasny opis metod i dokładności pomiarów – aby uniknąć niewłaściwego „naciągania” interpretacji.

Mit, że „pełny monitoring zawsze ochroni wykonawcę przed roszczeniami”, jest równie szkodliwy jak przekonanie, że „brak monitoringu zmniejsza odpowiedzialność”. Dane pomiarowe pomagają ustalić związek przyczynowo-skutkowy, ale nie zastąpią analizy inżynierskiej. Czasem monitoring pokaże wyraźny związek między etapem robót a przyrostem rys; innym razem ujawni, że budynek od lat „żył własnym życiem”, a wykop jedynie uaktywnił istniejące problemy konstrukcyjne.

Im lepiej zaprojektowany i prowadzony jest system monitoringu, tym uczciwiej można podzielić odpowiedzialność między rzeczywisty wpływ budowy a wady i zużycie samej zabudowy sąsiedniej.

Najczęściej zadawane pytania (FAQ)

Na czym polega monitoring osiadania i pęknięć sąsiednich budynków przy głębokich wykopach?

Monitoring polega na systematycznym pomiarze przemieszczeń budynków (osiadania, przechyły, przesunięcia) oraz obserwacji powstawania i rozwoju rys w ścianach, stropach i elementach konstrukcyjnych. Wykorzystuje się do tego zarówno metody geodezyjne (pomiary reperów, tachimetr, niwelator, czasem systemy automatyczne), jak i przeglądy inżynierskie z dokumentacją fotograficzną.

W praktyce tworzy się sieć punktów kontrolnych na elewacjach i fundamentach, które są regularnie odczytywane. Równolegle prowadzi się dziennik rys: ich lokalizację, szerokość, zmiany w czasie. Mit jest taki, że wystarczy „rzucić okiem” raz na tydzień. Rzeczywistość: bez liczbowych danych i dat pomiarów trudno później udowodnić, kiedy i z jakiej przyczyny doszło do uszkodzeń.

Kiedy monitoring przy głębokim wykopie jest obowiązkowy lub bezwzględnie konieczny?

Monitoring jest konieczny zawsze, gdy głęboki wykop wykonywany jest w zwartej zabudowie, a w zasięgu wpływu wykopu znajdują się istniejące budynki, zwłaszcza stare, o nieznanym stanie technicznym lub płytko posadowione. Wymagają go także sytuacje, w których projektant przyjmuje metodę obserwacyjną zgodnie z Eurokodem 7 – bez pomiarów ta metoda nie działa.

W wielu miastach wymagania doprecyzowują lokalne wytyczne i decyzje administracyjne (np. pozwolenie na budowę może wprost narzucać wdrożenie monitoringu). Dodatkowo ubezpieczyciele coraz częściej uzależniają ochronę od istnienia planu monitoringu i protokołu stanu wyjściowego sąsiednich obiektów.

Jakie są skutki braku monitoringu sąsiednich budynków przy głębokich wykopach?

Technicznie brak monitoringu oznacza, że nie ma wczesnego ostrzegania przed przekroczeniem dopuszczalnych przemieszczeń. Małe rysy, które dałoby się zatrzymać w porę, przeradzają się w poważne uszkodzenia ścian, stropów i fundamentów. W skrajnych sytuacjach może dojść do konieczności wyłączenia budynku z użytkowania lub rozbiórki fragmentu.

Finansowo i prawnie sytuacja bywa jeszcze gorsza. Bez danych pomiarowych trudno obronić się przed roszczeniami sąsiadów – nie ma punktu odniesienia, co istniało przed rozpoczęciem robót, a co powstało w trakcie. Spory ciągną się latami, generując koszty ekspertyz, procesów i kar umownych za przestoje. Mit, że monitoring to „drogi luksus”, szybko upada, gdy pierwszy spór trafia do sądu.

Czy zastosowanie ścianek szczelnych lub ścian szczelinowych eliminuje ryzyko osiadań?

Nie. Obudowa wykopu – czy to ścianka szczelna, pale, czy ściana szczelinowa – ogranicza przemieszczenia, ale ich nie usuwa. Każda konstrukcja ma skończoną sztywność i określony sposób pracy z gruntem, który zawsze w pewnym zakresie się odkształca. Nawet kilka milimetrów ruchu ściany może przełożyć się na zauważalne osiadania w sąsiedztwie.

Dodatkowo wykop zaburza warunki wodne: odwodnienie, nieszczelności obudowy czy obniżenie zwierciadła wody prowadzą do konsolidacji gruntów spoistych i filtracji w niespoistych. To z kolei generuje przemieszczenia, nawet jeśli sama obudowa wygląda „stabilnie”. Mit „mamy szczelną ściankę, więc nic się nie stanie” ignoruje fakt, że stare, wrażliwe budynki potrafią reagować na różnicowe osiadania rzędu milimetrów.

Jak często trzeba wykonywać pomiary i przeglądy w ramach monitoringu?

Częstotliwość pomiarów zależy od etapu robót, warunków gruntowych i wrażliwości sąsiednich budynków. W fazach krytycznych (pogłębianie wykopu, wykonywanie kotew, intensywne odwodnienie) pomiary mogą być wymagane nawet codziennie lub kilka razy w tygodniu. W spokojniejszych okresach interwał wydłuża się, ale nadal pomiary powinny być cykliczne, a nie „od święta”.

Praktycznie ustala się harmonogram: część punktów kontrolnych sprawdza się częściej, inne rzadziej, ale zawsze według z góry przyjętego planu. Kluczowe jest wychwycenie trendu – nagłego przyspieszenia osiadań lub skręcenia konstrukcji. Jednorazowy odczyt niewiele mówi, dopiero seria pomiarów pokazuje, czy sytuacja się stabilizuje, czy wymyka spod kontroli.

Jak monitoring może pomóc uniknąć zatrzymania budowy lub katastrofy budowlanej?

Monitoring działa jak system wczesnego ostrzegania. Gdy wartości z pomiarów zbliżają się do progów alarmowych ustalonych w projekcie, kierownictwo budowy i projektant mogą zawczasu zmienić sposób prowadzenia robót: spowolnić tempo głębienia, zmienić kolejność etapów, dołożyć kotwy, zastosować iniekcje wzmacniające grunt albo tymczasowo wstrzymać prace w najbardziej newralgicznym rejonie.

Dzięki temu reakcja jest proporcjonalna i wyprzedzająca. Zamiast nagłego „stopu” narzuconego przez nadzór po pojawieniu się widocznych uszkodzeń, inwestycja jest korygowana na bieżąco. Mit, że monitoring to tylko papier dla ubezpieczyciela, stoi w sprzeczności z praktyką: dobrze zaprojektowany system pomiarów to narzędzie zarządzania ryzykiem w realnym czasie.

Kto odpowiada za zaplanowanie i prowadzenie monitoringu przy głębokich wykopach?

Za uwzględnienie monitoringu na etapie koncepcji i projektu odpowiada przede wszystkim projektant konstrukcji i geotechnik – to oni określają, jakie wielkości trzeba mierzyć i jakie progi są dopuszczalne. Kierownik budowy oraz inwestor odpowiadają za to, by monitoring faktycznie został wdrożony, zlecony wyspecjalizowanej firmie i prowadzony zgodnie z projektem i przepisami.

W praktyce bierze w tym udział także geodeta uprawniony oraz często niezależny rzeczoznawca budowlany oceniający stan sąsiednich obiektów. Jeśli monitoring istnieje tylko „na papierze” – pomiary są zbyt rzadkie, nieanalizowane lub ignoruje się sygnały ostrzegawcze – odpowiedzialność za skutki spada na uczestników procesu budowlanego, a tłumaczenie się „oszczędnościami” rzadko przekonuje organy nadzoru czy sąd.
