Odwierty pod pompy ciepła a warunki gruntowo‑wodne na działce

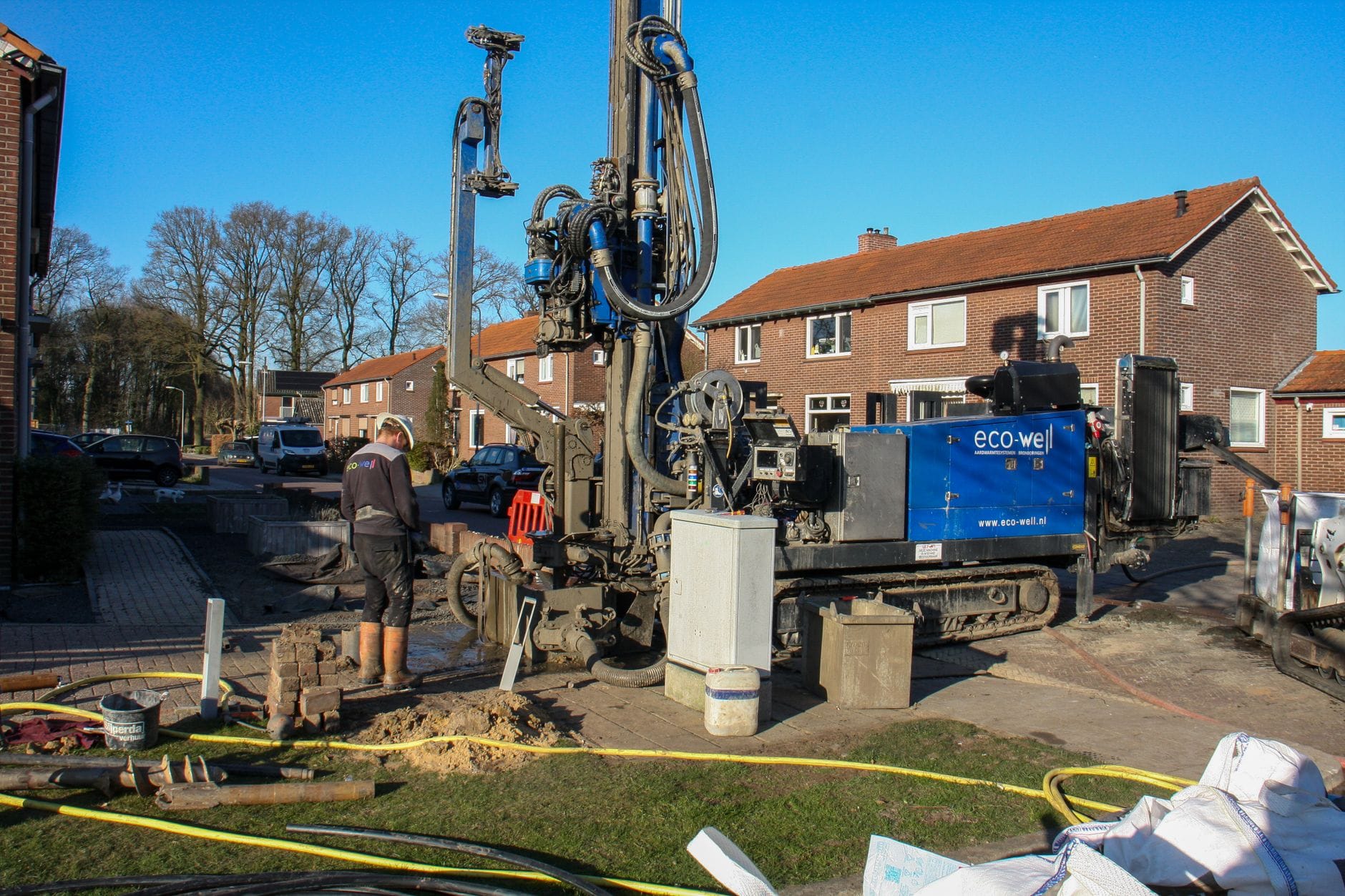

Dlaczego warunki gruntowo‑wodne decydują o sensowności odwiertów

Gruntowa pompa ciepła korzysta z energii zgromadzonej w gruncie i wodach gruntowych. To, jak efektywnie będzie pracować dolne źródło, zależy bezpośrednio od warunków gruntowo‑wodnych na działce. Ten sam budynek, ta sama pompa i ta sama liczba odwiertów mogą działać bardzo różnie na dwóch działkach oddalonych o kilka kilometrów, jeśli różni je rodzaj gruntu, poziom wód gruntowych i budowa geologiczna.

Warunki podłoża wpływają nie tylko na efektywność, ale też na długość odwiertów, dobór technologii wiercenia, rodzaj sond gruntowych i końcowy koszt inwestycji. Na gruntach sprzyjających, o dobrej przewodności cieplnej i stabilnym uwodnieniu, potrzebna całkowita długość odwiertów bywa nawet o kilkadziesiąt procent krótsza niż na piaskach suchych lub warstwach słabo przewodzących ciepło. Z kolei w gruntach trudnych technicznie – kurzawki, wody naporowe, mocno spękane skały – rośnie koszt robót i ryzyko problemów wykonawczych.

Dobry grunt i przyjazne warunki wodne oznaczają mniejszą liczbę odwiertów, niższy koszt i większą stabilność pracy pompy ciepła przez lata. Nieprzewidziane warunki, pominięte rozpoznanie lub błędne założenia projektowe skutkują koniecznością wydłużania odwiertów, dopinania dodatkowych sond, a w skrajnym przypadku – niedogrzewaniem budynku w okresach szczytowych.

Popularny mit mówi, że „pompa ciepła wszędzie działa tak samo”. Rzeczywistość jest inna: ta sama pompa ciepła może mieć zupełnie inną sprawność sezonową na dwóch różnych działkach – tylko dlatego, że w jednym miejscu odwierty pracują w glinie przesyconej wodą, a w drugim w suchym piasku na wietrzejącym podłożu skalnym. Osoba, która rozumie zależność między gruntem, wodą i odwiertem, ma dużo lepszą pozycję negocjacyjną w rozmowie z projektantem i wykonawcą.

Przy ocenie sensowności odwiertów pod gruntową pompę ciepła trzeba więc patrzeć szerzej niż tylko na „moc pompy” i „metraż domu”. Kluczowe jest pytanie: jaki potencjał cieplny ma moja działka i ile będzie kosztowało sięgnięcie po to ciepło w konkretnych warunkach gruntowo‑wodnych.

Podstawy: jak „widzi” grunt gruntowa pompa ciepła

Ciepło z gruntu – skąd się bierze i jak płynie

Dolne źródło dla gruntowej pompy ciepła to w uproszczeniu ogromny wymiennik ciepła, zanurzony w gruncie. Sonda gruntowa pobiera ciepło z otaczającego ją podłoża, a następnie pompa „podnosi” jego temperaturę do poziomu potrzebnego dla instalacji grzewczej. Kluczowe jest, ile tego ciepła można pobrać z jednostki długości odwiertu przy zachowaniu rozsądnych temperatur pracy (żeby solanka nie zamarzała, a grunt nie wyziębiał się nadmiernie).

Źródłami energii w gruncie są głównie: ciepło geotermalne z wnętrza Ziemi oraz energia słoneczna akumulowana w warstwach przypowierzchniowych i stopniowo przemieszczająca się w głąb. Na głębokości kilku metrów temperatura jest już stosunkowo stabilna, a poniżej kilkunastu–kilkudziesięciu metrów zmienia się głównie w funkcji klimatu danego rejonu i warunków hydrogeologicznych.

Ciepło w ośrodku gruntowym płynie na drodze przewodzenia i – tam, gdzie jest obecna woda – na drodze przepływu wody (konwekcji). To właśnie połączenie przewodzenia w matrycy gruntowej i transportu ciepła przez wodę tłumaczy, dlaczego ten sam rodzaj gruntu w wersji suchej ma znacznie niższą „wydajność cieplną” niż ten sam grunt uwodniony. Dla dolnego źródła kluczowe jest, aby grunt wokół sondy mógł stosunkowo szybko uzupełniać ciepło odbierane przez instalację.

Mit „im głębszy odwiert, tym zawsze lepiej” zderza się w tym miejscu z praktyką. Po przekroczeniu pewnej głębokości kolejne metry odwiertu dodają relatywnie mniej mocy, a koszt metra wiertniczego rośnie liniowo lub szybciej. Do tego dochodzą ograniczenia sprzętowe, bezpieczeństwo hydrogeologiczne i przepisy lokalne. Zamiast ślepo pogłębiać pojedynczy odwiert, racjonalniej jest najczęściej optymalnie dobrać głębokość i liczbę sond do konkretnych warunków gruntowo‑wodnych.

Przewodność cieplna i pojemność cieplna gruntu

Najważniejszym parametrem z punktu widzenia wymiany ciepła jest przewodność cieplna gruntu, oznaczana symbolem λ (lambda). Określa ona, jak dobrze grunt przewodzi ciepło. Drugim istotnym parametrem jest pojemność cieplna – zdolność do magazynowania energii w jednostce objętości przy zmianie temperatury.

Grunt składa się zwykle z trzech podstawowych składników: substancji stałej (minerały), wody i powietrza. Powietrze ma bardzo niską przewodność cieplną, woda znacznie wyższą, a minerały – jeszcze większą. Z tego powodu im więcej powietrza (porów wypełnionych powietrzem) w gruncie, tym gorsza przewodność cieplna. Im więcej wody i zagęszczonej matrycy mineralnej – tym lepiej dla dolnego źródła.

Typowe przedziały wartości λ dla różnych gruntów i skał można ująć w prostej tabeli jakościowej:

Projektant dolnego źródła, dysponując informacją o rodzaju gruntów, ich wilgotności i układzie warstw, dobiera efektywną wartość λ do obliczeń. Zbyt optymistyczne przyjęcie tego parametru jest jedną z głównych przyczyn późniejszego „niedociążenia” dolnego źródła – pompa ciepła pracuje, ale przy niższych temperaturach dolnego źródła i gorszej sezonowej sprawności.

Pojemność cieplna gruntu decyduje natomiast o tym, jak silnie i jak szybko będzie wychładzać się obszar wokół sondy. Grunt o dużej pojemności cieplnej lepiej znosi długotrwałą eksploatację przy wyższych jednostkowych obciążeniach, mniejsza jest też amplituda sezonowych wahań temperatury solanki na powrocie.

Stabilność temperatury z głębokością a głębokość odwiertów

Jednym z atutów gruntowych pomp ciepła jest to, że dolne źródło pracuje w warunkach znacznie stabilniejszych niż powietrze zewnętrzne. Na głębokości od ok. 10–15 m w dół amplituda roczna temperatury maleje, a poniżej kilkudziesięciu metrów temperatura zmienia się powoli, zwykle oscylując wokół średniej rocznej temperatury powietrza plus wpływ ciepła geotermalnego.

W praktyce większość sond gruntowych wykonuje się w zakresie 70–150 m głębokości pojedynczego odwiertu. Głębiej opłaca się schodzić tylko tam, gdzie warunki techniczne sprzyjają, parametry gruntu są bardzo dobre, a ograniczona jest powierzchnia działki. Zbyt płytkie odwierty mogą z kolei powodować silniejszy wpływ warunków sezonowych i ryzyko głębokiego wychłodzenia stref przy powierzchni.

Mit, że „maksymalna głębokość to zawsze najlepsze rozwiązanie”, jest kosztowny. Po pierwsze, koszt metra wiertniczego rośnie. Po drugie, przy dużych głębokościach w grę wchodzą ograniczenia prawne, zagrożenia dla głębszych poziomów wodonośnych i wymagania dokumentacyjne. Ekonomicznie dużo lepiej sprawdza się dobrze policzony kompromis między głębokością pojedynczego odwiertu a ich liczbą i rozstawem, uwzględniający konkretne warunki geologiczne i hydrogeologiczne.

Jakie grunty spotyka się najczęściej i co to oznacza dla odwiertów

Grunty spoiste: gliny, iły, lessy w kontekście sond pionowych

Grunty spoiste, takie jak gliny, iły czy niektóre lessy, z punktu widzenia wymiany ciepła są często bardzo atrakcyjne. Ich struktura zawiera stosunkowo mało pustych przestrzeni wypełnionych powietrzem, a przy typowym nawodnieniu warstwowym osiągają dobrą lub bardzo dobrą przewodność cieplną. Dodatkowo ich wysoka pojemność cieplna sprzyja stabilnej pracy dolnego źródła w dłuższym okresie.

Od strony technologicznej odwierty w gruntach spoistych mogą jednak stwarzać wyzwania. Zbyt plastyczna glina potrafi „kleić” się do świdra, utrudniając wynoszenie urobku. W pewnych warunkach pojawia się także ryzyko osuwania się ścian otworu, zwłaszcza w strefach nawodnionych. Rozwiązaniem jest odpowiedni dobór płuczki wiertniczej, stosowanie rur osłonowych oraz dopasowanie prędkości wiercenia do lokalnych warunków.

Przy dobrze zaprojektowanym i wykonanym odwiercie w glinie lub ile często możliwe jest uzyskanie stosunkowo dużej mocy z metra bieżącego sondy. W praktyce oznacza to mniejszą liczbę odwiertów przy tej samej mocy pompy ciepła. W wielu lokalizacjach Polski działki na gruntach gliniastych z umiarkowanie wysokim poziomem wód gruntowych są wręcz idealnym miejscem pod dolne źródła pionowe.

Należy jednak brać pod uwagę także zjawiska mrozowe. Grunty spoiste silnie reagują na przemarzanie i odmrażanie. Odpowiedni projekt głębokości strefy roboczej sondy oraz właściwa iniekcja (wypełnienie) otworu mieszanką cementowo‑bentonitową o odpowiedniej przewodności cieplnej pozwala ograniczyć ryzyko niepożądanych ruchów gruntu i zapewnić dobre sprzężenie termiczne sondy z otoczeniem.

Grunty niespoiste: piaski i żwiry a długość dolnego źródła

Piaski i żwiry mają zupełnie inną charakterystykę. W wersji suchej, luźnej, zawierają dużą ilość powietrza w przestrzeniach międzyziarnowych, co dramatycznie obniża przewodność cieplną. Ten sam piasek, kiedy poziom wód gruntowych stale wypełnia przestrzenie między ziarnami, staje się dużo lepszym materiałem z punktu widzenia przekazywania ciepła. Kluczowa jest więc zarówno granulacja, jak i stopień uwodnienia.

Na działkach położonych na suchych, przewiewnych piaskach – typowe dla części terenów wydmowych czy rejonów z grubą warstwą piasków polodowcowych – projektant często musi przyjąć dużo bardziej konserwatywną moc jednostkową z metra odwiertu. W praktyce oznacza to istotnie dłuższe dolne źródło, czyli więcej odwiertów lub większą głębokość każdego z nich. Koszt metra wiertniczego niekoniecznie jest niższy niż w glinie, a łączna cena robót rośnie przez potrzebną długość.

Żwiry i pospółki, szczególnie w strefach wodonośnych o dobrym przepływie wody, potrafią natomiast dawać znakomitą wymianę ciepła. Przepływająca woda pełni rolę „przenośnika” energii, szybko uzupełniając ciepło odbierane przez sondę. Z drugiej strony są to grunty wymagające od wykonawcy dużego doświadczenia: stabilizacja ścian otworu w warstwach żwirowych i kurzawkowych jest trudna, a zatory, zapadania i ucieczka płuczki nie należą do rzadkości.

Dobrym obrazowym porównaniem jest sytuacja dwóch działek: jedna na suchym piasku, druga na gliniastym, mokrym podłożu. Dla tego samego budynku i tej samej pompy ciepła, w pierwszym przypadku całkowita długość dolnego źródła może być potrzebna o kilkadziesiąt procent większa. Inwestor, który patrzy jedynie na „cenę za metr odwiertu”, nie widzi pełnego obrazu. Liczy się koszt całej instalacji dolnego źródła i jej efektywność, a nie wyłącznie stawka jednostkowa.

Częstą pokusą jest „dociśnięcie” mocy z metra odwiertu w słabszym gruncie, żeby zmniejszyć liczbę wierceń. W teorii wszystko się wtedy zgadza, ale po kilku sezonach solanka wraca do pompy coraz chłodniejsza, a udziały grzałek elektrycznych rosną. Tu znów ujawnia się różnica między hasłem marketingowym a praktyką: grunt niespoisty, suchy, przy błędnie dobranym obciążeniu po prostu nie nadąża z regeneracją cieplną i dolne źródło krok po kroku traci rezerwę.

Rzeczywistość w odwiertach rzadko wygląda jak „czysty” piasek czy sama glina z podręcznika. Częściej trafia się kilka przewarstwień: warstwa piasku, poniżej glina, jeszcze niżej żwir z wodą. Rozsądny projekt nie opiera się na jednym parametrze λ „dla całej działki”, tylko uwzględnia udział poszczególnych warstw i to, na jakiej głębokości realnie ma pracować aktywna część sond. Stąd widać, jak złudne jest porównywanie instalacji wyłącznie po liczbie metrów odwiertów bez kontekstu geologii.

Mit, że „na żwirze się nie wierci, bo to się zawali”, też rozmija się z codzienną praktyką. Taki grunt faktycznie bywa wymagający technologicznie, ale doświadczona firma wiertnicza z odpowiednim sprzętem i płuczką potrafi go opanować. Kluczowe jest wcześniejsze rozpoznanie warstw i świadomość, że w trudniejszych odcinkach czas wiercenia i koszt metra mogą być wyższe. W zamian inwestor dostaje dolne źródło pracujące przy bardzo dobrych parametrach temperaturowych.

Dla samego użytkownika ważniejsza od nazwy gruntu jest rzecz końcowa: stabilna temperatura solanki i niskie rachunki przez lata. Jeśli dokumentacja, projekt i wiercenia są zrobione z głową, nawet „nieidealna” działka może zasilić pompę ciepła bez ryzyka wychłodzenia gruntu i konieczności późniejszych kosztownych korekt instalacji.

Wody gruntowe: sprzymierzeniec czy problem przy odwiercie?

Kontakt odwiertów z wodami gruntowymi jest jednocześnie szansą na lepsze parametry dolnego źródła i źródłem potencjalnych kłopotów. To, czy woda okaże się sprzymierzeńcem, zależy przede wszystkim od jej poziomu, miąższości warstw wodonośnych oraz sposobu wykonania samej sondy.

Z punktu widzenia wymiany ciepła obecność wody w porach gruntu lub w warstwach żwirowo‑piaskowych jest zwykle korzystna. Woda ma wysoką pojemność cieplną i przewodność, a jeśli dodatkowo występuje przepływ (spadek hydrauliczny, lokalne dreny, ciek podziemny), dostarcza do otoczenia sondy świeżą energię z większego obszaru. Przy takim układzie uzysk z metra odwiertu często może być wyższy niż w suchym, spękanym gruncie.

Dla wykonawcy odwiertu wody gruntowe oznaczają inne wyzwania. W strefach nawodnionych w gruntach niespoistych ściany otworu są mniej stabilne, częściej dochodzi do lokalnych obwałów, a płuczka może uciekać w bardziej przepuszczalne warstwy. To wymusza stosowanie lepszych płuczek, rur osłonowych i ścisłe pilnowanie parametrów procesu. Na etapie wyceny robót bywa to kluczowy czynnik, stąd rozbieżności w cenach podobnych pozornie zleceń.

Mit, że „im więcej wody, tym lepiej dla sond pionowych”, bywa mylący. Stały poziom zwierciadła wody i umiarkowany przepływ faktycznie pomaga. Natomiast płytko zalegająca, pływająca warstwa wód gruntowych w luźnym piasku może powodować kurzawki, utratę stabilności otworu, a nawet konieczność zmiany technologii lub rezygnacji z części planowanej głębokości. Rzeczywistość jest więc bardziej złożona niż prosta zasada „mokro = super”.

W projekcie trzeba też przewidzieć, jak sondy będą oddziaływały na lokalne warstwy wodonośne. Prawidłowo wykonana iniekcja (wypełnienie otworu materiałem o odpowiedniej przewodności cieplnej i szczelności) ma dwie funkcje: zapewnia dobry kontakt termiczny z gruntem i ogranicza ryzyko niekontrolowanego połączenia różnych poziomów wodonośnych. Bez tego odwiert może stać się pionowym „drenażem”, co zaburza lokalny układ hydrogeologiczny i bywa poważnym problemem środowiskowym.

Przy większych głębokościach i dużej liczbie sond dochodzą wymagania formalne. W wielu lokalizacjach przekroczenie określonej głębokości lub naruszenie konkretnego poziomu wodonośnego wiąże się z dodatkowymi uzgodnieniami hydrogeologicznymi i bardziej rozbudowaną dokumentacją. Tu mit „wierćmy tak głęboko, jak się da, bo będzie lepiej” zderza się z przepisami i praktyką urzędową.

Coraz częściej inwestorzy rozważają także układy otwarte (pompa ciepła korzystająca bezpośrednio z wody gruntowej). Z punktu widzenia wydajności to bardzo efektywne rozwiązanie, ale wymaga bardzo dobrych, stabilnych warunków hydrogeologicznych i wysokiej jakości wody (bez agresywności korozyjnej, nadmiaru żelaza, manganu czy zawiesin). W przeciwnym razie instalacja szybko sprawia więcej kłopotów niż pożytku. Dlatego w zabudowie jednorodzinnej najczęściej kończy się na układach zamkniętych, gdzie woda gruntowa pracuje dla nas pośrednio – poprzez otaczający grunt.

Poziom i wahania zwierciadła wody a praca sond

Sam fakt obecności wody niewiele mówi, dopóki nie wiadomo, jak głęboko zalega zwierciadło i jak zmienia się sezonowo. Na działkach, gdzie zwierciadło znajduje się płytko i ulega znacznym wahaniom (np. tereny zalewowe, obniżenia terenu), dolne partie sond pracują zwykle w stabilniejszych warunkach niż górne. Należy tak zaplanować długość aktywnej części sondy, aby możliwie duża jej część znalazła się w warstwach o przewidywalnym nawodnieniu.

W praktyce często pojawia się pytanie: „czy jeśli woda jest dopiero na 20–30 m, to odwiert ma sens?”. W zdecydowanej większości przypadków odpowiedź jest twierdząca. Sondy i tak schodzą znacznie głębiej, więc kontakt z wodą gruntową nastąpi. Różnica polega na tym, jak duży odcinek sondy pracuje powyżej i poniżej zwierciadła oraz czy w anizotropowym ośrodku cieplnym (różne warstwy) nie dojdzie do nadmiernego obciążenia słabszych fragmentów.

Rzeczywisty problem hydrogeologiczny pojawia się wtedy, gdy głębsze, dobrze wydajne poziomy wodonośne są objęte szczególną ochroną. W takim przypadku projektant może świadomie ograniczyć głębokość sond lub zmienić ich rozstaw, by uniknąć ingerencji w strategiczne zasoby wody. Czasem najlepszym kompromisem jest nieco dłuższe dolne źródło, rozłożone na większej liczbie płytszych odwiertów, zamiast kilku bardzo głębokich sond przechodzących przez wrażliwe warstwy.

Jak rozpoznać warunki gruntowo‑wodne na własnej działce

Najgorszy scenariusz dla inwestora to projektowanie i wycena wyłącznie „na oko” – na podstawie sąsiednich budów czy ogólnych map geologicznych. Te źródła są przydatne jako wstępne rozeznanie, ale nie zastąpią bezpośredniego rozpoznania na konkretnej działce. Różnice potrafią być bardzo duże nawet w obrębie jednego osiedla.

Punkt wyjścia stanowi zwykle analiza dostępnych materiałów: map geologicznych, archiwalnych odwiertów (np. studni, piezometrów), danych o głębokości wód gruntowych. Jeżeli w promieniu kilkuset metrów są już wykonane odwierty geologiczne czy studnie, doświadczony projektant potrafi wyciągnąć z nich wiele informacji o spodziewanych warstwach i ich parametrach. To jednak dopiero wstęp.

Dla instalacji GPC dużym ułatwieniem jest wykonanie jednego lub kilku otworów rozpoznawczych. Nie muszą mieć od razu pełnej planowanej głębokości sond, ale powinny przejść przez kluczowe warstwy. Pozwala to nie tylko zweryfikować rodzaj gruntu i poziom wód, lecz także pobrać próbki do badań laboratoryjnych przewodności cieplnej i wilgotności. Na tej podstawie można później kalibrować obliczenia mocy jednostkowej.

Coraz popularniejsze są także testy reakcji termicznej (TRT) wykonywane na pilotażowej sondzie. W teście przez kilka dób wymusza się kontrolowany przepływ ciepła przez sondę i rejestruje odpowiedź temperaturową układu grunt–sonda. To najbardziej wiarygodny sposób na określenie efektywnej przewodności cieplnej in situ, uwzględniającej rzeczywistą budowę warstw, ich nawodnienie i kontakt termiczny z iniekcją.

Mit, że „sąsiad ma podobny dom, podobne odwierty, więc u mnie policzymy tak samo”, jest jedną z częstszych przyczyn późniejszych rozczarowań. Dwa pozornie bliźniacze domy na tej samej ulicy mogą stać na zupełnie różnych pakietach warstw: jeden na gliniastym zboczu, drugi na płytkim piasku nad żwirem z wodą. Różnice w uzysku z metra odwiertu potrafią być diametralne.

Na co zwrócić uwagę przed zleceniem projektu odwiertów

Przy pierwszych rozmowach z projektantem i firmą wiertniczą dobrze jest zgromadzić kilka podstawowych informacji o działce. Nawet tak proste rzeczy jak historia zalewania piwnic w okolicy, obecność starych studni, rodzaj gruntu widoczny w wykopach pod ogrodzenie czy przyłącza potrafią sporo powiedzieć o lokalnych warunkach.

W praktyce pomocne bywa zebranie:

• informacji od sąsiadów o głębokości i wydajności ich studni, poziomie wód, problemach z zalewaniem;
• zdjęć z etapów wcześniejszych robót ziemnych (fundamenty, przyłącza, szambo, drenaż) pokazujących przekrój gruntu;
• danych z miejscowego planu zagospodarowania lub decyzji środowiskowych (jeśli działka leży np. na obszarze ochrony ujęć wód);
• ewentualnych archiwalnych badań geotechnicznych robionych pod dom lub inne obiekty.

Projektant, mając te informacje oraz wyniki ewentualnych otworów rozpoznawczych, może nie tylko dobrać moc jednostkową z metra, lecz także zasugerować optymalną konfigurację: liczbę odwiertów, ich głębokość, rozstaw i usytuowanie w stosunku do budynku. Czasem w oparciu o informacje hydrogeologiczne zaproponuje przesunięcie części sond poza strefę planowanego odwodnienia budynku lub poza obszar późniejszej zabudowy tarasem, by ułatwić serwis i ewentualne prace przyszłości.

Przykład z praktyki: sąsiednie działki, różne realia

W zabudowie podmiejskiej często spotyka się sytuację, w której dwie sąsiadujące działki dają skrajnie różne wyniki odwiertów. Na jednej wiertnia wchodzi w glinę już na niewielkiej głębokości, a zwierciadło wody pojawia się na 8–10 m. Sondy pracują w korzystnym ośrodku, uzysk z metra jest wysoki. Na sąsiedniej parceli do głębokości kilkunastu metrów utrzymuje się luźny, suchy piasek, a woda pojawia się znacznie niżej. Tam trzeba było wykonać większą liczbę głębszych odwiertów, a koszt dolnego źródła był istotnie wyższy.

W obu przypadkach „na papierze” domy wyglądały podobnie, a moc pomp ciepła była zbliżona. Różnica w warunkach gruntowo‑wodnych przełożyła się jednak na nakład inwestycyjny i detale projektu. To pokazuje, dlaczego kopiowanie rozwiązań „z sąsiedztwa” bez rozpoznania lokalnej geologii często kończy się błędną oceną kosztów i możliwości.

Dokumentacja geologiczno‑inżynierska a projekt odwiertów pod pompę ciepła

Dla części inwestorów pojęcia „dokumentacja geologiczno‑inżynierska” czy „opracowanie hydrogeologiczne” brzmią jak zbędna formalność i dodatkowy koszt. Tymczasem przy instalacjach z pionowymi sondami jest to kluczowy element zarówno bezpieczeństwa, jak i opłacalności inwestycji. Na jego podstawie projektant dolnego źródła podejmuje większość decyzji technicznych.

Zakres wymaganej dokumentacji zależy od lokalnych przepisów, głębokości planowanych odwiertów oraz ich łącznej długości. Im większa ingerencja w podłoże i im bardziej wrażliwe środowiskowo są warstwy wodonośne, tym większe wymagania formalne. Już na etapie planowania warto sprawdzić, czy inwestycja nie wchodzi np. w strefę ochrony ujęć wody lub obszar zakazów wiertniczych. Unika się w ten sposób późniejszych niespodzianek przy uzgodnieniach.

Dobra dokumentacja geologiczno‑inżynierska obejmuje zwykle opis budowy geologicznej wraz z przekrojami, informacje o typach gruntów, miąższości warstw, głębokości zwierciadła wody, a także ocenę ich parametrów fizycznych i mechanicznych. Dla potrzeb GPC szczególnie istotne są dane pozwalające oszacować przewodność i pojemność cieplną poszczególnych pakietów, choćby w przybliżeniu, oraz ocena stabilności odwiertów w trakcie realizacji.

Mit, że „geolog jest potrzebny tylko pod duże budowy”, dawno już stracił aktualność. Pompy ciepła o mocy kilku–kilkunastu kilowatów, instalowane przy budynkach jednorodzinnych, potrafią mieć łącznie kilkaset metrów odwiertów. To często skala porównywalna z mniejszymi obiektami usługowymi. W obu przypadkach grunt i woda reagują tak samo – niezależnie od tego, czy nad sondami stoi dom jednorodzinny, czy biurowiec.

Jak dokumentacja przekłada się na konkretne decyzje projektowe

Dane z dokumentacji geologiczno‑inżynierskiej nie lądują w segregatorze wyłącznie dla urzędu. Bezpośrednio wpływają na kilka kluczowych parametrów projektu:

• dobór mocy jednostkowej z metra sondy – inne wartości przyjmuje się w dobrze nawodnionej glinie, a inne w suchym piasku czy spękanej skale;
• głębokość pojedynczych odwiertów – gdzie opłaca się schodzić głębiej, a gdzie lepiej rozłożyć wymianę ciepła na więcej krótszych sond;
• rozstaw i usytuowanie odwiertów – tak, by nie dochodziło do nadmiernego wzajemnego wychładzania w słabszych warstwach oraz by zachować bezpieczne odległości od fundamentów, studni, drenaży czy granic działki;
• dobór technologii wiercenia i iniekcji – rodzaj płuczki, potrzeba rur osłonowych, skład mieszanki wypełniającej otwór.

Na przykład w ośrodku z grubą warstwą lessów nad dobrze nawodnioną gliną projektant może zdecydować, że górną, bardziej podatną na osiadania strefę sondy skróci, koncentrując aktywną długość w głębszych, stabilniejszych warstwach. Z kolei przy przewadze żwirów z silnym przepływem wody należy zdecydować o materiałach iniekcyjnych tak, by zachować szczelność, a jednocześnie nie zniszczyć przewodności cieplnej układu.

Współpraca geologa, projektanta i wykonawcy odwiertów

Realnie działająca instalacja GPC powstaje wtedy, gdy geolog, projektant instalacji oraz firma wiertnicza wymieniają się informacjami zamiast pracować w oderwaniu od siebie. Geolog opisuje warunki gruntowo‑wodne i ich niepewności, projektant na tej podstawie dobiera parametry dolnego źródła, a wiertnik podczas realizacji weryfikuje, czy rzeczywisty profil odwiertu zgadza się z założeniami.

W trakcie wiercenia pojawiają się też informacje, których nie widać na żadnym przekroju: rzeczywista spoistość gruntu, obecność lokalnych przewarstwień namułów, anomalia w poziomie wód czy niespodziewane napływy piasku. Dla doświadczonej ekipy wiertniczej to sygnały, by skonsultować się z projektantem i – jeśli trzeba – skorygować parametry otworu: głębokość, średnicę, sposób zabezpieczenia czy recepturę iniekcji. Mit, że „projekt jest święty i nie wolno go ruszać”, w praktyce kończy się albo niepotrzebnym ryzykiem, albo stratą pieniędzy na zbyt asekuracyjne rozwiązania.

Dobrym nawykiem jest, by po zakończeniu robót wiertniczych aktualny dziennik otworów, raport z napotkanych warstw oraz parametry użytych mieszanek trafiły z powrotem do geologa i projektanta. Dzięki temu instalacja nie jest „czarną skrzynką” zakopaną w ziemi, tylko elementem z udokumentowanymi właściwościami. Przy późniejszej rozbudowie domu, zmianie pompy ciepła lub pracach ziemnych na działce taka wiedza często ratuje przed kosztownymi pomyłkami.

Sprawdzają się też krótkie spotkania koordynacyjne jeszcze przed wjazdem wiertni. Geolog może wtedy wskazać miejsca potencjalnie problematyczne (skarpy, strefy osuwiskowe, obszary o niepewnym rozpoznaniu), projektant koryguje trasowanie kolektorów i dobór średnic rur, a wykonawca ocenia logistykę: dojazd sprzętu, składowanie urobku, dostęp do wody technologicznej. Z pozoru drobne ustalenia, jak kolejność wykonywania odwiertów czy sposób zabezpieczenia wykopów, często decydują o tym, czy prace przebiegną spokojnie, czy zamienią się w ciąg przestojów.

Przeciwieństwem takiej współpracy jest schemat „kopiuj–wklej”: gotowy projekt z internetu, brak kontaktu z geologiem, szybkie wiercenie „tak jak zawsze”. Na pierwszy rzut oka bywa taniej, lecz w praktyce wychodzi drogo: albo moc pompy trzeba później ograniczać, bo grunt się nadmiernie wychładza, albo użytkownik płaci wyższe rachunki z powodu częstszej pracy grzałek elektrycznych. Rzeczywistość jest taka, że kilka godzin pracy specjalistów na etapie koncepcji zazwyczaj kosztuje mniej niż jeden dzień poprawiania błędów w terenie.

Odwierty pod pompy ciepła działają dobrze tam, gdzie są dopasowane do konkretnego gruntu i wody, a nie do katalogu czy opowieści sąsiada. Rozpoznanie warunków gruntowo‑wodnych, sensowna dokumentacja i współpraca branż sprawiają, że dolne źródło przestaje być loterią, a staje się przewidywalnym elementem instalacji, który spokojnie przepracuje kolejne dekady.

Odwierty pod pompy ciepła a inne instalacje na działce

Dolne źródło nie pracuje w próżni – dosłownie i w przenośni. Otacza je fundament domu, sieć wodno‑kanalizacyjna, czasem studnia, przydomowa oczyszczalnia, drenaż opaskowy, instalacje deszczowe. Wszystkie te elementy modyfikują lokalne warunki gruntowo‑wodne i odwrotnie: odwierty mogą wpływać na pracę niektórych instalacji, jeśli zostaną zaprojektowane bez koordynacji.

Częstym błędem jest zakładanie, że „pionowa sonda niczemu nie przeszkadza, bo jest głęboko”. Tymczasem odcinek od poziomu terenu do kilku metrów w dół to najbardziej newralgiczna strefa. Tam przebiegają przewody, tam pracują drenaże, tam woda gruntowa reaguje na zmiany opadów. Jeżeli odwiert zostanie wciśnięty między ścianę fundamentową a rów z kanalizacją, decyzja może zemścić się po latach – wysychaniem gruntu przy fundamencie, kłopotami z drenażem czy utrudnioną naprawą instalacji.

Przy planowaniu lokalizacji sond dobrze działa prosta zasada: najpierw układamy „szkielet” działki – budynek, podjazd, szambo/oczyszczalnię, studnie, sieci – a dopiero potem w wolnej przestrzeni rozrysowujemy pole odwiertów. Nie odwrotnie. W praktyce oznacza to często rezygnację z kilku najwygodniejszych miejsc pod sondy, ale w zamian zyskuje się działkę, którą można bez strachu modernizować po dziesięciu czy piętnastu latach.

Bezpieczne odległości i strefy buforowe

Przepisy lokalne definiują minimalne odległości od studni, granic działki czy budynków. Do tego dochodzą zalecenia branżowe i zdrowy rozsądek. Instalacja projektowana jedynie „pod kreskę” wymogów prawnych przeważnie działa, ale bywa kłopotliwa przy jakichkolwiek zmianach zagospodarowania terenu.

Praktycy przyjmują często własne strefy buforowe, szersze niż te z rozporządzeń. Wokół ścian fundamentowych pozostawia się pas terenu bez odwiertów, w którym w razie potrzeby da się wykonać wykop naprawczy, wymienić izolację czy dołożyć instalację odwodnieniową. Pod przyszłym podjazdem czy ciężkim garażem blaszakowym sondy zwykle się omija, ograniczając ryzyko uszkodzeń podczas robót i osiadań gruntu.

Mit, że „najlepiej upchać sondy jak najbliżej domu, bo rury będą krótsze”, jest wygodny dla wykonawcy, ale niekoniecznie dla właściciela działki. Kilka dodatkowych metrów przewodu od rozdzielacza do pola odwiertów to niewielki koszt w stosunku do całej inwestycji, a wymierna elastyczność przy późniejszych przebudowach.

Studnie, drenaże, oczyszczalnie – gdzie zachować szczególną ostrożność

Szczególnym sąsiedztwem dla odwiertów są wszelkiego rodzaju ujęcia i odbiorniki wód. Z geologicznego punktu widzenia to miejsca, w których naturalny obieg wód gruntowych został już zaburzony przez człowieka.

Przy studniach kopanych i wierconych dochodzi kilka aspektów:

• bezpieczeństwo sanitarne – zbyt bliskie sondy to ryzyko tworzenia „autostrady” dla potencjalnego zanieczyszczenia, jeśli dolne źródło zostanie kiedykolwiek nieszczelne;
• konflikt o wodę – w warstwach słabo przepuszczalnych intensywnie chłodzone lub dogrzewane strefy przy sondach mogą lokalnie zmieniać reżim przepływu, co przy małych ujęciach na potrzeby domowe bywa odczuwalne;
• transport ciepła – w silnie przepuszczalnych żwirach i piaskach sondy blisko studni mogą wpływać na temperaturę wody w ujęciu.

Przy przydomowych oczyszczalniach ścieków czy drenażach rozsączających problemem jest raczej przeciążenie gruntu wodą oraz możliwe „przepłukiwanie” warstw. Sonda przechodząca przez silnie nawilżoną strefę może pracować bardzo efektywnie cieplnie, ale jeśli zostanie umieszczona zbyt blisko pól drenażowych, przy nieprawidłowej eksploatacji oczyszczalni nietrudno o konflikt sanitarny.

Rzeczywistość jest taka, że większość kolizji da się uniknąć, jeśli projekt odwiertów powstaje równolegle z projektem zagospodarowania działki, a nie jest „doklejany” po fakcie. Geolog, widząc przekroje z lokalizacją studni czy oczyszczalni, potrafi wskazać bezpieczne strefy dla sond bez sztucznego zwiększania ich liczby czy długości.

Najczęstsze błędy przy ignorowaniu warunków gruntowo‑wodnych

Gdy dolne źródło projektuje się na oko, grunt szybko „wystawia rachunek”. Objawy nie zawsze pojawiają się od razu – pierwszą zimę instalacja często przechodzi bez dramatów. Problemy zaczynają się po kilku sezonach, gdy bilans cieplny gruntu zostaje trwale zaburzony.

Przewymiarowanie odwiertów „na wszelki wypadek”

Paradoksalnie jednym z częstszych skutków braku badań geologicznych jest przesadnie duża łączna głębokość sond. Inwestor słyszy, że „lepiej zrobić więcej i głębiej, będzie zapas”, więc płaci za dodatkowe metry odwiertu. Bez rzeczywistej znajomości przewodności cieplnej gruntu nie ma jednak pewności, że te metry pracują efektywnie – część aktywnej długości może znajdować się w słabych termicznie warstwach, które i tak nie podniosą realnego uzysku.

Mit o „im głębiej, tym lepiej” bierze się z intuicji, że w głębi ziemi jest cieplej. Tymczasem w typowych instalacjach z sondami geotermalnymi większość wymiany ciepła odbywa się w górnych kilkudziesięciu metrach, a poniżej gradient temperatury ma umiarkowane znaczenie. Znacznie ważniejsze jest, czy na tych głębokościach mamy stabilnie nawodniony, spoisty ośrodek, czy suchy, przewiewny piasek.

Niedowymiarowanie dolnego źródła i „pomoc” grzałkami

Drugi biegun to sytuacja, w której długość sond przyjmuje się z tabelki bez odniesienia do lokalnych warunków. W dokumentacji pojawia się założenie np. 40 W/m w każdym gruncie, tymczasem na działce dominuje luźny, suchy piasek z płytką, sezonową wodą. W pierwszym roku pompa ciepła pracuje jeszcze poprawnie, ale po dwóch–trzech sezonach grunt w otoczeniu sond jest wyraźnie schłodzony, a temperatura solanki spada do poziomów, których producent nie przewidział jako standard.

Na wykresach z monitoringu (jeżeli w ogóle jest jakikolwiek monitoring) widać coraz częstsze załączanie grzałek elektrycznych. Użytkownik dostaje sygnał w postaci rosnących rachunków i obietnice taniego ogrzewania zaczynają się rozjeżdżać z rzeczywistością. Główny problem nie leży jednak w samej pompie ciepła, ale w tym, że dolne źródło było zaprojektowane bez uwzględnienia realnego potencjału cieplnego gruntu.

Brak kontroli nad wodą przy wierceniu

Kolejny obszar to sama technologia robót. Jeżeli warunki wodne nie zostały rozpoznane, wiertnica może trafić na nieoczekiwany napływ wody lub kurzawkę. W pośpiechu podejmowane są wtedy improwizowane decyzje: zmiana średnicy odwiertu, zbyt szybkie zabetonowanie strefy napływu, rezygnacja z rur osłonowych. Efekt bywa taki, że część sond pracuje w gruncie o zupełnie innych parametrach niż zakładane, a lokalnie naruszone zostają naturalne stosunki wodne.

Zdarza się też, że odwiert w nieustabilizowanej warstwie zostaje zainiekowany mieszanką, która w kontakcie z intensywnym przepływem wody zostaje częściowo wypłukana. Powstają mikropustki, a przewodność cieplna układu grunt–iniekcja–rura sondy jest znacznie gorsza niż w obliczeniach. Bez dokumentacji z przebiegu robót trudno później ustalić, czy przyczyną niższej efektywności jest sama pompa, czy właśnie „puste” fragmenty odwiertów.

Jak decyzje projektowe wpływają na eksploatację i serwis

Warunki gruntowo‑wodne są stałe w skali życia instalacji, natomiast sposób, w jaki je wykorzystamy, może uczynić eksploatację prostą lub uciążliwą. Różnica zaczyna się już na etapie planowania trasy przewodów solanki, lokalizacji rozdzielaczy i dostępu do nich.

Dostęp do rozdzielaczy i stref krytycznych

Rozdzielacze dolnego źródła bywają chowane w trudno dostępnych studzienkach lub pod przyszłymi nasadzeniami. Na etapie budowy nikomu to nie przeszkadza, ale przy pierwszym większym serwisie okazuje się, że dojście do zaworów wymaga rozkopania połowy ogrodu. Tymczasem rozsądne rozplanowanie terenu, w połączeniu z mapą przebiegu przewodów, pozwala uniknąć takich sytuacji bez kosztownych udziwnień.

Dobrym zwyczajem jest wyznaczenie na działce stref serwisowych – węzłów, do których zawsze będzie łatwy dostęp: studzienek rozdzielaczowych, punktów odpowietrzania, miejsc potencjalnych połączeń awaryjnych. Jeżeli geolog wskaże obszary o słabszej nośności czy podatne na osiadania, projektant może zaplanować rozdzielacz poza tymi strefami, nawet jeśli wiąże się to z dłuższą trasą przewodów.

Monitoring temperatury gruntu w praktyce

Warunki gruntowo‑wodne opisane w dokumentacji to stan początkowy. Później grunt i woda reagują na wieloletnią eksploatację. Coraz częściej w nowych instalacjach wprowadza się proste systemy monitoringu: czujniki temperatury solanki na zasilaniu i powrocie, czasem dodatkowe sensory w samej sondzie lub w pobliżu odwiertów.

Mit, że „gruntowa pompa ciepła to instalacja bezobsługowa, której nie trzeba monitorować”, jest wygodny marketingowo, ale w praktyce oznacza utratę cennego źródła danych. Regularna analiza temperatur solanki w sezonach pozwala wychwycić trend wychładzania dolnego źródła na tyle wcześnie, by zareagować: skorygować krzywą grzewczą, ograniczyć intensywność chłodzenia pasywnego latem, a w skrajnych przypadkach rozważyć dołożenie sond jeszcze zanim nastąpi spadek sprawności o kilkadziesiąt procent.

W instalacjach przy dużym udziale chłodzenia letniego monitoring bywa wręcz narzędziem potwierdzającym, że bilans cieplny dolnego źródła jest korzystny: grunt „regeneruje się” cieplnie w okresie letnim, a temperatury startowe przed sezonem grzewczym rosną. Bez choćby podstawowego rejestrowania parametrów takie zjawiska pozostają w sferze przypuszczeń.

Zmiany klimatu i urbanizacja a przyszłe warunki gruntowo‑wodne

Warunki gruntowo‑wodne nie są zupełnie stałe. Zmieniają się powoli, ale w horyzoncie kilku dekad – czyli typowego czasu życia instalacji GPC – można już zauważyć skutki intensywnej urbanizacji i innego reżimu opadów. Przy planowaniu odwiertów nie chodzi o przewidywanie każdego szczegółu, lecz o uwzględnienie kierunku tych zmian.

Uszczelnianie powierzchni a infiltracja wód opadowych

Rozbudowa miast i przedmieść prowadzi do stopniowego uszczelniania powierzchni: asfalt, kostka brukowa, dachy. Coraz mniej wody opadowej wsiąka lokalnie w grunt, coraz więcej jest odprowadzane kanalizacją deszczową. W praktyce oznacza to spadek naturalnej „regeneracji” wodonośnych warstw płytkich, szczególnie w rejonach bez dużych naturalnych zasilających obszarów leśnych czy łąk.

Na poziomie pojedynczej działki decyzja, czy całą wodę deszczową odprowadzić do kanalizacji, czy zorganizować system rozsączania, ma bezpośredni wpływ na lokalne warunki wilgotnościowe. Pole sond zlokalizowane pod trawnikiem, który faktycznie przyjmuje wodę opadową, będzie w dłuższej perspektywie pracowało inaczej niż to samo pole umieszczone pod szczelnym parkingiem i odwodnieniem liniowym.

Ekstremalne zjawiska pogodowe i wahania poziomu wód

Coraz częstsze naprzemienne okresy suszy i intensywnych opadów powodują większe wahania poziomu wód gruntowych niż obserwowane wcześniej. W niektórych rejonach w ciągu jednego roku zwierciadło wody potrafi zmieniać się o kilka metrów. Dla sond pracujących w warstwach o małej miąższości woda może okresowo znikać z części aktywnej długości, co wpływa na stabilność wymiany ciepła.

Dlatego geolog, analizując przekroje, ocenia nie tylko aktualny poziom wód, lecz także możliwe wahania i historię obserwacji w okolicy. Jeżeli dolne źródło oparto wyłącznie na „chwilowym” zwierciadle z okresu mokrego, w latach suchych instalacja może pracować tak, jakby sondy były krótsze. Z kolei sondy sięgające głębiej, do bardziej stabilnych warstw wodonośnych, utrzymują parametry nawet przy wyraźnych zmianach na poziomie płytkim.

Odwierty pod pompy ciepła w gęstej zabudowie

Na terenach miejskich pojawia się dodatkowy aspekt: wzajemny wpływ kilku, kilkunastu systemów z sondami geotermalnymi zlokalizowanych blisko siebie. Tam, gdzie działki są małe, a budynki gęsto rozstawione, dolne źródła pracują w praktyce w jednym, wspólnym ośrodku gruntowo‑wodnym.

Mit, że „moja działka, moje sondy, sąsiad mnie nie interesuje”, szybko się mści tam, gdzie odległości między odwiertami na różnych posesjach są mniejsze niż kilka–kilkanaście metrów. Każda sonda wyciąga z gruntu ciepło, a w dłuższej perspektywie tworzy się wspólna „chłodna wyspa” pod fragmentem osiedla. Jeżeli kilku inwestorów zaprojektuje dolne źródła na granicy minimalnych długości sond, bez marginesu bezpieczeństwa, po kilku sezonach wszyscy widzą spadek temperatur solanki i rosnące zużycie energii.

Rozsądniejsze podejście to traktowanie zwartej zabudowy jak jednego układu: geolog sprawdza przekroje i warunki wodne w skali całej okolicy, a projektanci dolnych źródeł – choć formalnie działają dla różnych klientów – przynajmniej w przybliżeniu koordynują swoje założenia. Czasem wystarczy drobna korekta: lekkie zwiększenie odległości między sondami na własnej działce, pogłębienie odwiertów zamiast „upychania” większej liczby krótkich otworów, rezygnacja z intensywnego chłodzenia pasywnego na tych fragmentach pola, które są najbliżej odwiertów sąsiada.

W gęstej zabudowie pojawia się też kwestia kolizji z innymi instalacjami: drenażami, kanałami technicznymi, starymi fundamentami. Mit, że „jak się zmieszczą rury, to i sondy się zmieszczą”, ignoruje realne ograniczenia przestrzenne i wpływ lokalnych zaburzeń przepływu wód gruntowych. Niewidoczny na powierzchni betonowy mur oporowy albo stary kolektor deszczowy może odciąć część odwiertów od lepszego zasilania wodnego, co później przekłada się na ich niższą wydajność w stosunku do reszty pola.

Na etapie koncepcji dobrze jest zestawić mapę działki i sąsiedztwa z informacjami geologicznymi: przebiegiem warstw lepiej nawodnionych, kierunkiem przepływu wód, strefami potencjalnej interferencji między instalacjami. Taka „mapa termiczna” pod kwartałem zabudowy pozwala zawczasu zdecydować, które fragmenty terenu lepiej zostawić bez sond, gdzie zwiększyć rozstaw, a gdzie świadomie wprowadzić system rozsączania wód opadowych, żeby w dłuższej perspektywie częściowo regenerować dolne źródło. Technicznie nie jest to skomplikowane, wymaga jednak połączenia geologii z projektowaniem instalacji, zamiast traktowania tych etapów jako zupełnie odrębnych światów.

Im bardziej złożone stają się warunki gruntowo‑wodne i zagospodarowanie terenu, tym wyraźniej widać, że sukces odwiertów pod pompy ciepła nie wynika z „magii urządzenia”, tylko z rzetelnego rozpoznania gruntu, spokojnej kalkulacji i kilku świadomych decyzji podjętych zanim wiertnica wjedzie na plac budowy.

Najczęściej zadawane pytania (FAQ)

Jakie warunki gruntowo‑wodne są najlepsze pod odwierty dla pomp ciepła?

Najkorzystniejsze są grunty spoiste i dobrze uwodnione, czyli np. gliny wilgotne, iły uwodnione czy piaski zagęszczone z wysokim poziomem wód gruntowych. Takie podłoże ma mało powietrza w porach, za to sporo wody i minerałów, dzięki czemu świetnie przewodzi i magazynuje ciepło. W praktyce oznacza to krótsze odwierty przy tej samej mocy pompy oraz stabilniejsze temperatury solanki zimą.

Dobrze wypadają też lite skały o wysokiej przewodności cieplnej (np. granit, bazalt). Z kolei suchy, luźny piasek z dużą ilością powietrza między ziarnami jest znacznie gorszym „magazynem ciepła” – dolne źródło wymaga wtedy zdecydowanie większej łącznej długości sond.

Czy na każdym gruncie opłaca się robić odwierty pod pompę ciepła?

Nie. Na gruntach o bardzo słabej przewodności cieplnej (suche piaski, zwietrzeliny z dużą ilością pustek powietrznych) i trudnych warunkach technicznych (kurzawki, silne wody naporowe) łączna długość odwiertów oraz koszt wiercenia rosną tak bardzo, że inwestycja może być nieekonomiczna. Czasem taniej i rozsądniej wypada powietrzna pompa ciepła lub inne rozwiązanie.

Mit brzmi: „pompa gruntowa z odwiertami zawsze się opłaca, bo grunt ma wszędzie tyle samo ciepła”. Rzeczywistość jest taka, że liczy się nie tylko ilość energii w gruncie, ale koszt „dostania się” do niej przy konkretnych warunkach gruntowo‑wodnych.

Jak warunki gruntowe wpływają na głębokość i liczbę odwiertów?

Im lepsza przewodność cieplna i uwodnienie gruntu, tym więcej mocy można „wyciągnąć” z jednego metra odwiertu. W glinie wilgotnej czy skale litej często wystarcza mniejsza liczba krótszych sond. W suchym piasku lub spękanej, słabo uwodnionej skale trzeba odpowiednio wydłużyć odwierty albo zwiększyć ich liczbę, aby zapewnić tej samej pompie ciepła bezpieczne warunki pracy.

Projektant przyjmuje do obliczeń efektywną przewodność cieplną λ na podstawie rozpoznania geologicznego. Zbyt optymistyczne założenia (np. potraktowanie suchego piasku jak piasku nawodnionego) kończą się często niedoszacowaniem długości odwiertów i późniejszym „dopinaniem” dodatkowych sond, już na etapie eksploatacji.

Czy im głębszy odwiert pod pompę ciepła, tym lepiej i wydajniej?

Do pewnej głębokości rzeczywiście zyskuje się stabilniejsze temperatury i większą moc z metra odwiertu, ale ten efekt nie rośnie w nieskończoność. Po kilkudziesięciu metrach temperatura gruntu zmienia się powoli, a kolejne metry odwiertu dają coraz mniejszy przyrost mocy przy liniowo rosnącym (albo szybciej) koszcie wiercenia.

Mit: „wierćmy jak najgłębiej, bo wtedy pompa będzie pracować najlepiej”. W praktyce znacznie częściej opłaca się dobrać optymalną głębokość (np. 70–150 m) i odpowiednią liczbę sond do warunków gruntowo‑wodnych i powierzchni działki, niż bić pojedyncze ekstremalnie głębokie otwory, obciążone dodatkowymi wymaganiami formalnymi i ryzykiem hydrogeologicznym.

Jak sprawdzić, czy moja działka ma dobry „potencjał cieplny” dla odwiertów?

Najpewniejszą drogą jest rozpoznanie geologiczne: dokumentacja geologiczno‑inżynierska lub przynajmniej odwierty rozpoznawcze z opisem warstw i poziomu wód gruntowych. Pomocne są też istniejące odwierty w okolicy (studnie, piezometry) oraz lokalne mapy geologiczne i hydrogeologiczne, które projektant może wykorzystać do wstępnej oceny.

W praktyce warto dążyć do jak największej precyzji na etapie projektu. Każde „zakładanie na oko”, że „jakoś będzie”, podnosi ryzyko, że dolne źródło wyjdzie za słabe i trzeba będzie wracać na działkę z wiertnicą albo godzić się z niższą sprawnością sezonową pompy.

Czy warunki wodne (poziom wód gruntowych) są ważniejsze niż rodzaj gruntu?

Jedno i drugie jest kluczowe, bo przewodność cieplna zależy zarówno od matrycy mineralnej, jak i nasycenia wodą. Ten sam piasek w wersji suchej ma znacznie gorsze parametry niż ten sam piasek przy wysokim poziomie wód gruntowych. Z kolei glina uwodniona zwykle bije na głowę suchy żwir pod względem „wydajności cieplnej”.

Woda w gruncie nie tylko poprawia przewodnictwo, ale także transportuje ciepło przez przepływ (konwekcję). Dlatego sondy w strefach z umiarkowanym ruchem wód gruntowych często pracują stabilniej. Problem zaczyna się przy wodach naporowych czy kurzawkach, gdzie warunki są trudne technicznie i koszt robót rośnie, mimo teoretycznie dobrego „potencjału cieplnego”.

Co się stanie, jeśli warunki gruntowe zostaną źle oszacowane przy projektowaniu odwiertów?

Najczęstszy scenariusz to zbyt krótka łączna długość odwiertów. Pompa ciepła będzie pracowała, ale z niższymi temperaturami dolnego źródła, częstszą pracą grzałki elektrycznej i gorszą sezonową sprawnością. W skrajnych przypadkach może dochodzić do niedogrzewania budynku w mroźne dni oraz nadmiernego wychłodzenia gruntu wokół sond.

Drugi wariant to nieprzewidziane problemy wykonawcze: zapadanie się ścian otworu, wypływy wód, zmiana technologii wiercenia w trakcie robót. To przekłada się na opóźnienia i wyższy koszt inwestycji. Lepsza znajomość zależności „grunt – woda – odwiert” daje inwestorowi mocniejszą pozycję w rozmowie z projektantem i wykonawcą i zmniejsza szansę takich niespodzianek.
