Dlaczego masa i rozkład ciężaru są krytyczne przy głębokich odwiertach
Przy płytkich otworach wiertnica często „wybacza” drobne błędy w ustawieniu czy doborze konfiguracji. Gdy jednak głębokość rośnie, rosną też momenty działające na maszt, podwozie i podłoże, a każdy kilogram w niewłaściwym miejscu zaczyna mieć znaczenie. Stabilność maszyny wiertniczej decyduje wtedy nie tylko o jakości odwiertu, ale przede wszystkim o bezpieczeństwie załogi i ciągłości pracy.
Głębokie odwierty wymagają zazwyczaj dużego momentu obrotowego, wysokiej siły wcisku (docisku narzędzia do gruntu) oraz odpowiedniej siły wyciągu. Wszystkie te parametry generują dodatkowe obciążenia i momenty przewracające. Im większa głębokość i średnica otworu, tym większe siły muszą być przeniesione przez konstrukcję masztu, obrotnicę, ramę główną i w końcu przez gąsienice lub podpory na grunt. Stabilność maszyny wiertniczej nie jest więc jedynie funkcją masy całkowitej, lecz przede wszystkim tego, gdzie ta masa jest ulokowana.
Masa całkowita wiertnicy i jej rozmieszczenie wpływają bezpośrednio na pionowość otworu. Jeśli środek ciężkości maszyny wiertniczej „ucieka” w stronę masztu lub na jedną z gąsienic, zaczynają się problemy z utrzymaniem osi odwiertu. Nawet niewielki przechył boczny przy wysokim maszcie oznacza znaczące odchylenie u góry narzędzia, które przekłada się na zakrzywienie otworu w głębi gruntu. Do tego dochodzi ryzyko drgań, „bicia” narzędzia i nadmiernego zużycia osprzętu.
Konsekwencje niestabilności przy głębokich odwiertach bywają kosztowne:
przechyły maszyny prowadzące do wyłączenia z pracy lub nawet przewrócenia wiertnicy,
zablokowanie narzędzia w otworze, wymagające czasochłonnych operacji wydobycia lub porzucenia sekcji,
awarie konstrukcji masztu, wysięgu, obrotnic i łożysk na skutek przeciążenia lub pracy poza dopuszczalnymi kątami,
utrata nośności podłoża pod wiertnicą, lokalne zapadnięcia i „wchodzenie” gąsienic w grunt,
przestoje, konieczność przekonfigurowania placu, a czasem nawet sprowadzenia cięższego sprzętu do ratowania sytuacji.
Często powtarzany jest mit, że „cięższa wiertnica zawsze jest bezpieczniejsza przy głębokich odwiertach”. Rzeczywistość jest mniej wygodna: sama masa nie gwarantuje stabilności. Jeśli duża masa skoncentrowana jest wysoko (np. na maszczie, głowicy, dodatkowym osprzęcie), rośnie moment przewracający. Z kolei ciężka, ale wąska wiertnica z krótkimi gąsienicami może być mniej stabilna niż lżejsza, ale z długim i szerokim podwoziem. Liczy się proporcja między masą, rozstawem podparcia i położeniem środka ciężkości, a nie tylko liczba ton w katalogu.
Podstawy fizyki stabilności maszyny wiertniczej
Znaczenie środka ciężkości i geometrii maszyny
Środek ciężkości wiertnicy to punkt, w którym można by „zebrać” całą masę maszyny w jedną umowną kulę. Opisuje się go zazwyczaj w trzech osiach: długości (przód–tył), szerokości (lewa–prawa gąsienica) oraz wysokości (od podłoża w górę). Im wyżej położony jest środek ciężkości przy danym rozstawie gąsienic i podpór, tym łatwiej o przechył boczny i podłużny. Podobnie przesunięcie środka ciężkości do przodu (w stronę masztu) zwiększa obciążenie przedniego rejonu podwozia i podatność na „nurkowanie” maszyny podczas wcisku.
W wiertnicach środek ciężkości nie jest wartością stałą. W czasie pracy zmienia się on w zależności od:
wysunięcia i kąta pochylenia masztu,
położenia wózka przesuwnego (jeśli jest),
głębokości opuszczenia narzędzia i masy rur w kolumnie,
poziomu płynów roboczych (paliwo, olej, płuczką w zbiornikach),
Dla operatora kluczowe jest zrozumienie, że ta „wirtualna kula” środka ciężkości wędruje podczas każdej zmiany konfiguracji masztu i obciążenia. Każde przesunięcie tej kuli bliżej krańcowej krawędzi podparcia (krawędź gąsienicy, punkt podparcia stabilizatora) zmniejsza margines bezpieczeństwa.
Moment przewracający i kąty przechyłu
Maszyna wiertnicza przewraca się nie „od masy”, ale od momentu przewracającego, czyli iloczynu siły (ciężaru) i ramienia (odległości od osi obrotu/przechyłu). Gdy maszt jest pionowy nad osią maszyny, ramię jest minimalne, a moment przewracający – niewielki. Gdy maszt wychyla się do przodu lub na bok, ramię rośnie, więc rośnie też moment. Przy tej samej masie masztu i narzędzia wiertnica będzie więc zdecydowanie bardziej narażona na przechył przy maksymalnym wysięgu bocznym niż przy pracy „nad sobą”.
Do tego dochodzi kąt przechyłu całej maszyny w wyniku nierówności terenu lub osiadania gruntu pod jedną gąsienicą. Mały kąt przechyłu przy niskim maszcie bywa nieodczuwalny. Jednak gdy maszt sięga wysoko, nawet kilka stopni nachylenia powoduje istotne przesunięcie górnej części konstrukcji w bok, zmieniając geometrię obciążenia podwozia. Graniczne kąty przechyłu dopuszczane przez producentów wiertnic są zwykle bardzo konserwatywne i odnoszą się do konkretnej konfiguracji masztu. Ignorowanie tych wartości to prosty sposób na wprowadzenie maszyny w stan bliski utraty stabilności.
Moment przewracający rośnie również w wyniku sił roboczych: docisku narzędzia (siła wcisku), oporu gruntu podczas wiercenia oraz momentu obrotowego przenoszonego przez kolumnę wiertniczą. Gdy narzędzie „chwyci się” gruntu lub zakleszczy w szczelinie, część tego momentu zostaje gwałtownie przeniesiona na korpus maszyny i podwozie. Przy słabym rozkładzie ciężaru i niewielkim zapasie stabilności może to zakończyć się gwałtownym przechyłem.
Stabilność statyczna a dynamiczna
Stabilność statyczna opisuje sytuację, w której wiertnica jest ustawiona w konkretnej pozycji, z zatrzymanymi ruchami, przy określonej konfiguracji masztu, bez dodatkowych przyspieszeń. Wówczas można analizować położenie środka ciężkości względem obrysu podparcia i ocenić, czy maszyna „stoi pewnie”. Wielu operatorów ocenia sytuację właśnie w ten sposób: jeśli maszyna się nie kołysze i nie „siada” na jedną gąsienicę, odczuwana jest jako stabilna.
Stabilność dynamiczna jest znacznie trudniejsza do oceny „na oko”. W grę wchodzą wtedy:
przyspieszenia i opóźnienia przy podnoszeniu/opuszczaniu masztu,
szarpnięcia przy zrywaniu narzędzia z dna otworu lub przy jego zakleszczeniu,
drgania i oscylacje masztu podczas obrotu narzędzia w twardym gruncie,
zmiany obciążenia podłoża przy przejeździe po nierównościach z rozłożonym masztem.
Maszyna, która przy statycznej ocenie wygląda na stabilną, może w warunkach dynamicznych przekroczyć granicę bezpieczeństwa. Przykładowo: wiertnica z wysokim masztem i masywną kolumną rur, stojąca na miękkim gruncie, przy gwałtownym wyrwaniu zakleszczonego świdra może przenieść tak duży impuls na jedną gąsienicę, że druga częściowo „odciąży się” od podłoża. Kilka takich zdarzeń z rzędu prowadzi do lokalnego rozluźnienia i osiadania gruntu, a w skrajnym przypadku – do powolnego, ale nieodwracalnego przechylenia maszyny.
Przykład: ta sama masa, inne wychylenie masztu
Wyobraźmy sobie tę samą wiertnicę o określonej masie operacyjnej. W scenariuszu A maszt ustawiony jest pionowo nad środkiem maszyny, wiercenie odbywa się „nad gąsienicami”, a narzędzie ma umiarkowaną długość. W scenariuszu B maszt jest znacznie wychylony do przodu, aby sięgnąć kilka metrów poza obrys podwozia, przy tej samej głębokości otworu.
W scenariuszu A środek ciężkości znajduje się mniej więcej nad środkiem prostokąta tworzonego przez punkty styku gąsienic z podłożem. Działa głównie siła pionowa. Odczucie operatora: maszyna „siedzi” stabilnie, reakcje na obroty i wcisk są przewidywalne.
W scenariuszu B masa masztu i narzędzia wytwarza znaczne ramię momentu względem środka prostokąta podparcia. Część ciężaru „ciągnie” maszynę do przodu. Podczas wcisku i obrotu, szczególnie przy twardym gruncie, przednia część gąsienic jest mocniej obciążona, tylna – odciążona. Jeśli dołożyć lekki spadek terenu do przodu lub słabą nośność gruntu z przodu, margines bezpieczeństwa gwałtownie maleje, mimo że masa całkowita jest identyczna jak w scenariuszu A.
Masa całkowita wiertnicy – co realnie oznacza w specyfikacji
Masa operacyjna a masa transportowa
W katalogach producenci podają zwykle dwie wartości: masę transportową i masę operacyjną. W praktyce te pojęcia bywają mylone lub interpretowane zbyt ogólnie, co prowadzi do złej oceny nacisków na grunt i marginesu stabilności.
Masa transportowa to w uproszczeniu masa „gołej” maszyny, w konfiguracji przystosowanej do przewozu: złożony maszt, minimalne lub standardowe wyposażenie, często bez dodatkowych obciążników, z poziomem płynów roboczych na określonym minimalnym poziomie. Ta masa jest istotna dla doboru środka transportu i planowania przejazdów, ale ma ograniczoną wartość przy ocenie stabilności podczas pracy.
Masa operacyjna uwzględnia już typową konfigurację roboczą. W zależności od producenta wlicza się do niej:
masę płynów eksploatacyjnych (paliwo, olej hydrauliczny) – często przy pełnych lub 90% zbiornikach,
standardowe narzędzie lub głowicę roboczą,
fabryczne obciążniki i balast przeznaczony do tej wersji maszyny,
podstawowe wyposażenie dodatkowe (np. prowadnice, pomniejsze osprzęty).
Problem w tym, że „standardowa konfiguracja” z katalogu rzadko odpowiada konfiguracji realizowanej na konkretnej budowie. Do maszyny dochodzą inne głowice, dłuższe narzędzia, dodatkowe sekcje masztu, prowadnice, czasem osprzęt pomocniczy. Jeśli nikt nie weryfikuje, jak zmienia się masa operacyjna i jej rozkład, analiza stabilności staje się fikcją.
Rozbieżności między danymi katalogowymi a rzeczywistością na budowie
Na placu budowy wiertnica często pracuje w konfiguracji, której producent nawet nie przewidywał jako standardowej. Stosuje się inne świdry, dodatkowe rury, niestandardowe prowadnice, a także przenoszone na pokładzie elementy pomocnicze (np. odcinki rur oczekujące na zarurowanie). Każdy z tych elementów ma swoją masę i wpływa na środek ciężkości wiertnicy.
Typowy scenariusz: według katalogu masa operacyjna maszyny wskazuje, że nacisk jednostkowy na grunt jest akceptowalny dla danego podłoża. W praktyce jednak:
poziom paliwa jest maksymalny,
na pokładzie leży kilka metrów rur,
maszt jest wyposażony w dodatkowe sekcje i cięższą głowicę,
operator przewozi część osprzętu „dla wygody”, zamiast używać oddzielnego transportu.
Efekt: rzeczywista masa operacyjna jest wyraźnie wyższa, a co ważniejsze – część dodatkowego ciężaru znajduje się wysoko. Środek ciężkości podnosi się i przesuwa do przodu, tak że siły działające na grunt są inne niż te, które zakładano przy wyliczeniach nośności i stabilności. Mit polega na tym, że wielu użytkowników skupia się na liczbie ton z tabliczki znamionowej i zakłada, że dopóki ta liczba mieści się w „widełkach” dla gruntu, wszystko jest w porządku.
Masa a nacisk jednostkowy na podłoże
Masa całkowita wiertnicy przekłada się na nacisk jednostkowy poprzez powierzchnię styku podwozia z podłożem. Im mniejsza powierzchnia przy danej masie, tym większy nacisk na centymetr kwadratowy gruntu. Podłoże o niskiej nośności zaczyna się uginać, osiadać i „płynąć” pod bardziej obciążonymi punktami. Przy wiertnicach oznacza to głównie:
silniejsze odkształcenia pod bardziej obciążoną gąsienicą (często tą „pod maszt” lub po stronie przechyłu),
lokalne zapadnięcia przy podporach i stabilizatorach, jeśli nacisk na ich stopę jest wysoki,
zmianę geometrii podparcia w czasie pracy – coś, co stabilność czyni nieprzewidywalną.
Dla oceny stabilności nie wystarczy więc sama wiedza o masie. Trzeba znać również:
rozstaw gąsienic i ich efektywną długość styku z gruntem,
geometrię i powierzchnię stóp podpór lub stabilizatorów,
rzeczywistą nośność gruntu (nie tylko z mapy geologicznej, ale po ocenie w terenie).
Stąd drugi poziom analizy: sama liczba ton nie wystarczy, tak samo jak samo „poszerzone podwozie”. Trzeba zestawić masę (tę realną, z całym osprzętem), kształt obrysu podparcia i jakość gruntu. Mit jest taki, że szerokie gąsienice „załatwiają sprawę”. W praktyce na słabym podłożu przy bardzo wysokim środku ciężkości nawet szerokie gąsienice nie zniwelują ryzyka przechyłu, a jedynie przesuną moment krytyczny o krok dalej.
W codziennej pracy lepiej myśleć o masie w kategoriach „masy użytecznej” i „masy kłopotliwej”. Użyteczna to ta, którą można świadomie „postawić” tam, gdzie zwiększa stabilność (np. balast nisko i możliwie centralnie). Kłopotliwa to wszelki ciężar unoszony wysoko lub daleko poza obrys podwozia: rury na maszcie, ciężkie głowice, dodatkowe sekcje. Obydwie sumują się do tej samej liczby ton w dokumentacji, ale ich wpływ na przechył jest całkowicie odmienny.
Dobrym nawykiem jest okresowe bilansowanie konfiguracji: przy większej zmianie osprzętu spisać, co dokładamy, określić przybliżoną masę i miejsce montażu, a potem zderzyć to z zaleceniami producenta dotyczącymi wychylenia masztu i pracy na spadkach. Krótka rozmowa z serwisem technicznym lub konstruktorem często obala wygodny mit, że „przecież to tylko jedna dodatkowa sekcja” – bo ta „jedna” potrafi wywrócić wcześniejsze obliczenia stabilności do góry nogami.
Im głębszy odwiert i im większa wiertnica, tym mniej przestrzeni zostaje na intuicję i przyzwyczajenia z lżejszych maszyn. Stabilność przestaje być kwestią „wyczucia pod nogą”, a staje się wypadkową masy, geometrii i rzeczywistego rozkładu ciężaru w konkretnej konfiguracji. Kto myśli o tym z wyprzedzeniem, ma na budowie mniej „niespodzianek”, a w dzienniku budowy więcej zapisów o spokojnie zakończonych zmianach niż o akcjach ratunkowych przy przechylonej wiertnicy.
Rozkład ciężaru na podwozie – gąsienice, podpory, stabilizatory
Geometria „prostokąta podparcia”
Podwozie wiertnicy – czy to na gąsienicach, czy na kołach z podporami – tworzy pewien obrys podparcia. W uproszczeniu jest to prostokąt wyznaczony przez skrajne punkty kontaktu z gruntem: krawędzie gąsienic lub stopy podpór. Dopóki rzut środka ciężkości (wraz z dynamicznymi odchyleniami) mieści się bezpiecznie wewnątrz tego prostokąta, maszyna ma zapas stabilności. Im bliżej krawędzi, tym mniejszy margines.
Mit bywa taki, że „szerokie gąsienice wystarczą”. Rzeczywistość jest mniej łaskawa: jeśli maszt z narzędziem mocno „wychodzi” do przodu lub w bok, środek ciężkości przestaje „widzieć” pełną szerokość podwozia. Dla kierunku przechyłu liczy się tak naprawdę odległość od osi przechyłu (np. krawędzi jednej gąsienicy), a nie to, jak szeroko jest „z drugiej strony”. Zbyt często widać wiertnice, które stoją „szeroko”, ale pracują tak, jakby stały na jednej wąskiej belce.
Różnice między gąsienicami a podwoziem kołowym
Gąsienice zapewniają dużą powierzchnię styku z gruntem, co ogranicza nacisk jednostkowy i poprawia trakcyjność. Jednak ich rozkład obciążeń nie jest równomierny – przód i tył gąsienicy obciążają grunt inaczej w zależności od pozycji masztu, kierunku jazdy i manewrów. Przy mocnym wysunięciu masztu do przodu, środek nacisku przesuwa się w stronę przedniej części gąsienic, co zwiększa ryzyko „wgryzienia się” w miękki grunt lub osiadania.
Podwozie kołowe z podporami działa inaczej: główną pracę przenoszą wysuwane podpory (stopy), które tworzą nowy, często znacznie większy „prostokąt podparcia”. O ile konstrukcja jest sprawna i podpory poprawnie dociśnięte, stabilność statyczna może być bardzo dobra. Kłopot zaczyna się przy dynamicznych obciążeniach i nierównym podłożu – pojedyncza stopa potrafi się nagle lokalnie zapaść, a środek ciężkości „rusza w jej stronę” szybciej, niż operator zdąży zareagować.
Rozsuwane podwozie i szerokość toru jazdy
Wiele współczesnych wiertnic ma rozsuwane podwozie gąsienicowe. W pozycji transportowej gąsienice są bliżej siebie, w pozycji roboczej – szerzej. Logika podpowiada: „im szerzej, tym bezpieczniej”. Do pewnego momentu to prawda, ale szerokie podwozie nie rozwiązuje dwóch kluczowych problemów:
nie obniża automatycznie środka ciężkości (jeśli dołożymy sekcję masztu, środek ciężkości i tak idzie w górę),
nie kompensuje słabego gruntu lokalnie pod jedną z gąsienic (jeśli jedna „siądzie”, cała szerokość po drugiej stronie niewiele pomoże).
Spotyka się praktykę, że przy ograniczonej przestrzeni na budowie operator pracuje na węższym rozstawie gąsienic niż przewidziano dla danej konfiguracji masztu i narzędzia. Maszyna „wchodzi” dzięki temu w ciaśniejsze miejsca, ale jednocześnie zmniejsza się szerokość prostokąta podparcia, a margines bezpieczeństwa topnieje. Jeżeli do tego dojdzie praca na spadku, konfiguracja staje się skrajnie wrażliwa na każdy nieprzewidziany impuls.
Podpory, stabilizatory i „fałszywe poczucie bezpieczeństwa”
Podpory boczne i tylne, wysuwane z podwozia, są często traktowane jako „gwarancja” stabilności. Tymczasem ich skuteczność zależy od trzech prostych rzeczy: właściwego rozstawienia, docisku oraz podłoża pod stopą. Nawet duża, masywna stopa potrafi przebić warstwę utwardzonego materiału i wejść w miększą warstwę, co obniża jej realną nośność.
Typowy błąd: rozstawienie podpór „na oko”, bez sprawdzenia, czy faktycznie tworzą możliwie duży i symetryczny obrys podparcia względem planowanego wychylenia masztu. Drugi błąd to brak podkładek lub użycie zbyt małych belek pod stopami na słabym podłożu. W efekcie nacisk jednostkowy rośnie, stopa się zagłębia, a operator ma wrażenie, że maszyna się przechyla „bez powodu”.
Mit mówi: „Jak są podpory, to nie ma prawa się przewrócić”. W rzeczywistości źle rozstawione lub częściowo obciążone podpory mogą wręcz pogorszyć sytuację – tworzą asymetryczne sztywne punkty, między którymi podwozie „pracuje” na skręcanie. Wtedy zmiana obciążenia z jednej strony powoduje nie tylko przechył, ale też skręcenie ramy, co utrudnia ocenę rzeczywistego położenia środka ciężkości.
Wpływ nierówności terenu na rozkład ciężaru
Nawet niewielkie nierówności terenu zmieniają rozkład nacisków na gąsienice lub podpory. Podwozie, które na równej płycie rozkłada ciężar równomiernie, na „falującym” gruncie może w praktyce stać na trzech punktach, z czwartym odciążonym. Przy wiertnicy oznacza to, że jedna gąsienica lub stopa realnie przenosi dużo więcej niż wynikałoby z prostych wzorów.
Dobrym nawykiem przed uruchomieniem jest „próba bujania” – lekkie manewry wysięgiem i masztu, obserwacja, jak reagują gąsienice i podpory. Maszyna, która stoi stabilnie, powinna reagować płynnie, bez nagłego „przeskakiwania” ciężaru z jednej strony na drugą. Jeśli przy niewielkiej zmianie wysięgu następuje wyraźne odciążenie jednej strony, sygnał jest prosty: geometria podparcia lub podłoże są niewystarczające dla planowanej konfiguracji.

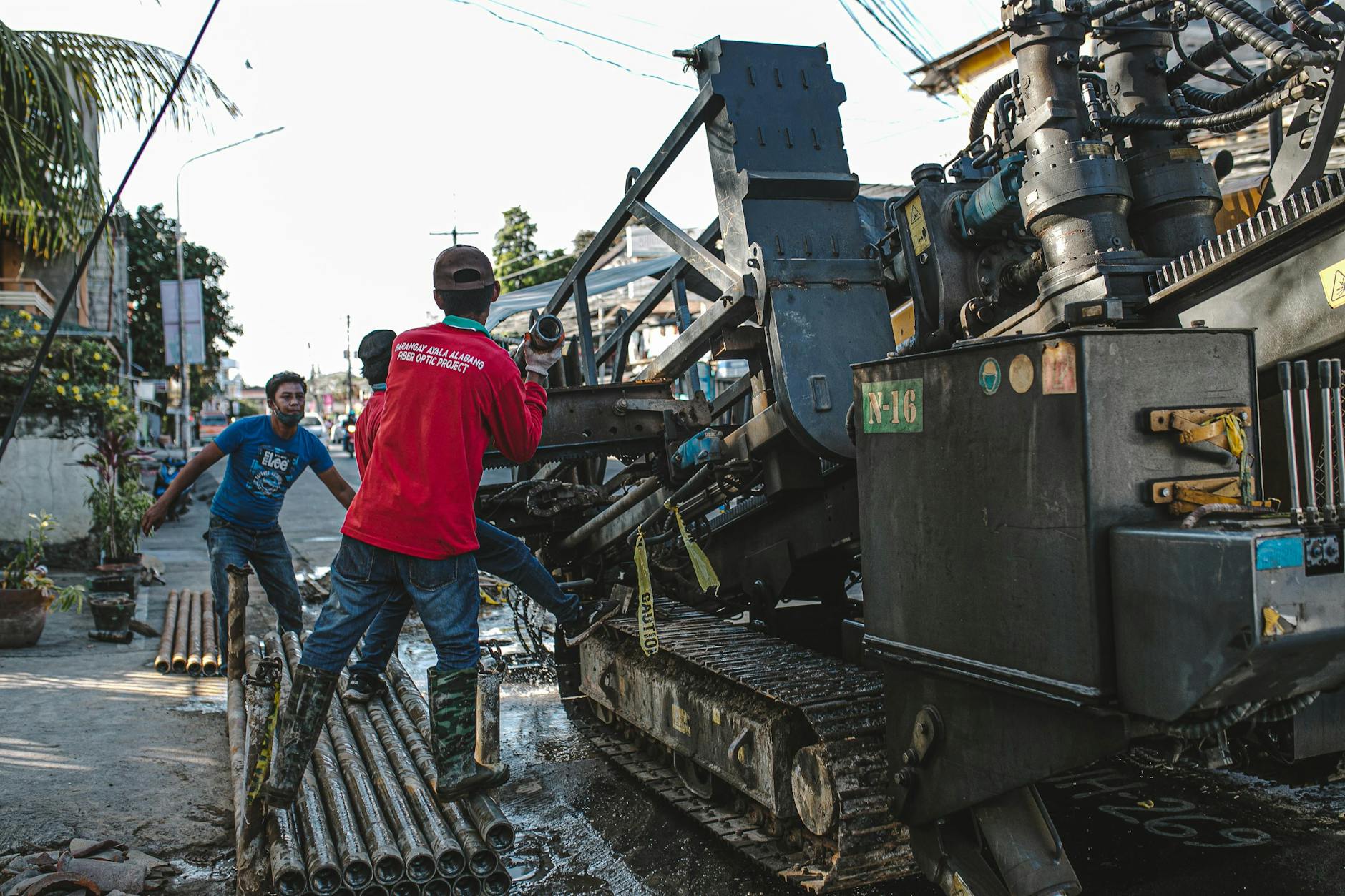

Źródło: Pexels | Autor: IslandHopper X
Konfiguracja masztu, wysięgu i narzędzi a stabilność
Wysokość masztu a moment przechyłu
Wysoki maszt jest niezbędny przy głębokich odwiertach, ale każda dodatkowa sekcja to nie tylko większy zasięg w dół, lecz także wyższy środek ciężkości i większe ramiona momentów. W praktyce każde podniesienie masztu „wyciąga” środek ciężkości wiertnicy do góry, a przy wychyleniu – również w bok lub w przód.
Często pokutuje przeświadczenie, że „jeśli maszt jest w osi maszyny, to jest bezpiecznie niezależnie od wysokości”. Niestety, przy bardzo wysokim maszcie nawet niewielkie odchylenia od pionu, wiatr boczny czy nierównomierne wiercenie potrafią wygenerować znaczące momenty. Im wyższy maszt, tym mniejsze odchylenie kątowe potrzebne, żeby rzut środka ciężkości zbliżył się do krawędzi prostokąta podparcia.
Wysięg – „siłownik przechyłu”
Ramię wysięgnika lub system przestawiania masztu decydują o tym, jak daleko punkt wiercenia znajduje się od środka podwozia. Każdy dodatkowy metr wysięgu w poziomie zwiększa moment przechyłu proporcjonalnie do całkowitej masy tego, co „wisi” na końcu: masztu, głowicy, narzędzia, rur. W efekcie maszyna z pozoru „tą samą” masą i wysokością masztu może mieć zupełnie inną stabilność przy pracy „nad gąsienicami” niż przy sięganiu w skrajny punkt roboczy.
Mit: „Maszyna ma w specyfikacji taki wysięg, więc może pracować z maksymalnym zestawem narzędzi przy pełnym wychyleniu”. W rzeczywistości producenci zwykle podają parametry dla określonych kombinacji maszt–narzędzie i określonych warunków terenu. Zestawienie maksymalnego wysięgu z najcięższym narzędziem na słabym podłożu to proszenie się o kłopoty, nawet jeśli w tabeli teoretycznie „się zgadza”.
Rodzaj i długość narzędzia wiertniczego
Narzędzie wiertnicze – świder, ślimak, rura osłonowa, głowica do pali ciągłych – jest często najbardziej niedocenianym „balastem” w konfiguracji. Zwykle dokłada się je „na końcu”, traktując jak konieczne zło, które „po prostu musi tam być”. Tymczasem przy dużych średnicach, długich odcinkach i ciężkich głowicach masa narzędzia bywa porównywalna z masą samego masztu.
Długość ma tu kluczowe znaczenie. Im dłuższe i cięższe narzędzie wysunięte w dół, tym większy moment zginający oddziałuje na maszt i jego podstawę. Przy wychyleniu masztu moment ten nie jest już tylko „w dół”, ale także „na bok” lub „do przodu”. W skrajnych konfiguracjach to właśnie narzędzie decyduje, czy środek ciężkości „ucieknie” poza obrys podparcia.
Przykład z praktyki: ta sama wiertnica z krótkim świdrem pracuje stabilnie na lekkim spadku, przy umiarkowanym wychyleniu masztu. Po wymianie na ciężką głowicę do pali CFA i dłuższy żerdź, bez żadnej korekty ustawień podwozia i podpór, maszyna zaczyna wyraźnie „pracować” przy każdym impulsie momentu. Z zewnątrz wygląda to podobnie, ale rozkład masy i momenty przechyłu są już zupełnie inne.
Konfiguracje „specjalne” – prowadnice, klamry, dodatkowe sekcje
Na budowach często pojawiają się dodatkowe elementy montowane na maszcie: prowadnice rur, klamry do chwytania osłon, magazyny krótkich odcinków rur czy przewodów. Każdy z nich ma swoją masę i zwykle montuje się go wysoko, z boku lub z przodu masztu. Sumarycznie kilka „drobiazgów” potrafi przesunąć środek ciężkości masztu o kilkadziesiąt centymetrów w niekorzystnym kierunku.
Mit polega na tym, że osprzęt dodatkowy bywa traktowany jako „bez znaczenia w porównaniu z całą maszyną”. Rzeczywistość jest taka, że przy wysokim maszcie i już mocno obciążonym wysięgu każdy dodatkowy kilogram na górze daje większy moment niż ten sam kilogram dołożony nisko, w pobliżu podwozia. Zdarzają się przypadki, że po zamontowaniu nowej, cięższej prowadnicy producent oficjalnie ogranicza dopuszczalne wychylenie masztu albo zaleca pracę wyłącznie na poszerzonym podwoziu i pełnych podporach.
Konfiguracja a kierunek wiercenia względem spadku terenu
Przy głębokich odwiertach na terenie o spadku ważne jest, w którą stronę wiertnica „patrzy” masztu. Ustawienie masztu „pod górę” lub „w dół” po stoku ma inne konsekwencje niż ustawienie poprzeczne do spadku. W jednym wariancie główny wektor przechyłu zgodny jest z kierunkiem spadku, w innym – działa bardziej poprzecznie, opierając się na większej szerokości podparcia.
Bezrefleksyjne ustawienie „tam, gdzie jest wygodniej podejść” skutkuje często sytuacją, w której nawet niewielki impuls (zakleszczenie świdra, gwałtowne wyrwanie rury) zbiega się z kierunkiem naturalnego „ciągnięcia” maszyny po stoku. Wtedy maszt działa jak długi drąg, którym ktoś nieświadomie „podważa” stabilność z tej właśnie strony, gdzie grunt ma najgorszą geometrię.
Ustawienia robocze a margines dynamiczny
Specyfikacje producentów zwykle podają dopuszczalne wychylenia masztu i kąty pracy na spadkach w warunkach zbliżonych do statycznych. Na budowie nie ma jednak „czystej statyki” – są uderzenia momentu, zmiany oporu gruntu, wibracje, ruchy operatora. Dlatego przy realnej pracy nie wystarczy „zmieścić się” w wartościach granicznych z tabeli. Potrzebny jest margines dynamiczny, czyli zapas, który pozwala na bezpieczne przyjęcie nieprzewidzianych impulsów.
Praktycznym podejściem jest traktowanie parametrów katalogowych jak sufitów, których w normalnej pracy nie powinno się dotykać, a nie jak celów do osiągnięcia za wszelką cenę. Jeśli konfiguracja masztu i narzędzi wymusza pracę blisko limitów wychyłu, to sygnał, że gdzie indziej trzeba ten margines odzyskać: poprzez poprawę podparcia, ograniczenie długości narzędzia, zmianę kierunku wiercenia względem spadku lub redukcję masy „wysokiej”.
Dynamiczne zjawiska przy głębokim wierceniu
Impulsy momentu skrętnego i „szarpnięcia” osi
Przy głębokich odwiertach moment skrętny na głowicy nie jest stały. Wiercenie przez naprzemienne warstwy twarde i miękkie powoduje krótkotrwałe piki obciążenia. Jeśli świder lub rura się zakleszczy, głowica przez ułamek sekundy „oddaje” nagromadzony moment na maszt i podwozie. To nie jest powolne „dociążenie”, tylko gwałtowny impuls, który potrafi wytrącić maszynę z równowagi.
Te szarpnięcia są tym groźniejsze, im dalej punkt wiercenia znajduje się od środka podparcia i im wyżej położony jest środek ciężkości zestawu maszt–narzędzie. Masa całkowita działa wtedy jak wzmacniacz: ciężka, ale nisko zawieszona maszyna lepiej „gasi” takie impulsy, natomiast duża masa wysoko na maszcie zwiększa amplitudę kołysania.
Mit bywa taki: „Jak dam wolniejsze obroty, to nic się nie stanie”. Rzeczywistość jest bardziej złożona – wolne obroty zmniejszają częstotliwość pików, ale przy zakleszczeniu nadal powstaje gwałtowne rozładowanie momentu. O tym, czy maszyna „przyjmie” ten impuls, decyduje głównie geometria podparcia i rozkład masy, a dopiero potem ustawienia napędu.
Drgania własne masztu i „rozbujanie” konstrukcji
Wysoki maszt z ciężkim narzędziem to nic innego jak wysoki wahadłowiec. Przy określonych kombinacjach prędkości obrotowej, podawania i sztywności podłoża drgania mogą wejść w rezonans z częstotliwością własną masztu. W praktyce wygląda to jak narastające bujanie masztu w bok lub przód–tył, często „bez widocznej przyczyny”.
Jeśli środek ciężkości całego układu jest już blisko granicy prostokąta podparcia, rezonans potrafi w kilka cykli przesunąć rzut środka ciężkości poza bezpieczną strefę. Drgania, które na niskim maszcie są tylko irytujące, na wysokim i mocno obciążonym mogą stać się bezpośrednim zagrożeniem przewrócenia.
Operatorzy często reagują na takie zjawisko zmianą obrotów lub posuwu, co z reguły pomaga, ale to tylko gaszenie skutków. Gdy geometria podparcia jest słaba, a masa wysoko skupiona, nawet przy „uspokojeniu” parametrów maszyna pozostaje w stanie, w którym niewielki impuls z zewnątrz (np. uderzenie w rurę koparką pomocniczą) może wywołać kolejne rozbujanie.
Utrata bocznego podparcia odwiertu
Przy dużych głębokościach świder czy rura przez dłuższy odcinek prowadzone są tylko przez grunt. Jeśli średnica otworu jest większa od narzędzia, a grunt ma skłonność do osypywania, w pewnym momencie część kolumny pracuje bez bocznego oparcia. Długie, ciężkie narzędzie staje się wtedy elastycznym prętem, który przy każdym zakleszczeniu lub uderzeniu „odgina się”, generując dodatkowe momenty na głowicy i maszcie.
Im głębszy otwór, tym większa dźwignia działa na maszt, zwłaszcza przy wychylonym ustawieniu. Z zewnątrz wygląda to jak zwykłe „drganie” narzędzia, ale w rzeczywistości powstają cykliczne obciążenia boczne, które przesuwają środek ciężkości zestawu w rytm tych odkształceń.
Planowanie konfiguracji pod konkretne zadanie
Dobór masy i szerokości podwozia do planowanej głębokości
Przy planowaniu głębokich odwiertów pierwszy odruch to patrzenie na maksymalną głębokość w katalogu. Tymczasem równie ważne jest, z jaką konfiguracją masztu i z jakim podwoziem producent tę głębokość podaje. Ta sama wiertnica na wąskim podwoziu i bez poszerzeń ma zupełnie inne możliwości niż na pełnych gąsienicach z wysuniętymi skrzydłami.
Jeśli wiercenie ma sięgać granicznych głębokości dla danej maszyny, punkt wyjścia jest prosty: maksymalnie szerokie, stabilne podwozie, pełne użycie podpór i minimalizacja zbędnej masy wysoko na maszcie. Dopiero w takim układzie można rozmawiać o prędkościach i wydajności. Odwrotna kolejność – najpierw wydajność, potem łatanie stabilności – kończy się zwykle nerwowymi korektami w trakcie pracy.
Stopniowanie głębokości i „próba stabilności”
Przy nowych konfiguracjach – innym narzędziu, dodatkowych prowadnicach, pracy na większym spadku – sensowne jest podejście etapowe. Najpierw kilka płytszych otworów z tą samą konfiguracją, obserwacja zachowania maszyny, dopiero potem schodzenie z głębokością. Maszyna, która przy 10–15 metrach już „czytelnie” się buja lub odciąża jedną stronę, nie stanie się cudownie stabilna przy 25–30 metrach.
Praktyczna metoda to połączenie płytkiego wiercenia z kontrolowanymi manewrami masztu: lekkie wychylenia w planowanym zakresie, obserwacja reakcji gąsienic i podpór. Jeśli przy tej samej konfiguracji każdy dodatkowy metr głębokości powoduje, że potrzebne są większe korekty masztu, to sygnał, że środek ciężkości całego układu przesuwa się coraz bliżej granicy stabilności.
Eliminowanie „nadmiarowej” masy wysoko
W codziennej rutynie na maszcie ląduje wiele elementów „na stałe”: dodatkowe uchwyty, zapasowe części, węże pospinane prowizorycznymi klamrami, czasem nawet skrzynki z drobnymi narzędziami. Każda z tych rzeczy z osobna nic nie znaczy, ale razem wprowadzają niepotrzebną masę wysoko, najczęściej asymetrycznie względem osi masztu.
Mit jest prosty: „Parę kilo w tę czy tamtą stronę nic nie zmieni”. Przy niskim maszcie i płytkich otworach faktycznie wpływ jest niewielki. Przy długim maszcie, dużym wysięgu i pracy na granicy dopuszczalnych wychyleń te „parę kilo” zamienia się w wyraźny dodatkowy moment. Środek ciężkości masztu przesuwa się w bok, a operator ma wrażenie, że maszyna „bardziej ciągnie” na jedną stronę – i zwykle nie łączy tego z drobnym balastem zamontowanym na górze.
Błędy eksploatacyjne wpływające na stabilność
Przeładowanie magazynu rur i żerdzi
Magazyny żerdzi, kasety CFA czy stojaki na rury często są projektowane z pewnym zapasem. To kusi, by „załadować na raz”, żeby ograniczyć liczbę cykli dostaw. Problem w tym, że większość z tych magazynów znajduje się z boku masztu lub w jego bezpośrednim sąsiedztwie, a więc wyraźnie podnosi i przesuwa środek ciężkości całego układu.
Kiedy magazyn jest pełny, a równocześnie na maszcie pracuje ciężkie narzędzie, zmienia się nie tylko masa całkowita, ale i rozkład boczny. Maszyna, która w stanie „pustym” mieści się z zapasem w parametrach, po załadowaniu pełnego magazynu może nagle zacząć dochodzić do granic dopuszczalnych wychyleń przy tym samym kącie masztu.
Brak korekty podpór po zmianie konfiguracji
Typowa sytuacja: ustawienie masztu i podpór pod lekkie narzędzie, pierwsze otwory, wszystko stabilne. Potem wymiana na cięższy zestaw – dłuższa rura, inny świder – i kontynuacja pracy „na tych samych ustawieniach”, bo „już stoi dobrze”. W rzeczywistości zmienił się środek ciężkości zarówno w pionie, jak i w poziomie, a obrys podparcia pozostał nieoptymalny dla nowej konfiguracji.
Krótka przerwa na ponowną ocenę podłoża, korektę rozstawu podpór i ewentualne dołożenie podkładek potrafi zrobić większą różnicę niż zmiana parametrów wiercenia. Zaniechanie tej korekty sprawia, że operator ma złudne poczucie kontynuowania „sprawdzonego” ustawienia, podczas gdy układ sił w maszynie jest już zupełnie inny.
Manewry jazdą z podniesionym masztem
Przesuwanie wiertnicy z częściowo podniesionym lub nawet złożonym, ale nadal wysokim masztem po nierównym terenie to codzienność na wielu budowach. Jeśli podłoże jest twarde i równe, a maszt w osi, ryzyko jest umiarkowane. Na miękkim lub pochyłym gruncie każdy przejazd z wysokim środkiem ciężkości zwiększa szansę na nagłe przechylenie przy wpadnięciu w koleinę lub na skarpie wykopu.
Często pojawia się skrót myślowy: „Przecież tylko kawałek podjadę”. Ten „kawałek” bywa najtrudniejszym fragmentem terenu między płytami czy palami testowymi. Lokalne zagłębienie lub uskok wysokości przy wysokim środku ciężkości zmienia się w krótkotrwały, ale bardzo niekorzystny rozkład nacisków: jedna gąsienica lub jedna stopa podporowa przejmuje większość ciężaru w konfiguracji, która i tak jest „wysoka i wąska”.
Rola dokumentacji i ograniczeń producenta
Tabele obciążeń a rzeczywistość placu budowy
Tabele obciążeń i dopuszczalnych konfiguracji zwykle zakładają kilka rzeczy: określoną nośność i równość podłoża, prawidłowe rozstawienie podpór, brak dodatkowych osprzętów na maszcie oraz pracę w warunkach zbliżonych do statycznych. Na budowie rzadko które z tych założeń jest spełnione w całości.
Jeśli więc specyfikacja mówi, że przy danym wysięgu i danej głębokości możliwa jest praca z określonym narzędziem, to jest to warunek: „o ile wszystkie pozostałe parametry są zgodne z założeniami”. Dodanie magazynu rur, praca na ładowni z ugiętymi płytami czy wiercenie z wychylonym masztem na pochyłym nasypie sprawia, że rzeczywista „tabela dopuszczalności” jest znacznie bardziej konserwatywna.
Ograniczniki wychyłu i sygnały ostrzegawcze
Nowocześniejsze wiertnice mają czujniki przechyłu, systemy monitoringu obciążenia podpór i ograniczniki wychyłu masztu. To ważne zabezpieczenia, ale nie zastąpią zdrowego rozsądku w doborze konfiguracji. System reaguje na przekroczenie ustawionych progów, a nie na to, że pracujemy „zbyt blisko” granicy w warunkach dynamicznych.
Jeśli czujniki przechyłu co chwilę „pikają” przy zwykłych manewrach, to wyraźny sygnał, że układ masy i obrys podparcia są na granicy. Gaszenie alarmów lub ich „przytłumianie”, bo „maszyna tak ma”, to w praktyce rezygnacja z ostatniego poziomu ostrzegania. W sytuacji nagłego zakleszczenia świdra czy osunięcia się kawałka skarpy system może już nie zdążyć zareagować w sposób, który faktycznie zatrzyma ruch maszyny.

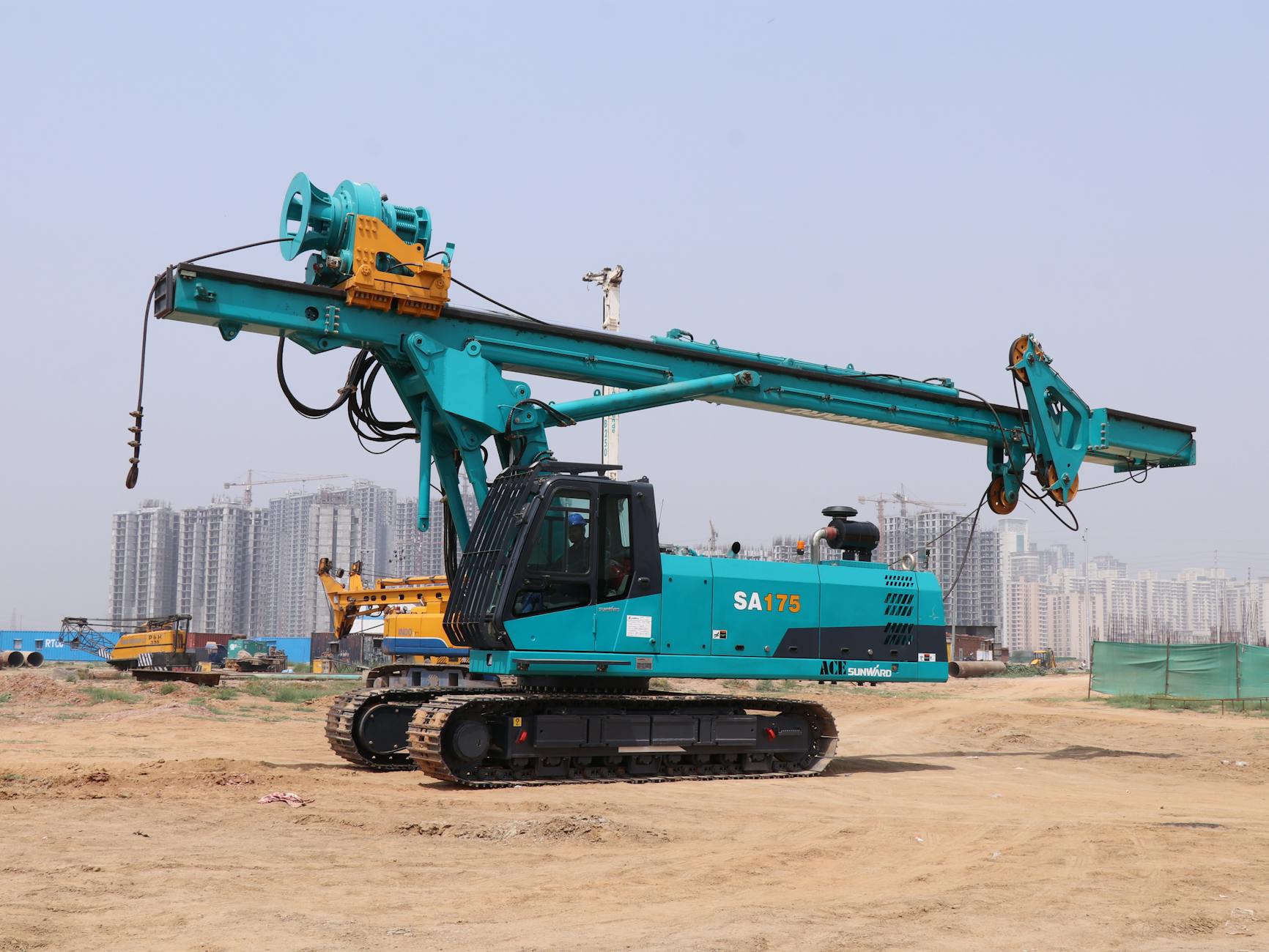

Źródło: Pexels | Autor: Action Construction Equipment Ltd. – ACE
Praktyczne wskaźniki stabilności z perspektywy operatora
Obserwacja reakcji gąsienic i podpór przy zmianach obciążenia
Prosty, ale bardzo skuteczny „czujnik” ma operator przed oczami: reakcję gąsienic, stóp podporowych i całej ramy przy każdej zmianie położenia masztu i narzędzia. Jeśli niewielka korekta wysięgu lub głębokości wiercenia wywołuje wyraźne odciążenie jednej gąsienicy albo widoczne „odrywanie” którejś stopy, to znak, że środek ciężkości przebiega niebezpiecznie blisko granicy podparcia.
Stabilny układ to taki, w którym przy typowych manewrach obciążenia zmieniają się płynnie, bez gwałtownego „przeskakiwania” nacisku z jednej strony na drugą. Każde „klikanie” maszyny z prawej na lewą, szczególnie odczuwalne w kabinie jako krótkie szarpnięcia, jest fizycznym objawem tego, że pracujemy na stromym zboczu paraboli stabilności.
Subiektywne poczucie „miękkości” pod maszyną
Doświadczeni operatorzy często opisują to jednym zdaniem: „Maszyna stoi twardo” albo „pływa”. Ta „miękkość” to nic innego jak połączenie ugięć podłoża, luzów w układach podparcia i wysokiego środka ciężkości. Gdy przy tej samej konfiguracji masztu i narzędzia reakcje maszyny na te same ruchy stają się coraz bardziej „gumowe”, oznacza to, że coś zmieniło się w układzie nośnym – grunt się osiadł, jedna z podpór weszła w słabszą warstwę, gąsienica stanęła na krawędzi wykopu.
Mit, że „jak raz dobrze ustawione, to będzie trzymać”, ignoruje fakt, że grunt pod maszyną żyje w trakcie wiercenia. Urobek, wibracje, lokalne przesiąkanie wodą – to wszystko powoduje powolne, ale realne przearanżowanie nośności pod każdą gąsienicą i stopą. Subiektywne wrażenie operatora, że po godzinie pracy maszyna „nie stoi już tak pewnie jak na początku”, zwykle oznacza, że środek ciężkości i rozkład nacisków zmieniły się w sposób, którego nie widać gołym okiem, ale czuć w zachowaniu całej konstrukcji.
Reakcja maszyny na nagłe zdarzenia dynamiczne
Przy dużych głębokościach każdy nagły impuls obciążenia działa jak szybki test stabilności. Zakleszczenie świdra, nagłe oberwanie ściany otworu, uderzenie narzędzia w głaz – w takim momencie masa całego układu i jej rozkład decydują, czy maszyna tylko „przyklęknie”, czy spróbuje się położyć.
Cięższa wiertnica z nisko położonym środkiem ciężkości znosi takie szarpnięcia jak samochód terenowy dziury – nadwozie pracuje, ale koła trzymają kontakt z podłożem. Lekka maszyna z wysokim masztem i dużym wysięgiem reaguje raczej jak wysoki bus: przechył jest szybki, głęboki i trudno go zatrzymać samą korektą masztu.
Mit powtarzany na placach brzmi: „Jak jest lżejsza, to łatwiej ją opanować”. W statyce może i tak, ale przy dynamicznym uderzeniu liczy się bezwładność całego układu i szerokość podstawy. Za mała masa na dole i za duża wysoko na górze powodują, że każdy impuls zamienia się w wyraźny moment przewracający. Operator później mówi, że „maszyna skacze na każde szarpnięcie”, choć tak naprawdę to efekt geometrii i rozkładu ciężaru, a nie samej siły uderzenia w narzędzie.
Znaczenie prędkości ruchów przy wysokim środku ciężkości
Głębokie wiercenie z wysokim masztem powoduje, że nawet zwykłe ruchy – wysuw, obrót, korekta kąta – wprowadzają całą konstrukcję w stan lekkiej chybotliwości. Im szybciej wykonywany jest manewr, tym większe siły bezwładności działają na maszt i podwozie. Przy wysokim środku ciężkości szybki ruch w bok masztu może dać podobny efekt jak dodatkowe kilkaset kilogramów zawieszone na jego końcu.
Operator, który stopniowo „uspokaja” maszynę, ma większą kontrolę nad tym, jak rozkładają się naciski na gąsienice i podpory. Zmiana kąta masztu w kilku spokojnych krokach, z przerwami na „uspokojenie” konstrukcji, znacznie zmniejsza ryzyko chwilowego przeciążenia jednej strony. Z boku wygląda to jak powolna praca, w praktyce to świadome zarządzanie dynamiką układu masa–podparcie.
Popularny skrót myślowy to: „Przecież hydraulika da radę, nic się nie urwie”. To prawda – siłowniki zwykle mają zapas. Problemem nie jest wytrzymałość elementu, tylko to, co dzieje się z linią działania siły względem środka podparcia maszyny. Szybki ruch powoduje, że przez ułamek sekundy środek ciężkości „wyprzedza” podwozie, a maszyna reaguje kołysaniem, którego nie widać od razu na czujnikach, ale czuć w kabinie jako nerwowe przechyły.
Wpływ rodzaju narzędzia na stabilność przy dużych głębokościach
Narzędzie to nie tylko dodatkowa masa na końcu masztu. Ślimak, korona rdzeniowa, kosz gruntowy, głowica mieszająca – każdy z tych elementów inaczej przenosi obciążenia na maszynę. Ślimak z urobkiem działa jak powoli wypełniający się balast, którego masa rośnie wraz z głębokością. Kosz gruntowy potrafi działać impulsywnie – pełny jest ciężki, ale po opróżnieniu nagle „oddaje” kilkaset kilogramów, co zmienia reakcję masztu.
W praktyce daje się to odczuć tak, że przy tej samej głębokości maszyna zachowuje się zupełnie inaczej w zależności od narzędzia. Przy CFA operator „czuje” narastanie masy na ślimaku i może reagować wcześniej, natomiast przy narzędziach wybierających pełna masa pojawia się szybciej i bardziej skokowo. Zbyt wysokie zawieszenie ciężkiego narzędzia na końcu masztu powoduje, że każdy ruch w poziomie multiplikuje się przez ramię wysięgu.
Mit, że „jak w specyfikacji jest dopuszczalna masa narzędzia X, to każde narzędzie o tej masie zachowa się podobnie”, rozmija się z praktyką. Ta sama masa rozłożona inaczej wzdłuż osi narzędzia, z inną geometrią i inną dynamiką napełniania urobkiem, da zupełnie odmienną odpowiedź maszyny na wychyły i szarpnięcia.
Dostosowanie masy i rozkładu ciężaru do warunków gruntowych
Konfiguracja maszyny pod grunty słabonośne
Na miękkich nasypach, torfach czy gruntach nasączonych wodą kluczowa jest nie tylko masa całkowita, ale też sposób, w jaki ta masa jest przenoszona na podłoże. Szerokie gąsienice, dłuższe płyty rozkładane pod podpory, rezygnacja z niepotrzebnych balastów wysokich na rzecz ewentualnego dociążenia nisko – to typowe kroki, które zmieniają charakter pracy z „ryzykownej” na „akceptowalną”.
Duża, ciężka wiertnica na słabym gruncie wcale nie musi być mniej bezpieczna od lżejszej. Wszystko zależy od powierzchni rozkładu nacisków. Jeśli cięższa maszyna ma dobrze rozłożony ciężar na dużej podstawie i pracuje z bardziej pionowym masztem, może zachowywać się stabilniej niż lekka wiertnica z wąskimi gąsienicami, która z konieczności wysuwa maszt i narzędzie dalej od osi.
Kluczowe jest przebicie się przez mit: „Na miękkim gruncie bierzemy jak najlżejszą maszynę”. Decyduje nie sama liczba w tonach, ale relacja między masą, powierzchnią styku z gruntem i zakładaną geometrią pracy masztu. Lżejsza maszyna, która musi wychylić maszt bardziej i pracować z mniejszym marginesem podparcia, potrafi dać gorsze bezpieczeństwo niż cięższa, ale pracująca „krócej i szerzej”.
Praca na skarpach, nasypach i przy krawędziach wykopów
Na stokach i przy krawędziach wykopów rozkład ciężaru liczy się podwójnie. Po pierwsze: część nacisku przechodzi w kierunku prostopadłym do skarpy, zmniejszając efektywną szerokość podparcia. Po drugie: sam grunt pod gąsienicą lub stopą jest często zróżnicowany – bliżej krawędzi mniej nośny, ze skłonnością do ścinania.
Największy błąd to ustawianie maszyny „jak na stole”, z lekko wychylonym masztem „w stronę dziury”, bo tak „wygodniej się wierci”. W takiej konfiguracji środek ciężkości przesuwa się nie tylko w kierunku krawędzi, ale i w dół skarpy. W razie miejscowego osunięcia się gruntu pod jedną gąsienicą cała masa „płynie” w stronę ubytku, co gwałtownie redukuje obrys podparcia po tej stronie.
Bezpieczniejsza strategia w wielu przypadkach to zachowanie niewielkiego „odskoku” od krawędzi i korekta kąta masztu tak, aby środek ciężkości pozostawał możliwie blisko środka podstawy podparcia. Niekiedy opłaca się wykonać dwa ustawienia dla jednego rzędu pali, niż raz „podjechać na maksa” do krawędzi i pracować z masztem „wiszącym” nad pustką.
Głębokie otwory w gruntach sztywnych a złudne poczucie bezpieczeństwa
Na gruntach skalistych, zwartych glinach czy iłach wiertnica często „stoi jak przyklejona”. Brak ugięcia podłoża daje wrażenie absolutnej stabilności. Problem w tym, że przy dużych głębokościach i wysokich momentach skręcających grunt może nie „mięknąć” stopniowo, tylko nagle przejść w stan ścinania, gdy zostanie przekroczony jego próg wytrzymałości.
Przy twardych gruntach zakleszczenie narzędzia generuje szczególnie niekorzystne momenty: maszt jest „trzymany” w jednym punkcie przez uwięzione narzędzie, a reszta maszyny próbuje dalej obracać lub wysuwać. Niewielkie przesunięcie środka ciężkości wywołane takim zdarzeniem, jeśli jest skierowane „pod górę” skarpy lub poza obrys gąsienic, może mieć gwałtowny charakter, bez wcześniejszego „ostrzegawczego” bujania.
Mit brzmi: „Na skalę nie ma co się bać – jak stoi, to stoi”. To złudzenie wynika z braku wizualnych i dotykowych sygnałów zmiany nośności. Maszyna nic nie „mówi”, dopóki grunt nie osiągnie swojego limitu. Dlatego przy twardych gruntach szczególnie ważna jest konserwatywna konfiguracja masztu i magazynów oraz dokładne trzymanie się ograniczeń wysięgu bocznego.
Zmiany konfiguracji w trakcie dnia a przesuwanie środka ciężkości
Stopniowe „dociążanie” maszyny w ciągu zmiany
Praktyka na wielu budowach jest taka, że dzień zaczyna się od „gołej” konfiguracji, a kończy na maszynie oblepionej wężami, uchwytami, drobnymi narzędziami i pełnym magazynie żerdzi. Każde dokładanie elementów zwiększa masę, zwykle w górnej części lub z boku maszyny. Środek ciężkości powoli migruje w kierunku mniej korzystnym, ale tak powoli, że operator się do tego przyzwyczaja.
Efekt jest podobny jak przy tykającym zegarze – po chwili przestaje się go słyszeć. Pierwsze otwory wydają się „twardsze”, późniejsze pracują już z wyraźnym „pływaniem”, ale odczucie zmienia się stopniowo. Jedynym obiektywnym punktem odniesienia stają się pomiary wychyleń i kontrola reakcji gąsienic przy powtarzalnych manewrach masztu.
Rozsądne podejście zakłada kontrolowanie konfiguracji w kilku momentach dnia: po załadowaniu magazynu, po zmianie narzędzia na wyraźnie cięższe, po dołożeniu większego osprzętu hydraulicznego czy elektrycznego. Krótki powrót do pozycji „neutralnej” maszyny i sprawdzenie, jak rozkładają się naciski, zabiera kilka minut, ale pozwala wychwycić zmianę środka ciężkości, zanim objawi się ona ostrzeżeniami z czujników.
Niewidoczny wpływ paliwa, wody i urobku
Zbiorniki paliwa, oleju hydraulicznego, wody technologicznej lub płuczki bywają umieszczone asymetrycznie. Gdy są pełne, środek ciężkości przesuwa się w ich stronę. W miarę opróżniania zbiorników masa znika, ale niekoniecznie równomiernie – czasem szybciej po jednej stronie maszyny. To oznacza, że konfiguracja z rana i po południu różni się o kilkaset kilogramów po konkretnym boku.
Do tego dochodzi urobek, który lubi gromadzić się tam, gdzie „akurat wygodniej”. Tymczasem pryzma urobku tuż przy jednej gąsienicy, zalana wodą i częściowo „pracująca” razem z maszyną, może w praktyce zmienić warunki podparcia tylko po tej stronie. W skrajnym przypadku jedna gąsienica stoi na utwardzonym podłożu, a druga wspiera się częściowo na miękkim stosie urobku.
To nie są zmiany, które widać na oko jako „wielkie obciążenie”, ale przy wysokim maszcie i dużym wysięgu mają one zauważalny udział w przesuwaniu środka ciężkości w bok. Rozsądniejsza organizacja placu – wywożenie urobku poza obrys pracy maszyny i planowe tankowanie w momentach, gdy maszt jest złożony – znacząco upraszcza kontrolę nad rzeczywistą konfiguracją ciężaru.
Zmiana narzędzia bez zmiany nawyków ustawiania
Najczęściej spotykany schemat: maszyna jest „wyczuta” pod jedno narzędzie, np. CFA, a później zostaje chwilowo przełączona na inny system – np. świder spiralny czy kosz. Operator odruchowo powtarza ten sam kąt masztu, podobny wysięg, podobne ustawienie względem krawędzi, bo „przecież zawsze tak robimy”. Tymczasem masa i jej rozkład na końcu masztu są już inne.
Jeśli nowe narzędzie ma nie tylko większą masę, ale i większy moment bezwładności (np. dłuższy ślimak, masywniejszą głowicę), to każda zmiana prędkości obrotowej lub podnoszenia działa jak dodatkowe obciążenie dynamiczne. To, co wcześniej było „bezpiecznym” wychyłem, nagle wymusza korekty podpór i reaguje częstszym „pikaniem” czujników.
Mit polega na założeniu, że skoro masa całkowita maszyny zmieniła się „tylko trochę”, to rozkład ciężaru został praktycznie ten sam. W rzeczywistości różnica między ciężarem przyłożonym dwa metry czy trzy metry od osi obrotu masztu daje zupełnie inny moment. Dlatego zmiana narzędzia powinna automatycznie uruchamiać „check-listę” korekcyjną: inne ustawienie podpór, ewentualne przegrupowanie magazynu żerdzi, ponowną kontrolę poziomowania.
Świadome „zarządzanie” środkiem ciężkości podczas głębokiego wiercenia
Planowanie kolejności operacji pod kątem stabilności
Na etapie planowania pracy głębokich pali lub mikropali da się ułożyć kolejność operacji tak, aby maszyna jak najrzadziej pracowała w najbardziej niekorzystnej konfiguracji. Przykładowo: wykonywanie najgłębszych otworów z możliwie neutralnym wysięgiem masztu i niepełnym magazynem, a płytkich – gdy magazyn jest załadowany, a narzędzia są cięższe.
Prosty zabieg – przestawienie kolejności odwiertów tak, by najpierw wykonać otwory „z najgorszą geometrią” przy lżejszym osprzęcie – często ma większy wpływ na bezpieczeństwo niż wymiana samej wiertnicy. Zespół planujący roboty powinien mieć świadomość, że kilka dodatkowych kilometrów przejechanych przez betoniarkę czy pompę jest mniejszym ryzykiem niż praca wiertnicy z wysokim środkiem ciężkości na granicy możliwości podparcia.
Kolejnym elementem jest synchronizacja „brudnych” i „czystych” operacji. Najtrudniejsze otwory dobrze jest łączyć z momentami, gdy na placu panuje porządek: urobek jest odsunięty od maszyny, nie ma tymczasowych składowisk stalowych elementów przy jednej gąsienicy, a ruch innych maszyn nie wymusza kompromisowych ustawień. Im mniej improwizacji w otoczeniu, tym łatwiej utrzymać przewidywalny rozkład ciężaru samej wiertnicy.
Mit, który często się pojawia, brzmi: „kolejność odwiertów jest z góry dana i nic się z tym nie zrobi”. W praktyce, dopóki nie wyleje się betonu i nie zabetonuje zbrojenia, układ kolejności można zwykle korygować. Wymaga to rozmowy z wykonawcą żelbetu, geotechnikiem i koordynatorem budowy, ale w zamian redukuje epizody pracy na skraju pola stabilności, szczególnie przy najdłuższych palach czy otworach kotwiących.
Dobrze działa prosta zasada: każda zmiana konfiguracji (narzędzie, długość ciągu, dołożony osprzęt, pełny magazyn) powinna mieć przypisaną „strefę zadań”, do których maszyna jest w tym stanie używana. Zamiast „robić wszystko wszystkim”, kosztem bezpieczeństwa, lepiej podzielić front robót na obszary dla konkretnej konfiguracji. Zespół wtedy wie, że z masztu w wysokiej konfiguracji nie wykonuje się najbardziej ryzykownych odwiertów przy krawędziach czy na nasypach.
Przy dużych i powtarzalnych projektach dobrym nawykiem jest krótkie podsumowanie dnia pod kątem stabilności: gdzie czujniki zadziałały najczęściej, przy jakiej konfiguracji maszyna „bujnęła się” najmocniej, w których miejscach trzeba było ratować się dodatkowymi podporami. Takie notatki są później lepsze niż najgrubszy katalog – pokazują, jak konkretny model wiertnicy zachowuje się w realnych warunkach i jak planować kolejność prac przy podobnych budowach.
Świadome obchodzenie się z masą i rozkładem ciężaru wiertnicy sprawia, że głębokie wiercenie przestaje być grą nerwów, a staje się powtarzalnym procesem. Kto rozumie, gdzie w danej chwili „stoi” środek ciężkości jego maszyny i co może go przesunąć o ten krytyczny metr, ten dużo rzadziej testuje granice stabilności w praktyce – i ma większą szansę, że każda zmiana konfiguracji skończy się wyłącznie korektą ustawienia, a nie walką o utrzymanie maszyny w pionie.
Dlaczego masa i rozkład ciężaru są krytyczne przy głębokich odwiertach
Przy płytkich otworach większość błędów „uchodzi na sucho”. Maszyna pracuje z krótszym masztem, mniejszym wysięgiem i relatywnie niskim momentem od narzędzia. Głębokie odwierty wszystko mnożą: długość narzędzia, długość ciągu, czas ekspozycji na niekorzystną konfigurację i amplitudę bujania. Ten sam błąd w rozkładzie ciężaru, który przy palu 8–10 m objawia się lekkim „miękkim” stanie jednej gąsienicy, przy palu 25–30 m potrafi realnie przestawić maszynę na granicę stabilności.
Im głębszy otwór, tym większy udział masy „w powietrzu” w ogólnym bilansie. Do masztu, głowicy i narzędzia dochodzi pełny ślimak betonu lub ziemi, ciężkie kosze z urobkiem, czasem rury osłonowe. Ta masa nie tylko zwiększa obciążenie, ale często działa jak wahadło – kilkanaście metrów od osi obrotu. W efekcie każda zmiana prędkości, każde szarpnięcie żerdzią czy nagłe zatrzymanie obrotów generuje momenty, które działają prostopadle do kierunku siły ciężkości. Przy krótkim maszcie praktycznie tego nie czuć, przy długim – maszyna potrafi odpowiedzieć pełnym cyklem bujnięcia.
Mit krąży taki: „większa maszyna = automatycznie bezpieczniej przy głębokich palach”. Rzeczywistość bywa odwrotna, jeśli duża, ciężka wiertnica jest źle skonfigurowana i pracuje z wysokim masztem i długim wysięgiem na nieprzygotowanym podłożu. Sama masa nie ratuje, jeśli środek ciężkości jest już poza logicznym „trójkątem” podparcia.
Przy głębokich odwiertach istotny staje się też czas, przez jaki maszyna pozostaje w konfiguracji granicznej. Długie wiercenie w skale, powolne wyciąganie narzędzia z pełnym ciągiem urobku, przerwy technologiczne z narzędziem w otworze – każdy taki okres to dodatkowe minuty, w których każdy drobny ruch gruntu czy osiadanie nasypu może przesunąć sytuację z „stabilnie, ale sztywno” do „zaczyna się przetaczanie ciężaru”.

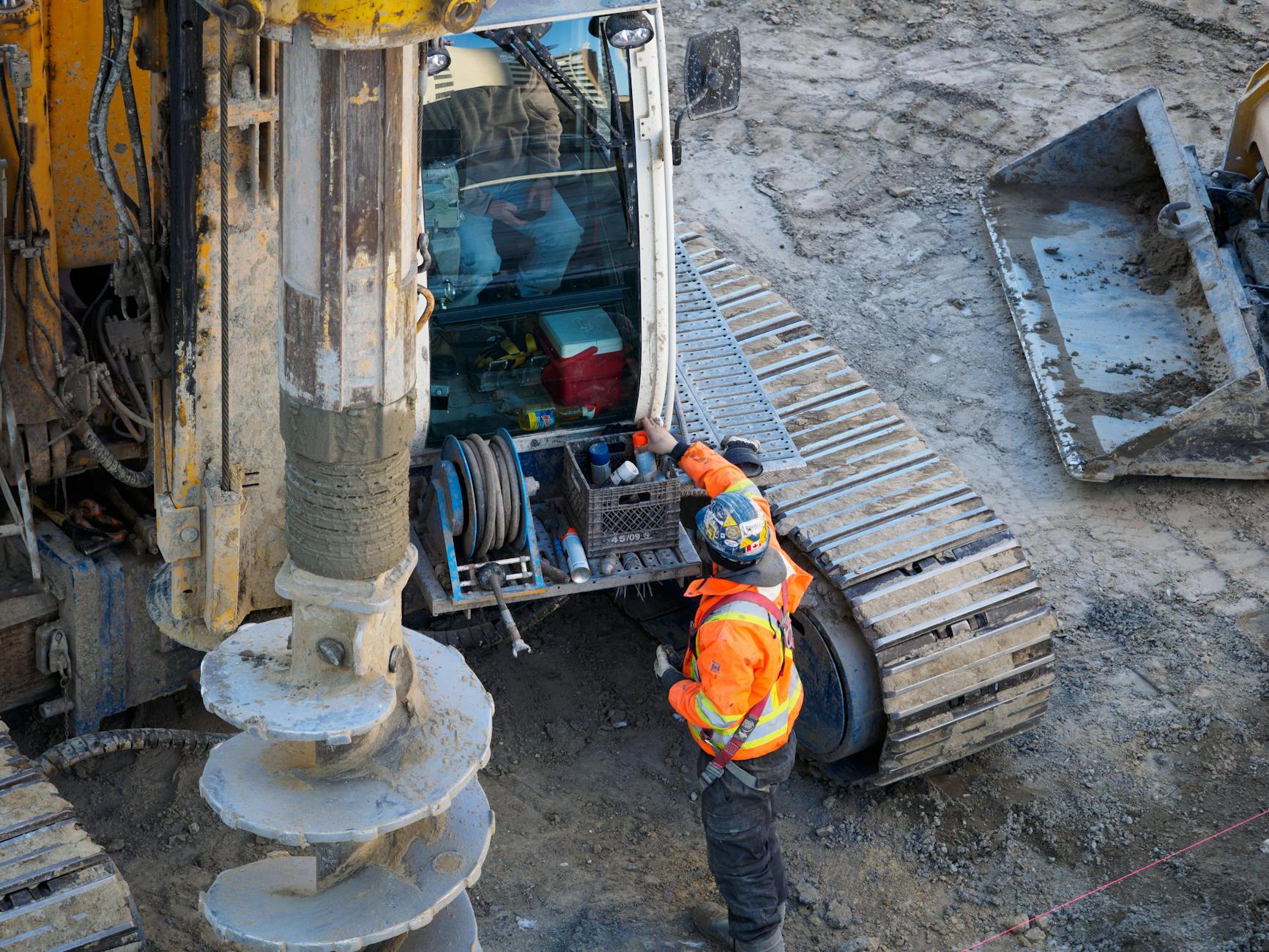

Źródło: Pexels | Autor: Denniz Futalan
Podstawy fizyki stabilności maszyny wiertniczej
Trójkąt podparcia i „efektywna baza” maszyny
Przy gąsienicach i podporach mówi się często o „prostokącie podparcia”, ale w praktyce, przy nierównym gruncie i niesymetrycznym obciążeniu, liczy się bardziej trójkąt, na którym maszyna faktycznie „stoi” w danej chwili. Jeśli jedna gąsienica lub podpora traci część kontaktu z podłożem, realna baza stabilności robi się mniejsza i bardziej wysmukła. Środek ciężkości ma wtedy krótszą drogę, by znaleźć się poza tą bazą.
Geometria jest brutalnie prosta: im wyżej środek ciężkości i im węższa baza, tym mniejszego wychylenia wystarczy do przekroczenia granicy. Wiertnica z rozsuniętymi gąsienicami i pełnym rozstawem podpór ma zupełnie inny zapas stabilności niż ta sama maszyna, ściągnięta „do transportu”, pracująca z długim masztem przy krawędzi wykopu. Formalnie masa jest identyczna, ale fizyczna dźwignia działająca na obrót całego zestawu wokół zewnętrznej krawędzi gąsienicy jest nieporównywalnie większa.
Mit: „Jak maszyna jest wypoziomowana, to jest stabilna”. Poziomica na maszcie mówi tylko, że w danej chwili ciężar jest rozłożony symetrycznie w płaszczyźnie poziomej. Nie mówi nic o szerokości bazy, o jakości gruntu ani o chwilowych przeciążeniach podczas podnoszenia czy obrotu. Można mieć idealny poziom i jednocześnie balansować z CG (środkiem ciężkości) kilka centymetrów od granicy podparcia.
Moment wywracający a moment utrzymujący
Maszynę „trzyma” na podłożu moment od jej własnej masy i szerokości bazy, a „przewraca” moment od wszelkich składowych bocznych: wysięg masztu, ciężar narzędzia poza obrysem, siła od wiercenia czy wiercenia z podciąganiem, przyspieszenia przy obrocie wieży. Równowaga jest wtedy, gdy moment utrzymujący ma odpowiedni zapas względem momentu wywracającego. Ten zapas topnieje, gdy:
maszt wychyla się na bok przy prawie pełnym magazynie i ciężkim narzędziu,
grunt pod jedną gąsienicą osiada lub uplastycznia się pod wpływem drgań,
siły od wiercenia (zwłaszcza w twardej skale) generują naprzemienne szarpnięcia w kierunku poprzecznym do osi maszyny.
Prosty test z życia: maszyna stoi na neutralnym podłożu, maszt wyprostowany. Operator powoli wychyla maszt w bok i obserwuje, przy jakim kącie zaczyna znikać wyraźna część nacisku z wewnętrznej gąsienicy. Ten moment jest dużo mniej spektakularny niż faktyczne przechylenie, ale pokazuje, jak niewielka zmiana geometrii potrafi „zjeść” większość zapasu bezpieczeństwa.
Wpływ dynamiki: przyspieszenia, hamowania i drgania
Statyczne wykresy obciążeń z katalogu rzadko mówią o tym, jak zachowuje się zestaw przy dynamicznych manewrach. Każde gwałtowniejsze przyspieszenie obrotu wieży, szybkie podciągnięcie narzędzia z zaczepem w skale czy nagłe zatrzymanie opadania pełnego świdra dodaje krótkotrwałe siły, które efektywnie zwiększają ciężar narzędzia lub przesuwają „wirtualny” środek ciężkości na bok.
Operatorzy często intuicyjnie czują, że z długim narzędziem lepiej „płynąć”, a nie „szarpać”, ale nie zawsze łączą to wprost z momentem wywracającym. Płynna praca hydrauliką, brak gwałtownych korekt przy maksymalnym wysięgu oraz synchronizacja obrotów z posuwem pionowym są w praktyce jednym z najtańszych „systemów antyprzewróceniowych”. Nie wymaga to dodatkowego żelastwa, tylko dyscypliny i świadomości, że maszyna w ruchu ma inne obciążenia niż ta sama w spoczynku.
Masa całkowita wiertnicy – co realnie oznacza w specyfikacji
„Masa suchej maszyny” a masa w konfiguracji roboczej
Specyfikacje handlowe podają zwykle masę maszyny w konfiguracji podstawowej, często bez pełnego balastu, bez narzędzi, czasem nawet bez wypełnionych zbiorników. Na budowie taki stan istnieje przez kilka godzin po dostawie, potem zaczyna się życie: dociążenie balastem, montaż masztu, magazyn, przewody, osprzęt. Maszyna przybiera po kilkanaście procent, ale ważniejsze niż liczba ton jest to, gdzie ten dodatkowy ciężar się pojawia.
Typowy błąd to mylenie „masy katalogowej” z rzeczywistą masą roboczą. Gdy przychodzi do obliczeń nośności gruntu lub projektowania tymczasowych płyt pod gąsienice, przyjmuje się wartość z tabelki. Tymczasem realna konfiguracja, z pełnym magazynem i ciężkim narzędziem, może mieć sumarycznie tonę–dwie więcej, a przy niekorzystnym rozkładzie nacisk jednostkowy pod jedną gąsienicą rośnie jeszcze szybciej.
Balast fabryczny i „domowy tuning”
Producenci przewidują określone miejsca na balast – często to płytowe obciążniki w dolnej części podwozia lub wieży. Są tam po to, by obniżyć środek ciężkości i zwiększyć moment utrzymujący. Gdy zespół budowy zaczyna improwizować z „domowym” balastem (przypinane szyny, bloki stalowe, betonowe płyty), często lądują one tam, gdzie da się je przywiązać, a nie tam, gdzie dają najlepszy efekt fizyczny.
Efekt uboczny bywa taki, że dodatkowy ciężar pojawia się wyżej, niż przewidział producent, a czasem jeszcze asymetrycznie. Zamiast poprawić stabilność, taki tuning podnosi CG i generuje stałe wychylenie w stronę, gdzie coś „doczepiono”. Jeśli dodatkowy balast nie ma przełożenia na szerszą bazę podparcia ani nie jest zamocowany w dolnej części podwozia, jego wpływ na bezpieczeństwo jest mocno dyskusyjny.
Masa narzędzi i osprzętu jako część „systemu”
Głowice, świdry, kosze, rury osłonowe, rotary, wciągarki pomocnicze – wszystko to powinno być traktowane jako składnik całkowitej masy roboczej, a nie dodatek „na doczepkę”. W praktyce łatwo o sytuację, w której maszyna przeznaczona fabrycznie do jednego systemu (np. Kelly) jest doposażona w ciężki osprzęt do CFA lub FDP, bo „udźwig jeszcze jest”. Udźwig to jednak tylko część układanki – drugi element to moment wywracający przy maksymalnym wysięgu i pełnym obciążeniu.
Mit ma się dobrze: „jak hydraulika daje radę, to znaczy, że konstrukcja też wytrzyma”. Hydraulika „myśli” tylko w kategoriach siły i ciśnienia, nie wie nic o tym, gdzie w danej chwili jest środek ciężkości maszyny względem krawędzi gąsienic. Jeśli osprzęt i narzędzia podniosły CG o metr w górę, katalogowe wykresy udźwigu przy danym wysięgu stają się zbyt optymistyczne.
Rozkład ciężaru na podwozie – gąsienice, podpory, stabilizatory
Asymetria między przodem a tyłem maszyny
Większość wiertnic ma naturalną „wadę wrodzoną”: maszt, głowica i magazyny są przesunięte bliżej jednego z końców podwozia. W spoczynku daje się to wyrównać balastem i odpowiednim ustawieniem podparcia, ale przy przejeździe lub przy częściowo złożonym maszcie asymetria wraca. W praktyce przód potrafi być wyraźnie cięższy niż tył, co jest kluczowe przy manewrowaniu na nasypach i podjazdach.
Jeśli maszyna musi podjechać pod skarpę z masztem ustawionym „na wprost”, a cięższa część podwozia idzie pierwsza na słabszy grunt, dochodzi do kombinacji: przednia część zapada się, tył zostaje na twardszym, środek ciężkości migruje nagle ku przodowi i w górę (bo maszt rusza po łuku). To nie musi skończyć się wywrotką, ale wystarczy do przekroczenia strefy, w której czujniki stabilności czują się komfortowo, a maszyna zaczyna „siadać” na podporach.
Rozstaw gąsienic i „szeroki tryb” pracy
Maszyny wyposażone w gąsienice rozsuwane dają jedną z najprostszych dźwigni bezpieczeństwa: zmienną szerokość bazy. Rozsunięcie gąsienic radykalnie poprawia moment utrzymujący na boki, ale wymaga dyscypliny – w praktyce bywa pomijane „bo trzeba się tyle rozstawiać” albo „bo i tak za chwilę trzeba się przestawić”. Tymczasem kilkanaście minut stracone na rozsunięcie gąsienic przed serią głębokich otworów przy krawędzi wykopu zwraca się dwukrotnie w spokojniejszej pracy maszyny i mniejszej liczbie przerw na „ratowanie” ustawienia.
Istnieje też cichy mit: „jak gąsienice są rozsunięte, maszyna jest odporna na wszystko”. Rozsuwanie poprawia geometrię, ale nie naprawia miękkiego gruntu ani nie usuwa asymetrii od pełnego magazynu po jednym boku. Można mieć szeroki rozstaw i jednocześnie fatalną organizację padów pod jedną gąsienicą – efekt: odczuwalne przechyły przy każdym ruchu masztu w tę stronę, mimo pozornie idealnej bazy.
Podpory, stopy i kontakt z gruntem
Podpory i stabilizatory mają jedno zadanie: zwiększyć powierzchnię i rozstaw punktów podparcia. Problem pojawia się, gdy są używane asymetrycznie (np. „dociągnięta” tylko jedna strona) albo pracują na różnych rodzajach podłoża – jedna stopa stoi na płycie stalowej na stabilnym gruncie, druga wciska się w podmokłą podsypkę. Na papierze wszystko wygląda dobrze, ale w chwili krytycznej maszyna zachowuje się tak, jakby miała tylko jedną skuteczną podporę.
Krótki, ale często pomijany zwyczaj: po ustawieniu podpór i wstępnym poziomowaniu dobrze jest wzrokowo ocenić, jak zachowuje się grunt pod każdą stopą podczas niewielkiego ruchu masztu w bok. Jeśli jedna strona „pompkuje”, a druga stoi sztywno, rozkład ciężaru już jest nierówny i każda kolejna korekta masztu będzie pogłębiać różnicę. Sztywne, powtarzalne podłoże pod wszystkimi punktami podparcia robi tu większą robotę niż najbardziej zaawansowany czujnik inklinacji.
Konfiguracja masztu, wysięgu i narzędzi a stabilność
Wysokość masztu i „dźwignia niestabilności”
Im wyższy maszt, tym większe ramię, na którym działa ciężar narzędzia i narzędzia z urobkiem. Wyprostowany maszt „ciągnie” środek ciężkości do góry, ale jeszcze stosunkowo blisko osi maszyny. Prawdziwe problemy zaczynają się, gdy ten wysoki maszt wychyla się na bok lub w kierunku przeciwnym do głównej osi gąsienic. Mały kąt wychylenia na dole zamienia się w duże przemieszczenie na górze, a każda masa podwieszona u szczytu pracuje jak końcówka długiej dźwigni.
W praktyce oznacza to, że przy maksymalnej wysokości masztu zakres bezpiecznych kątów wychylenia bocznego jest znacznie mniejszy niż przy skróconej konfiguracji. Stare przyzwyczajenia operatora („zawsze wychylałem maszt o tyle i było ok”) przestają działać, gdy do maszyny dokładano kolejno: wyższą sekcję masztu, cięższy magazyn, dłuższe narzędzia. Fizycznie to inna maszyna, choć na bocznej tabliczce widnieje ten sam model.
Mit jest taki, że „jak maszt jest prosty, to jesteśmy bezpieczni”. W rzeczywistości wystarczy minimalny przechył podwozia – kilka stopni na nierównej podsypce – żeby ten „prosty” maszt stał się realnym zagrożeniem. Z punktu widzenia fizyki nie ma znaczenia, czy wychylenie masztu wprowadza operator joystickiem, czy wynika ono z osiadania gruntu pod jedną gąsienicą. Maszyna „widzi” tylko to, gdzie znalazł się środek ciężkości względem krawędzi bazy podparcia.
Przy wysokim maszcie drobne nawyki operatora zaczynają mieć duże konsekwencje. Agresywne hamowanie obrotu, szybkie zatrzymywanie opuszczania narzędzia, gwałtowne korekty poziomowania – wszystko to powoduje dynamiczne przemieszczenia CG. Na niskiej konfiguracji kończy się na lekkim „kołysaniu”. Przy maksymalnej wysokości masztu ten sam styl pracy potrafi dodać kilka krytycznych stopni chwilowego przechyłu i uruchomić alarm stabilności, albo wręcz przeciwnie – „uderzyć” w maszynę w momencie, gdy elektronika jest jeszcze ślepa, bo ruch jest zbyt szybki, by czujnik nadążył z reakcją.
Bezpieczna konfiguracja masztu to nie tylko wysokość, ale też sposób prowadzenia pracy. Jeżeli teren jest miękki, otwór blisko krawędzi wykopu, a narzędzie ciężkie i długie – lepiej przyjąć konserwatywny zestaw: niższy maszt, krótsze narzędzie, więcej przestawień, ale w stabilnych pozycjach. Kuszący skrót „rozciągniemy maszt na maksa, żeby nie przepinać maszyny co 2 metry” często kończy się spędzeniem tego samego czasu na nerwowych korektach podpór i ciągłym pilnowaniu alarmów od przechyłu.
Dobrym testem jest podejście „co się stanie, jeśli tu coś nagle siądzie o kilka centymetrów?”. Jeśli odpowiedź brzmi: maszt pójdzie wyraźnie w bok, a ciężkie narzędzie zmieni położenie o pół metra lub więcej, konfiguracja jest na granicy sensu. Jeżeli natomiast niewielkie osiadanie gruntu nie powoduje dramatycznego ruchu góry masztu, margines bezpieczeństwa jest realny, a nie tylko „z katalogu”.
Końcowo wszystko sprowadza się do jednego: masa, rozkład ciężaru i geometria masztu to elementy jednego systemu. Gdy którykolwiek z nich zmieniamy – dokładamy osprzęt, wydłużamy narzędzie, pracujemy na gorszym gruncie – zmienia się zachowanie całej maszyny. Ten, kto traktuje te zmiany świadomie, zazwyczaj ma spokojny dzień na budowie; ten, kto patrzy tylko na nominalny udźwig, wcześniej czy później uczy się fizyki w najmniej komfortowy sposób.
Kluczowe Wnioski
O stabilności wiertnicy przy głębokich odwiertach decyduje nie sama masa, lecz rozkład ciężaru i położenie środka ciężkości względem punktów podparcia; cięższa maszyna z wysokim masztom i wąskim podwoziem może być w praktyce mniej bezpieczna niż lżejsza z szerokim, długim podwoziem.
Środek ciężkości wiertnicy ciągle się przemieszcza (kąt i wysunięcie masztu, masa kolumny rur, poziom płynów, dodatkowy osprzęt), dlatego każda zmiana konfiguracji może przesunąć „wirtualną kulę” ciężaru niebezpiecznie blisko krawędzi gąsienic lub podpór.
Przechył boczny lub podłużny przy wysokim maszcie szybko przekłada się na duże odchylenie narzędzia u góry, co skutkuje krzywieniem otworu, zwiększonym biciem, drganiami i przyspieszonym zużyciem osprzętu – nawet jeśli przechył wizualnie wydaje się niewielki.
Maszyna nie przewraca się „od ton”, tylko od momentu przewracającego: im większe ramię (wysunięty lub wychylony maszt, boczny wysięg przy wierceniu „z boku”), tym większe ryzyko utraty stabilności przy tej samej masie masztu i narzędzia.
Nierówności terenu, lokalne osiadanie gruntu pod jedną gąsienicą oraz gwałtowne zmiany obciążenia (zakleszczenie narzędzia, nagły wzrost oporu gruntu, duży moment obrotowy) potrafią w kilka sekund „zjeść” cały zapas stabilności, jeśli środek ciężkości już wcześniej był blisko granicy podparcia.
